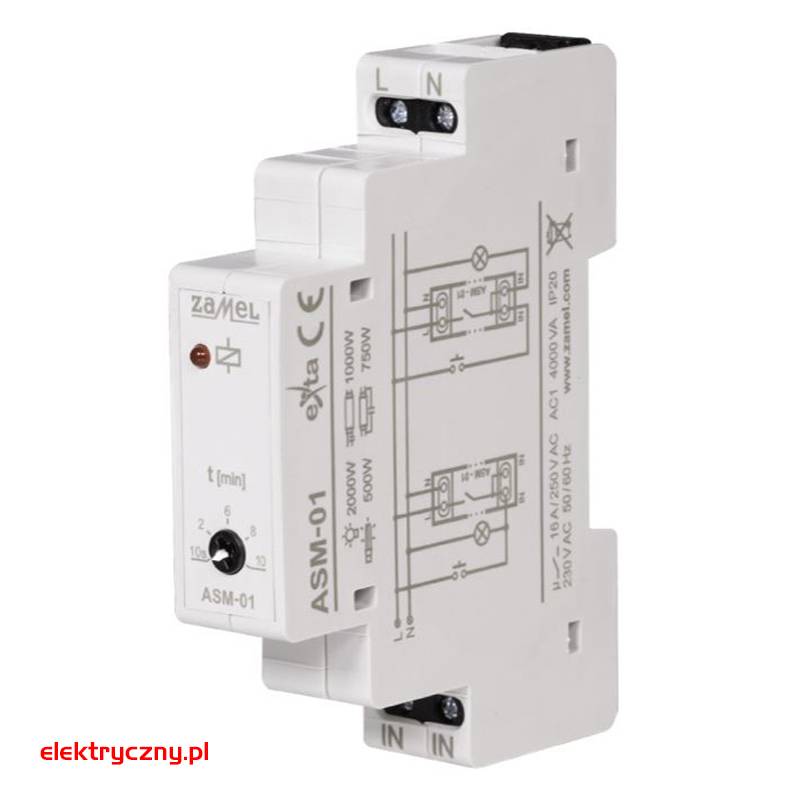

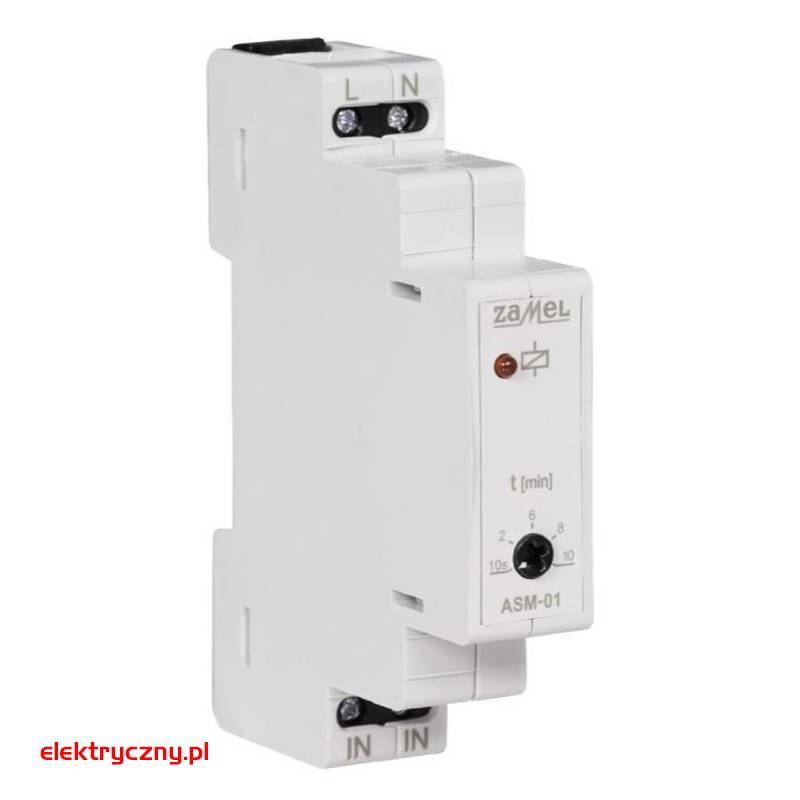

AUTOMAT SCHODOWY ZAMEL ASM-01 230V AC EXT10000004

OPIS PRODUKTU

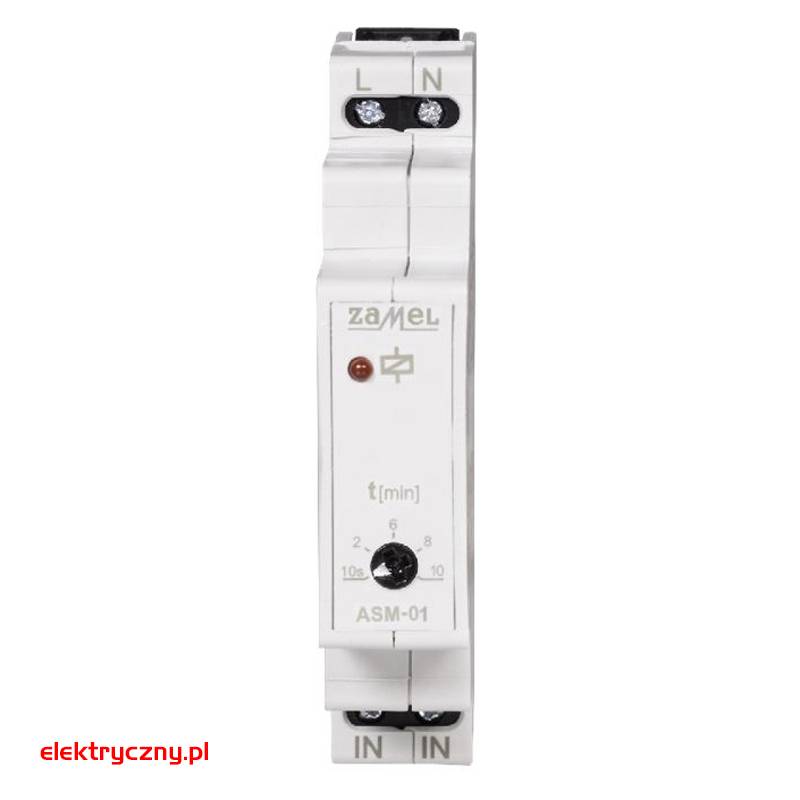

Automat schodowy ASM-01 służy do sterowania oświetleniem na korytarzach lub klatkach schodowych. Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czymnastępuje automatyczne wyłączenie. Czas pracy może być płynnie regulowany w zakresie od 10 s do 10 min przy pomocy potencjometru znajdującym się naa panelu czołowym automatu. Automat schodowy ASM-01 można stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia.



CECHY FUNKCJONALNE PRODUKTU:

• Sterowanie oświetleniem na klatkach schodowych
• współpraca z przyciskami jednobiegunowymi podświetlanymi
• obudowa jednomodułowa
• płynna regulacja czasu załączenia w zakresie od 10 s do 10 min,
• współpraca z siecią 3- lub 4- przewodową,
• montaż na szynie TH 35.
• kontrolka stanu zasilania/przekaźnika – dioda LED czerwona
• wyjście przekaźnikowe - napięciowe o maksymalnej obciążalności 16 A,



DANE TECHNICZNE



Sposób montażu:	Szyna DIN
Szerokość wyrażona liczbą modułów:	1

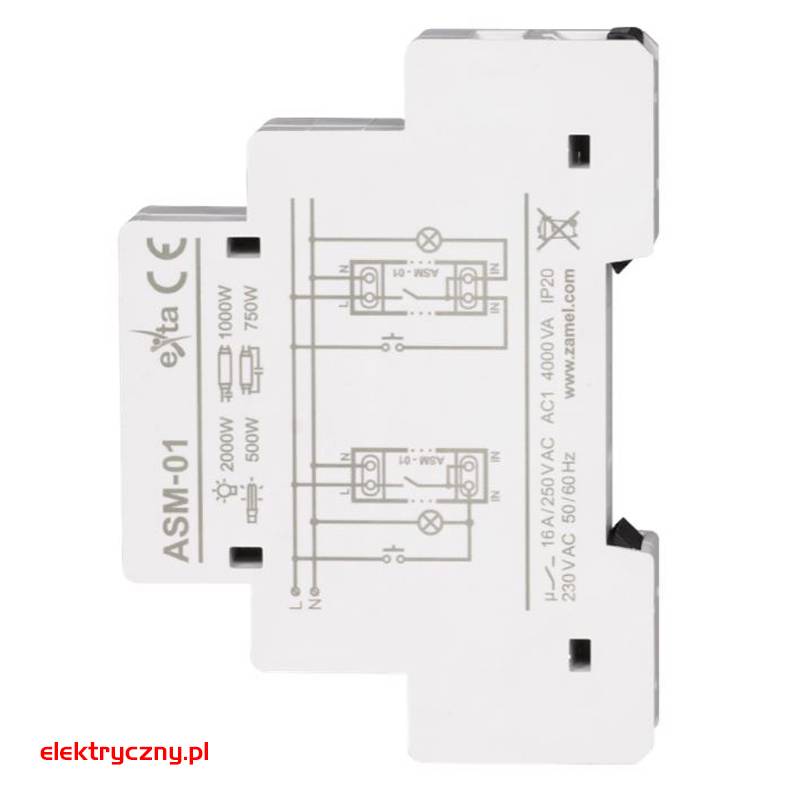

Układ połączeń:	3 i 4 przewodowa
Maksymalna zdolność łączeniowa dla  żarówek:	2000W
Maksymalna zdolność łączeniowa dla  świetlówek:	500VA
Maksymalna zdolność łączeniowa dla  świetlówek (kompensacja DUO):	750VA
Maksymalna zdolność łączeniowa dla  świetlówek (z kompensacją równoległą):	1000VA
Zaciski zasilania:	L, N
Temperatura pracy:	-20/45 °C
Częstotliwość znamionowa:	50/60 Hz
Nastawa czasu:	płynna (potencjometr obrotowy)
Parametry styków przekaźnika:	16 A / 250 V AC1 4000 VA
Stopień ochrony obudowy:	IP20
Szerokość [mm]:	40
Wysokość [mm]:	17,5
Głębokość [mm]:	66
Waga [kg]:	0,073
