Automatyczne sterowanie oświetleniem
AZH-MINI-LED 230 V to hermetyczny, miniaturowy automat zmierzchowy z wbudowanym czujnikiem światła, przeznaczony do automatycznego załączania oświetlenia LED oraz innych odbiorników energii generujących wysokie udary prądowe przy starcie. Urządzenie sprawdza się w instalacjach automatyki domowej, budynkowej i użytkowej, gdzie wymagane jest niezawodne sterowanie oświetleniem zewnętrznym bez ręcznej obsługi. Dzięki regulowanemu progowi zadziałania od 2 do 1000 lx automat dopasowuje pracę oświetlenia do aktualnych warunków naturalnego światła dziennego, poprawiając komfort, bezpieczeństwo i efektywność energetyczną instalacji. Model AZH-MINI-LED został przystosowany do współpracy ze źródłami LED, które mimo niskiego zużycia energii mogą powodować silne impulsy prądowe w momencie załączenia. Element wykonawczy w postaci przekaźnika umożliwia pracę z obciążeniem AC-1 do 16 A, a odporność na prądy udarowe 120 A/20 ms zwiększa trwałość i stabilność działania układu. To ważna przewaga w zastosowaniach takich jak oświetlenie posesji, elewacji, podjazdów, parkingów, ciągów komunikacyjnych czy elementy automatyki oświetlenia ulicznego. Hermetyczna obudowa o stopniu ochrony IP65 pozwala na montaż natynkowy w miejscach narażonych na warunki zewnętrzne. Wbudowany układ opóźniający załączenie i wyłączenie ogranicza wpływ krótkotrwałych zakłóceń, takich jak błyski lub wyładowania atmosferyczne, dzięki czemu zmierzchówka pracuje stabilnie i nie reaguje na przypadkowe, chwilowe zmiany oświetlenia. Niski pobór mocy 0,6 W wspiera energooszczędną eksploatację instalacji. AZH-MINI-LED należy do grupy urządzeń takich jak wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu, przeznaczonych do automatyzacji pracy oświetlenia po zmroku oraz jego wyłączania po wzroście natężenia światła. To praktyczne rozwiązanie do instalacji, w których liczy się prosta integracja, trwałość, odporność środowiskowa i bezobsługowe sterowanie oświetleniem zewnętrznym.
Gotowy do pracy z LED
Urządzenie zaprojektowano do załączania oświetlenia LED, które przy starcie może generować wysokie impulsy prądowe. Odporność na udary 120 A/20 ms zwiększa niezawodność pracy w porównaniu z klasycznymi rozwiązaniami przekaźnikowymi stosowanymi bez specjalnego przygotowania do takich obciążeń.
Pełny opis produktu — rozwiń / zwiń
Precyzyjne sterowanie według zmierzchu
Regulowany próg zadziałania od 2 do 1000 lx pozwala dopasować moment załączenia oświetlenia do lokalnych warunków i oczekiwanego efektu. Automat uruchamia odbiornik po spadku natężenia światła, co ułatwia automatyzację oświetlenia posesji, elewacji, parkingów i ciągów komunikacyjnych.
Stabilna praca na zewnątrz
Hermetyczna obudowa IP65, zakres temperatury pracy od -25 do 50°C oraz opóźnienie włączenia i wyłączenia ograniczają ryzyko niepożądanych reakcji na chwilowe zakłócenia świetlne. Dzięki temu urządzenie nadaje się do zastosowań zewnętrznych wymagających odporności i powtarzalnego działania.
Zastosowanie AZH-MINI-LED
Automatyzacja oświetlenia
Samoczynnie włącza i wyłącza oświetlenie zależnie od natężenia światła.
Odporność środowiskowa
Obudowa IP65 umożliwia montaż w wymagających warunkach zewnętrznych.
Niskie zużycie energii
Pobór mocy 0,6 W ogranicza koszty eksploatacji układu.

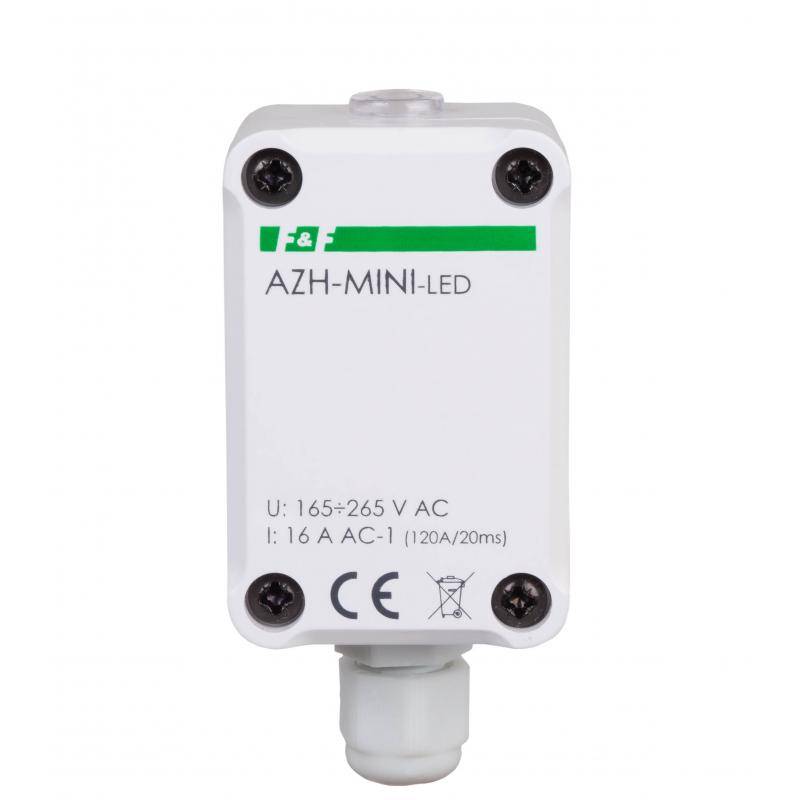

AZH-MINI-LED — wizualizacja urządzenia
Poznaj inne zalety AZH-MINI-LED
Hermetyczna obudowa miniaturowa
Kompaktowa obudowa o wymiarach 42×64×30 mm jest przystosowana do montażu natynkowego i pracy w warunkach wymagających ochrony IP65.
Front mocowany wkrętami
Na froncie widoczne są wkręty mocujące pokrywę, które umożliwiają dostęp do elementów montażowych i regulacyjnych po odkręceniu obudowy.
Wbudowany czujnik światła
Element światłoczuły znajduje się w urządzeniu i odpowiada za reakcję automatu na zmiany natężenia naturalnego światła dziennego.
Regulacja pod pokrywą
Pokrętło ustawiania progu zadziałania jest ukryte wewnątrz urządzenia; dostęp do niego wymaga odkręcenia frontu automatu.
Przyłącze wewnątrz obudowy
Zaciski przyłączeniowe są umieszczone pod pokrywą, co chroni połączenia i zachowuje szczelny charakter obudowy po prawidłowym montażu.
Schematy i wymiary
Wymiary
Schemat podłączenia
Parametry techniczne
| Opóźnienie wyłączania |
20 s |
| Opóźnienie załączania |
10 s |
| Maksymalna moc łączeniowa |
4000 W |
| Do obciążeń pojemnościowych |
Tak |
| Bezhalogenowe |
Tak |
| Numer RAL (zbliżony) |
9003 |
| Napięcie znamionowe |
230 V |
| Maksymalny prąd przełączania (obciążenie rezystancyjne) |
16 A |
| Próg jasności załączenia |
2-1000 lx |
| Próg jasności wyłączania |
2-1000 lx |
| Zakres temperatur pracy |
-25-50 °C |
| Rodzaj czujnika |
Czujnik światła wbudowany |
| Styki |
1 styk zwierny (NO) |
| Sposób montażu |
Montaż natynkowy |
| Materiał |
Tworzywo sztuczne |
| Gatunek materiału |
Tworzywo termoplastyczne |
| Zabezpieczenie powierzchni |
Stan surowy |
| Kolor |
Biały |
| Stopień ochrony (IP) |
IP65 |
| Maks. moc przełączana LED |
400 W |
| Szerokość |
42 mm |
| Wysokość |
64 mm |
| Głębokość |
30 mm |
| Średnica |
0 mm |
| Min. głębokość puszki montażowej |
0 mm |
