OPIS PRODUKTU

One.platform to nowy, rewolucyjny system firmy Hager, którego głównym założeniem jest wykorzystanie jednego mechanizmu gniazda i jednego mechanizmu łącznika pod ramki i elementy centralne większości serii wzorniczych. Stosuje się je do nastepujących serii :

KWADRAT

Mechanizmy łączników Berker by Hager wyróżniają się funkcjonalnością oraz prostotą obsługi i montażu. Sprawdzona koncepcja modułowej budowy oraz mały kąt przełączania (tylko 3,5 stopnia) sprawiają, że łącznik po zamontowaniu na ścianie wygląda na niezwykle płaski i działa niezwykle cicho.

Mechanizmy gniazd i łączników można zamontować w dowolnym momencie, natomiast klawisze i ramki większości serii Berker by Hager można dobrać w końcowym etapie.

Decyzja inwestora o doborze osprzętu nie wpływa na czas realizacji inwestycji – instalator w ustalonym czasie montuje mechanizmy gniazd i łączników, a klient ma czas na podjęcie decyzji co do wyboru serii i koloru.

Dzięki możliwości doboru ramek czy klawiszy w końcowym etapie inwestycji, elementy te nie brudzą się
i nie gubią w trakcie budowy.

Podczas zmiany aranżacji w szybki i łatwy sposób można wymienić osprzęt bez demontażu mechanizmów,
które pozostają w ścianie, zmienią się jedynie elementy wierzchnie.

DANE TECHNICZNE

seria:	berker one
kolor:	-
nazwa / rodzaj:	przycisk
Funkcje:	Automatyczne wykrywanie urządzeń DALI / DSI,Pilot zdalnego sterowania z nadajnikiem radiowym KNX, w połączeniu z przyciskami KNX / KNX radio transmiter,Automatyczny wybór trybu pracy (Aktywny / Pasywny),do załączania i sterowania statecznikami elektronicznymi EVG i transformatorami Tronic® z interfejse
Napięcie robocze/Dali:	230V AC 16 V DC (10,5 ... 22,5 V=)
Prąd sterujący/wyjściowy:	40 mA maks. 40 mA
Materiał:	brak przewodzącego połączenia pomiędzy pierścieniem nośnym a łapkami rozporowymi
rodzaj podłączenia / typ zacisku:	z zaciskami śrubowymi 2 x 1,5/1 x 2,5 mm²
Długość przewodu rozszerzeń:	maks. 100m
Długość przewodu DALI przy 1,5 mm²:	maks.300m
Wyposażenie:	Wejście rozszerzone : Tak Liczba urządzeń DALI / DSI, praca pasywna.: maks.64 z możliwością zapamiętania jasności załączenia po zaniku napiecia
montaż:	podtynkowy
mocowanie:	pazurki / wkręty
stopień ochrony [IP]:	20
Materiał:	brak przewodzącego połączenia pomiędzy pierścieniem nośnym a łapkami rozporowymi
opakowanie zbiorcze [szt]:	-
szerokość [mm]:	-
wysokość [mm]:	-
głębokość [mm]:	32
Dodatkowe informacje:	nie należy stosować w połączeniu z innymi sterownikami i centralkami DALI szeroka funkcjonalność jako nadajnika i odbiornika w połączeniu z nasadką KNX RF wymagany przewód neutralny! do zasilania i sterowania 20 urządzeniami DALI w trybie aktywnym do sterownia maks. 64 urządzeniami DALI w trybie pasywnym, zasilanie po stronie magistrali DALI do sterowania urządzeniami EVG i transformatorami elektronicznymi z wejściem sterującym DALI informacje sterujące są centralnie wysłane do wszystkich urządzeń w sieci DALI (Broadcast) automatyczne rozpoznawanie urządzeń DALI / DSI automatyczny wybór trybu pracy (aktywny / pasywny) zabezpieczenie przed zwarciem i przeciążeniem (bezpiecznik elektroniczny) wejście rozszerzeń dla łączników zwiernych brak połączenia przewodzącego pomiędzy łapkami rozporowymi a pierścieniem nośnym zaciski śrubowe

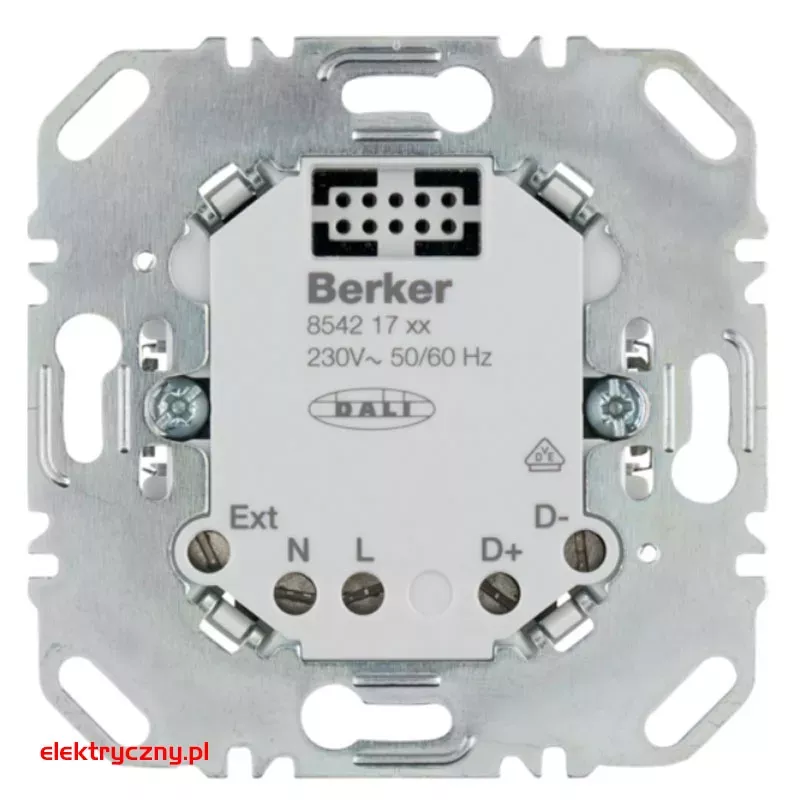

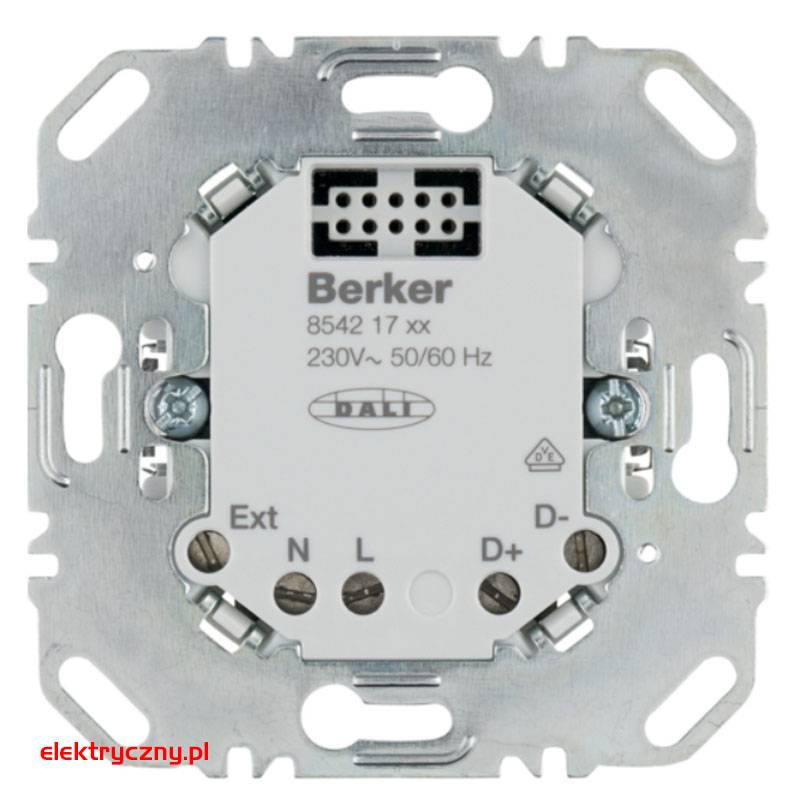

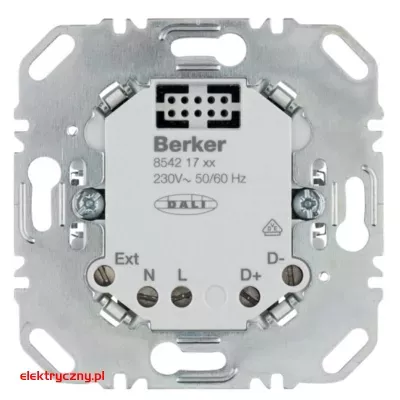

BERKER ONE MECHANIZM STERUJĄCY DALI/DSI
