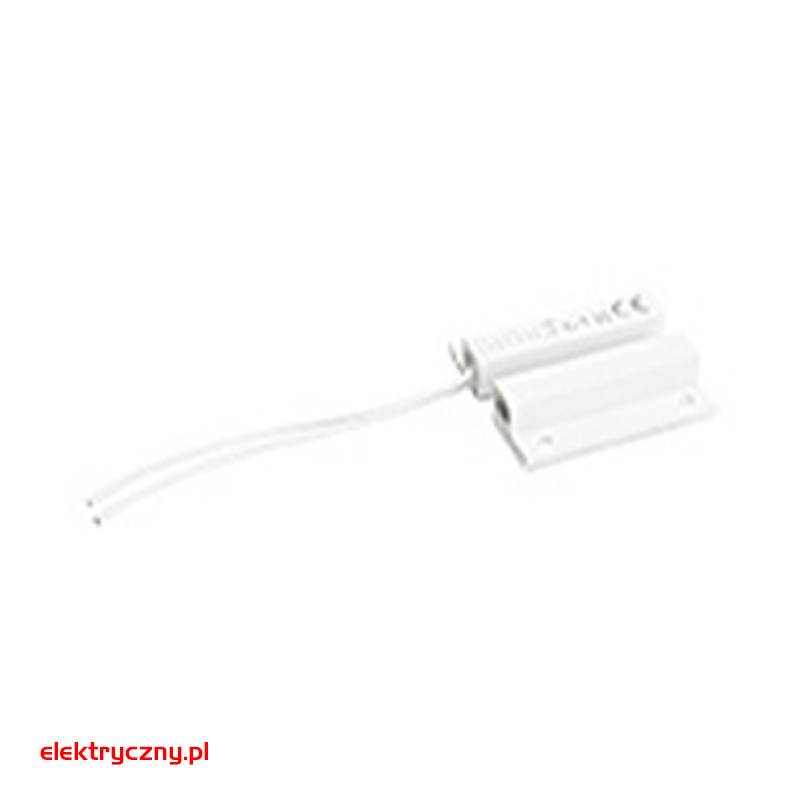

CZUJKA MAGNETYCZNA KONTRAKTON BOCZNY K-1 2E SATEL

OPIS PRODUKTU



Czujki magnetyczne są jednymi z podstawowych urządzeń ochrony obwodowej. Służą do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Czujka K-1 2E przeznaczona jest do montażu powierzchniowego poprzez przykręcenie np. na ramie okiennej czy futrynie. K-1 2E składa się z dwóch wodoszczelnych części: czujnika kontaktronowego (magnetycznego) oraz magnesu. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Dodatkowo czujka wyposażona jest w 2 rezystory 1,1 kΩ połączone z kontaktronem w konfiguracji 2EOL. Umożliwiają one centrali alarmowej wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej.

K-1 2E jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący.



DANE TECHNICZNE



Maksymalne napięcie przełączalne kontaktronu:	20 V
Maksymalny prąd przełączalny:	20 mA
Masa:	10 g
Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA:	360 000
Materiał stykowy:	Ru (Ruten)
Odległość zamknięcia styków kontaktronu:	18 mm
Odległość otwarcia styków kontaktronu:	28 mm
Rezystancja parametryczna:	2 x 1100 Ω
