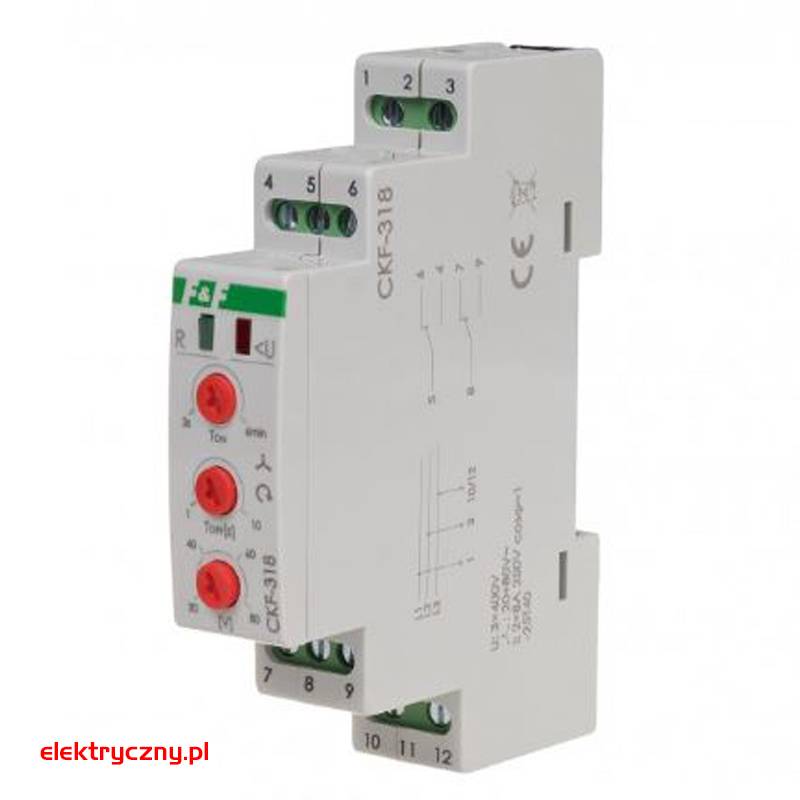

CZUJNIK KOLEJNOŚCI I ZANIKU FAZ CKF-318 F&F

OPIS PRODUKTU

Czujnik kolejności i zaniku fazy CKF-318 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V (bez przewodu neutralnego).
Realizowane funkcje zabezpieczające:
- asymetria napięciowa między fazami
- całkowity zanik fazy
- symetryczny spadek napięć w trzech fazach
- zmiana kolejności faz
- przekroczenie górnego progu napięciowego fazy >480 V
- przekroczenie dolnego progu napięciowego fazy


Przy prawidłowych warunkach napięcia sieci styki czujnika są zamknięte. W przypadku wystąpienia anomalii napięciowych czujnik odłączy styki z właściwym opóźnieniem czasowym. Powrót parametrów sieci do warunków normalnych spowoduje ponowne załączenie styków z ustawionym opóźnieniem.

Sygnalizacja:

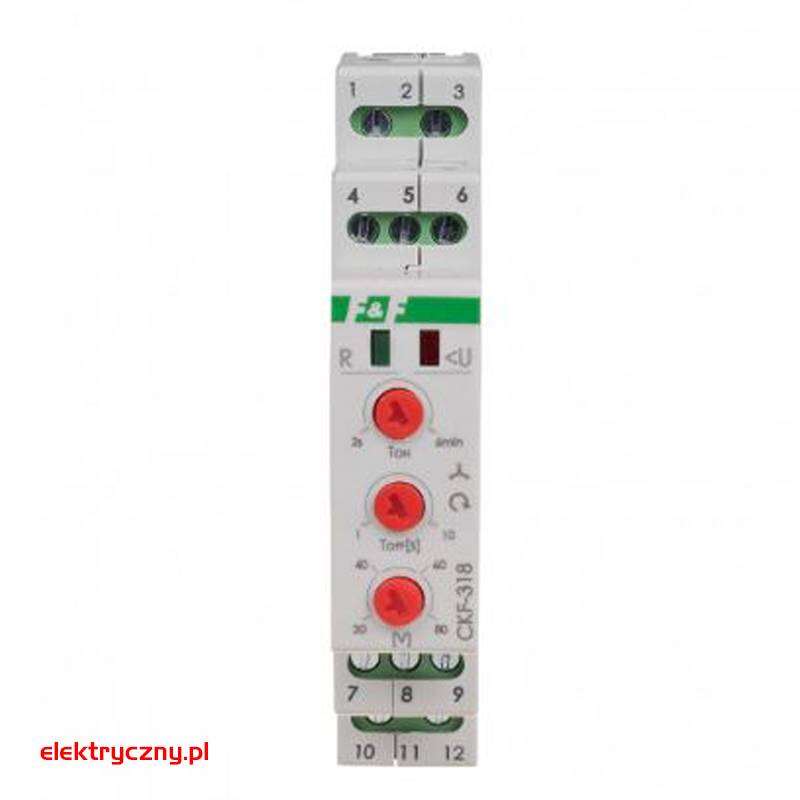

LED zielona [R]:
- świeci - parametry prawidłowe, styk zamknięty
- miga - odliczanie czasu opóźnienia ponownego załączenia
LED czerwona [U]:
- świeci - asymetria napięciowa lub napięcie poniżej 320 V
- miga ×1/s - nieprawidłowa kolejność faz
- miga ×3/s - napięcie powyżej 480 V



DANE TECHNICZNE



Napięcie zasilania	3 × 400 V
Współpraca z agregatami prądotwórczymi	TAK
Kontrola zaniku / asymetrii faz	TAK
Kontrola kolejności faz	TAK
Kontrola styków stycznika	NIE
Element wykonawczy	2 × przekaźnik
Maksymalny prąd obciążenia	2 × 8 A
Konfiguracja styków	2 × NO/NC
Separacja styku	TAK
Asymetria napięciowa zadziałania	20÷80 V
Histereza napięciowa	5 V
Kontrola zasilania	2 × LED
Opóźnienie wyłączenia przy asymetrii i zaniku	1÷10 s
Opóźnienie ponownego załączenia przy asymetrii i zaniku	2÷360 s
Napięcie zadziałania min. / max	320 V / 480 V
Czas zadziałania dla napięć min. / max	5 s/0,5 s
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	1,6 W
Temperatura pracy	-25÷40°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
