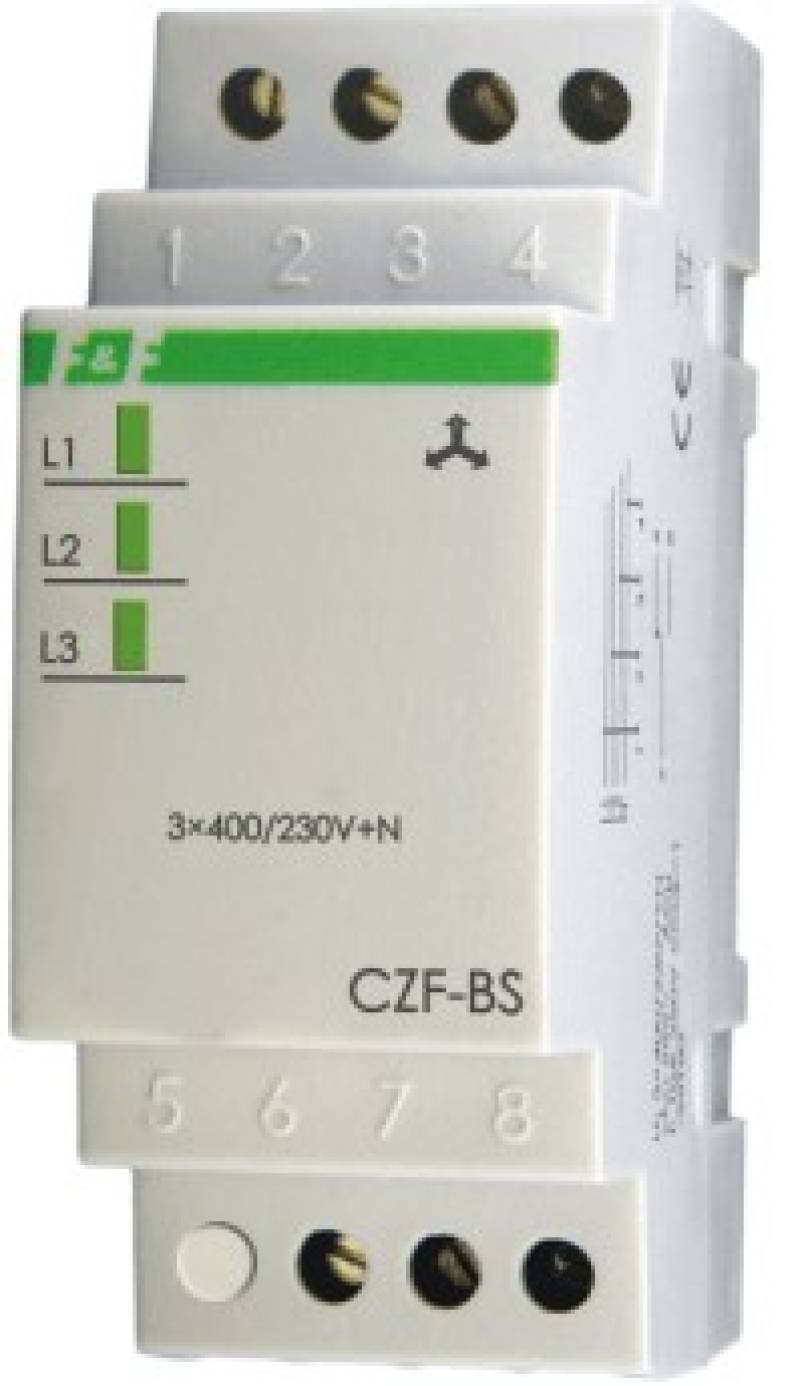

CZUJNIK ZANIKU FAZY CZF-BS F&F

+
Szt.
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU



Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika  elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.





Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania  (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.



DANE TECHNICZNE



Napięcie zasilania 3 × 400 V + N
Współpraca z agregatami prądotwórczymi NIE
Kontrola zaniku / asymetrii faz TAK
Kontrola kolejności faz NIE
Kontrola styków stycznika NIE
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 10 A
Konfiguracja styków 1 × NO/NC
Separacja styku TAK
Asymetria napięciowa zadziałania 55 V
Histereza napięciowa 5 V
Opóźnienie wyłączenia 4 s
Kontrola zasilania 3 × LED zielona
Przyłącze zaciski śrubowe 4,0 mm²
Moment dokręcający 0,5 Nm
Pobór mocy 1,6 W
Temperatura pracy -25÷40°C
Wymiary 2 moduły (35 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
