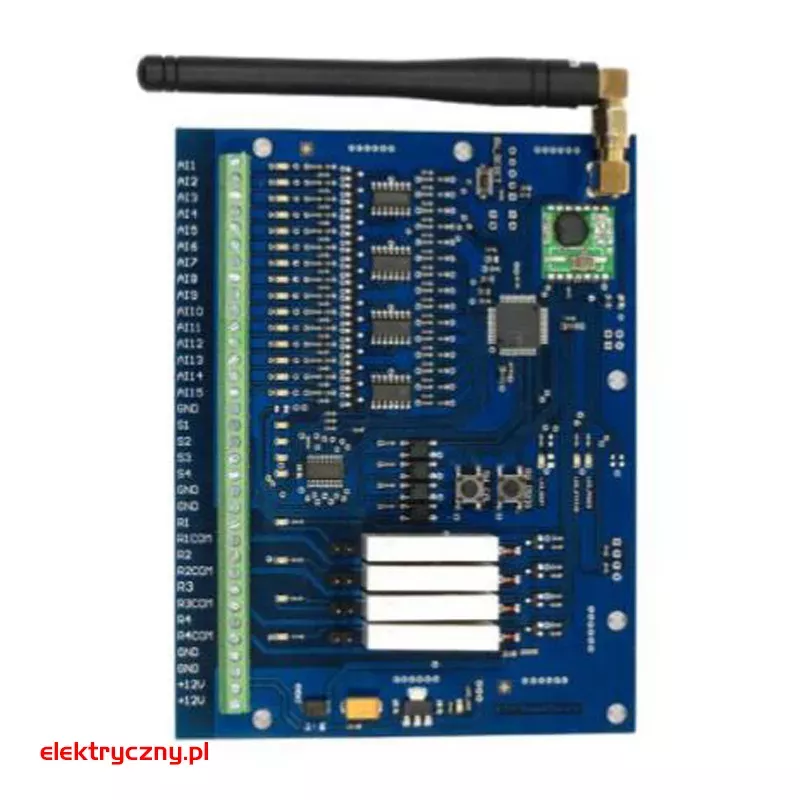

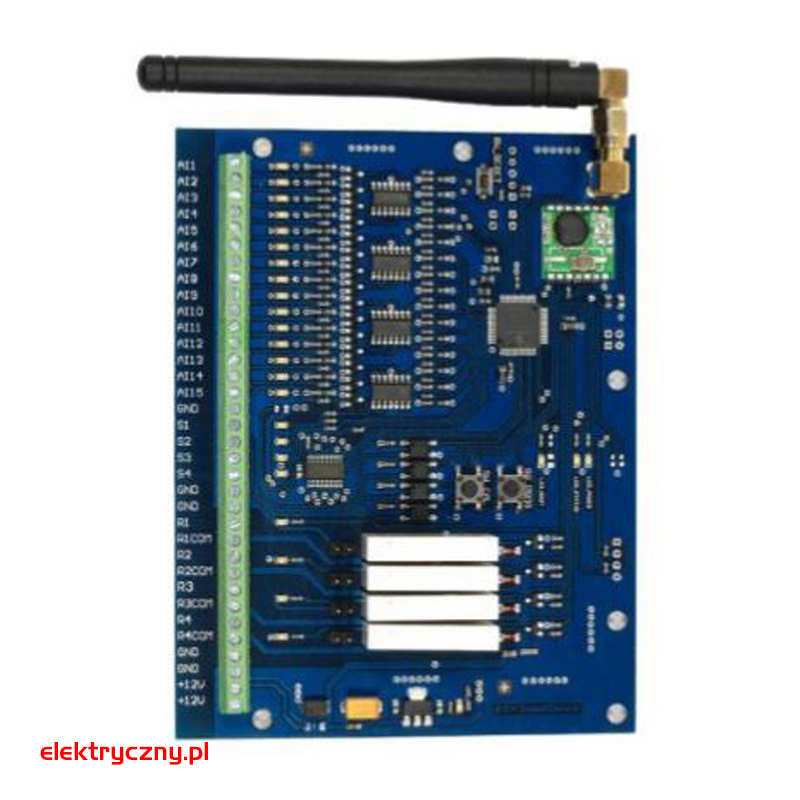

F&HOME MODUŁ INTEGRACJI Z SYSTEMAMI ALARMOWYMI rH-AC15S4R4 F&F

OPIS PRODUKTU



Moduł rH-AC15R4S4 jest dedykowany do integracji z centralkami alarmowymi dowolnych producentów. Posiada 15 wysokorezystancyjnych wejść analogowych, cztery niskonapięciowe wyjścia przekaźnikowe i cztery wejścia transoptorowe 5—10 V. Komunikacja z serwerem odbywa się drogą radiową. Moduł dokonuje pomiaru napięcia na wejściach analogowych i porównuje wartość tego napięcia z napięciem odniesienia. Każda odchyłka o więcej niż 0,6 V w górę lub dół w porównaniu z napięciem odniesienia traktowana jest jako stan wzbudzenia i na wyjściu generowany jest stan logiczny '1'. Przy odchyłce mniejszej niż 0,6 V wyjście komparatora przyjmuje stan logiczny '0'. Napięcie odniesienia przyjmowane jest za napięcie stanu nieaktywnego (na wyjściu stan logiczny '0'). Stan komparatora sygnalizuje dioda LED umieszczona przy każdym wejściu. Gdy na wyjściu komparatora jest stan logiczny '1', LED jest zapalony. Wartość napięcia odniesienia dla każdego wejścia mierzona jest indywidualnie i zapamiętywana dla wszystkich wejść równocześnie po wciśnięciu przycisku CAL. Zapamiętanie wartości napięcia odniesienia umożliwia współpracę z każdym zakresem napięć czujników ruchu. Przekaźniki i wejścia stykowe pracują w sposób analogiczny jak w module rH-R3S3 (bez obsługi trybu autonomicznego).

Znamionowe napięcie zasilania:	12 V DC
Tolerancja napięcia zasilania:	-20%, +10%
Znamionowy pobór mocy:	w spoczynku 30 mA z pełnym obciążeniem 130 mA
Łącze radiowe (częstotliwość pracy):	868 MHz
Moc sygnału:	9 mW
Rodzaj transmisji:	dwukierunkowa
Kodowanie:	tak
Zasięg w otwartej przestrzeni:	100 m
Okres logowania w systemie:	30 sekund
Ilość przekaźników:	4
Maksymalny prąd obciążenia na przekaźnik:	1 A / 250 V
Wejścia:	4 (z separacją galwaniczną)
Napięcie wejścia:	12 V
Prąd wejścia:	1 mA
Temperatura przechowywania:	-20°C do +50°C
Temperatura pracy:	0°C, +45°C
Wilgotność:	<=85%
Wymiary:	145 x 100 x 20 mm
Wymiary opakowania:	180 x 140 x 80 mm
Waga netto:	99 g
Waga z opakowaniem:	178,80 g
Stopień ochrony:	IP00
Pozycja pracy:	dowolna
Typ obudowy:	brak
