OPIS PRODUKTU

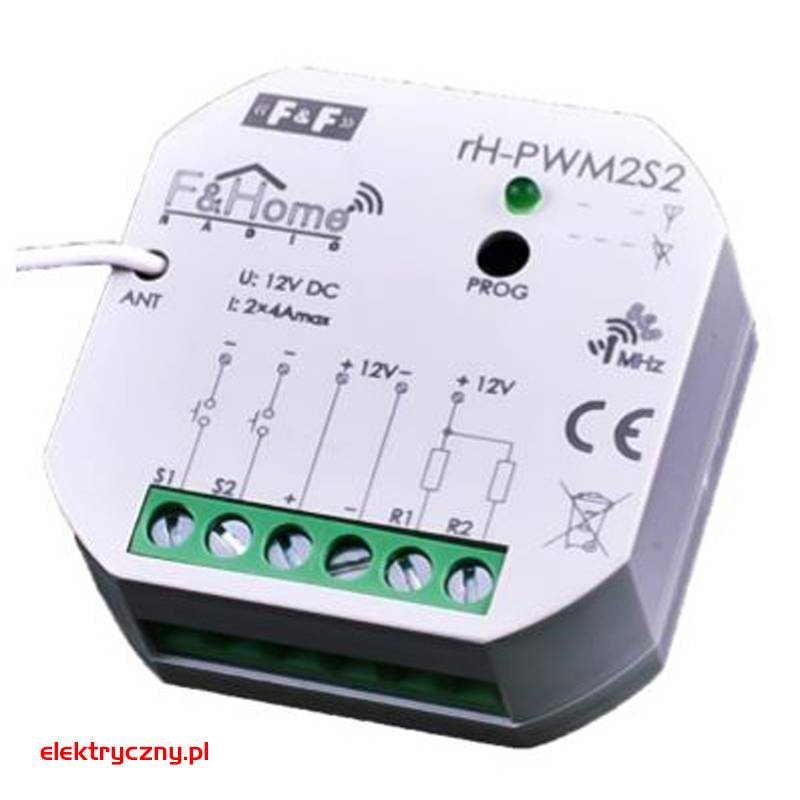

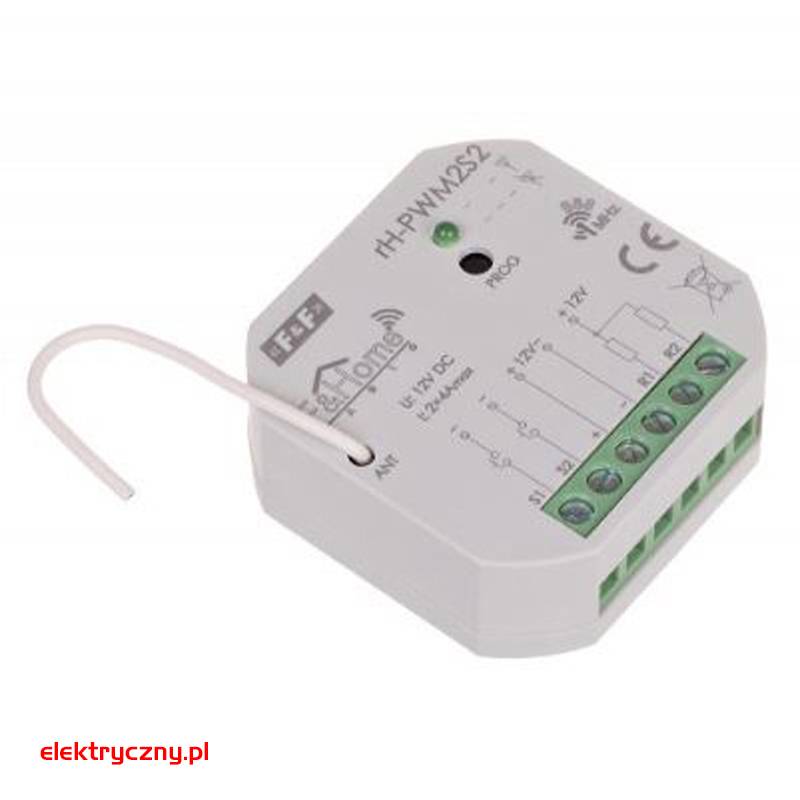

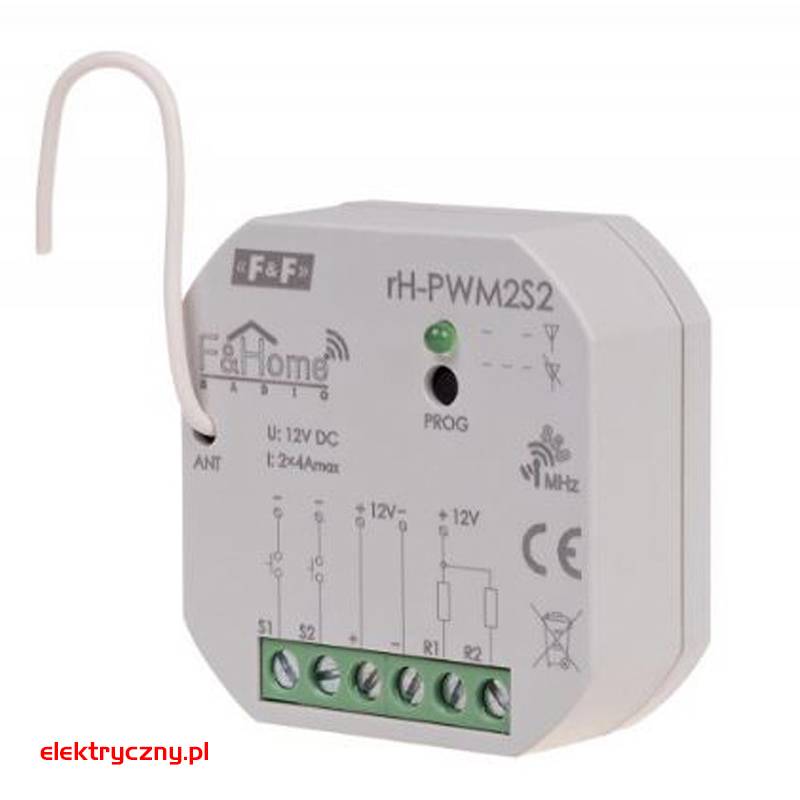

rH-PWM2S2 jest połączeniem dwóch regulatorów mocy i dwóch wejść stykowych. Moduł wysyła informacje o zwarciu lub rozwarciu styków do systemu oraz steruje dwoma odbiornikami niskiego napięcia zasilanymi z zewnętrznego zasilacza (12V DC). Moduł posiada dwa wejścia elektryczne do podłączenia dwóch monostabilnych styków bezpotencjałowych oraz dwa wejścia do podłączenia odbiorników. Regulacja mocy odbywa się poprzez modulację szerokości impulsu załączającego odbiornik (PWM). Częstotliwość impulsów ustawiana jest w zakresie 100 Hz do 1 kHz. Komunikacja z serwerem odbywa się drogą radiową. rH-PWM2S2 szczególnie nadaje się do sterowania diodami LED, załączania zamków elektromagnetycznych i innych niskonapięciowych elementów wykonawczych.

DANE TECHNICZNE

Znamionowe napięcie zasilania:	12V DC
Tolerancja napięcia zasilania:	-20%, +10%
Znamionowy pobór mocy:	0,4W
Łącze radiowe (częstotliwość pracy):	868 MHz
Moc sygnału:	9 mW
Rodzaj transmisji:	dwukierunkowa
Kodowanie:	tak
Zasięg w otwartej przestrzeni:	100 m
Okres logowania w systemie:	30 sekund
Obciążenie wyjścia:	2 x 4A / 12V DC
Czas przełączania od 0 do 100%:	0,2-30 sekund
Częstotliwość PWM:	100 – 1000 Hz regulowana z krokiem 100 Hz
Wejścia:	2 stykowe
Napięcie wejścia:	12V
Prąd wejścia:
Temperatura przechowywania:	-20°C do +50°C
Temperatura pracy:	0°C, +45°C
Wilgotność:	<=85%
Wymiary:	48 x 48 x 22 mm
Wymiary opakowania:	100 x 117 x 38 mm
Waga netto:	28,90 g
Waga z opakowaniem:	57,50 g
Stopień ochrony:	IP20
Pozycja pracy:	dowolna
Typ obudowy:	dopuszkowa
Wbudowane zabezpieczenia:	przed przegrzaniem przed przepięciami na liniach obciążenia
Tryb autonomiczny:	tak
