LE-02D licznik energii elektrycznej LE-0

Realizacja: Natychmiast

OPIS PRODUKTU

Trójfazowy. Prąd 63A.

Zgodność
MID 2004/22/EC
EN 50470-1/3

Przeznaczenie

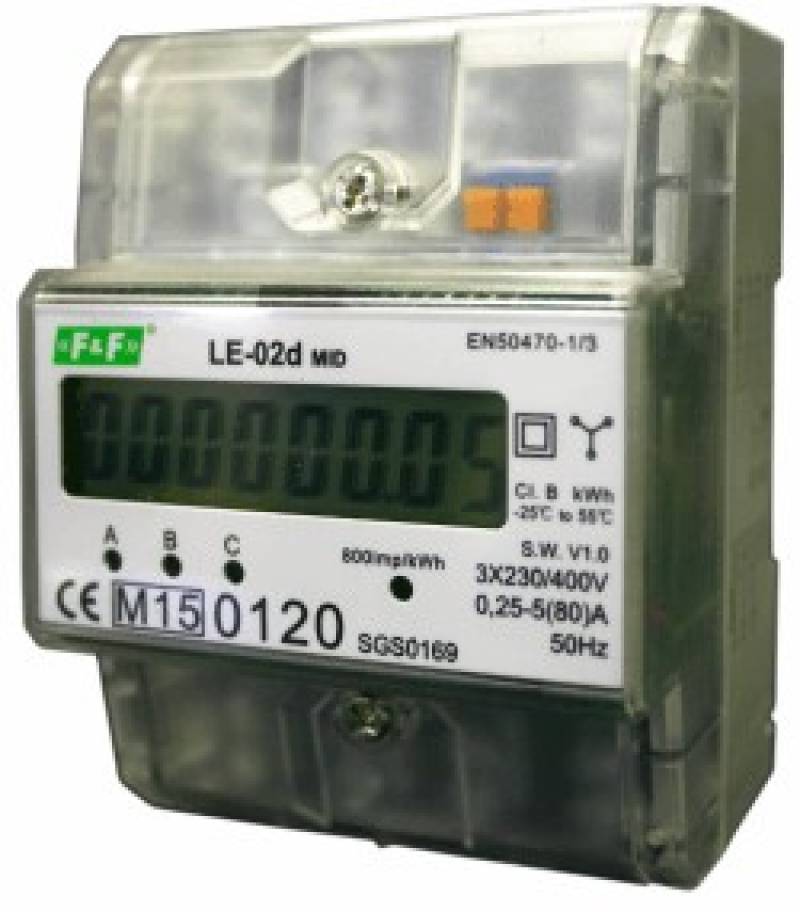

LE-02d jest statycznym (elektronicznym) wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).

Uwaga!
Wskaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Dane techniczne
napięcie odniesienia 3×230V+N
prąd bazowy* 5A
prąd maksymalny* 63A
prąd minimalny* 0,04A
klasa dokładności B
zgodność Dyrektywa 2004/22/EC
pobór własny licznika <10VA; <2W
zakres wskazań liczydła 0÷999999,99kWh
stała licznika (1,25Wh/imp) 800imp/kWh
sygnalizacja poboru prądu 3× LED czerwona
sygnalizacja sczytywania LED czerwona
wyjście impulsowe SO+ SO- otwarty kolektor
napięcie podłączenia SO+ SO- <30V DC
prąd podłączenia SO+ SO- <27mA
stała SO+ SO- (1,25Wh/imp) 800imp/kWh
czas impulsu SO+ SO- 35ms
temperatura pracy -20÷55°C
przyłącze zaciski śrubowe 16mm2
wymiary 4,5 modułów (75mm)
montaż na szynie TH-35mm
stopień ochrony IP20
