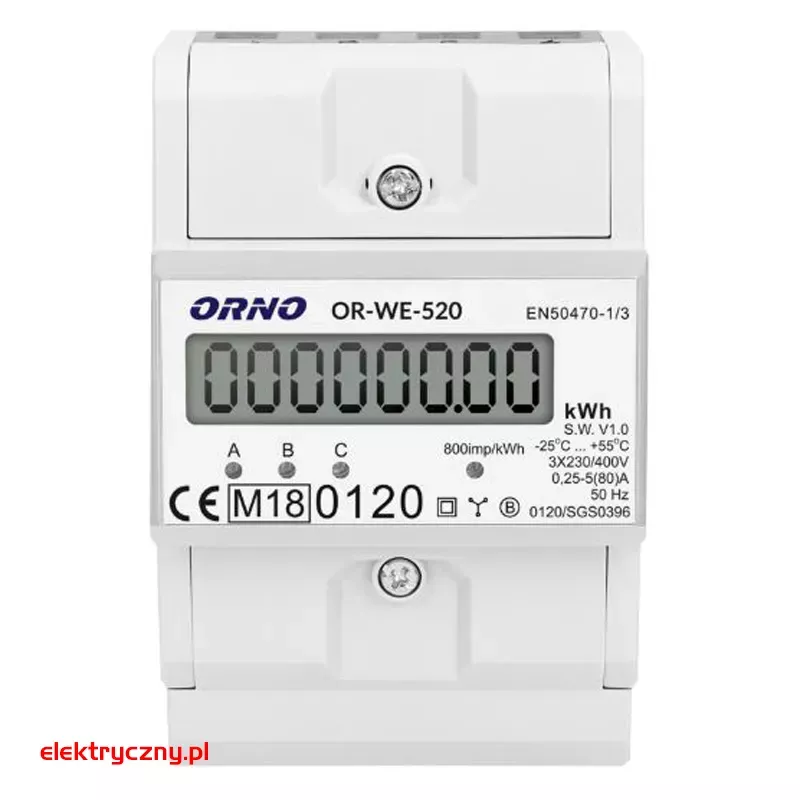

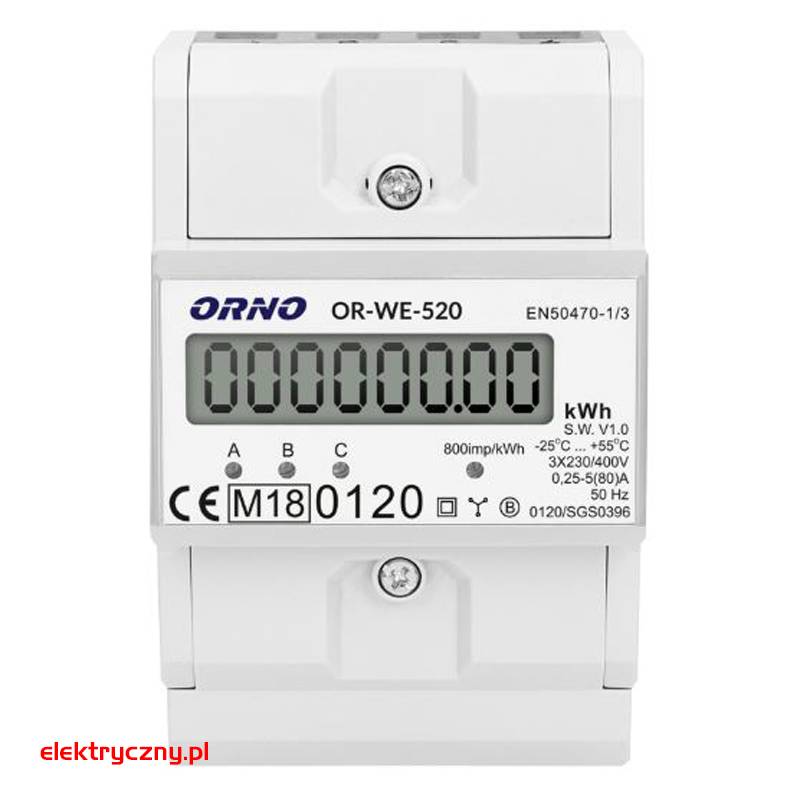

LICZNIK ENERGII ELEKTRYCZNEJ 3-F OR-WE-520 ORNO

OPIS PRODUKTU



Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (6+2). Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 80A, min. prąd: 0,25A, częstotliwość impulsów: 800 imp/kWh, klasa dokładności B, obudowa o szerokości trzech modułów, montaż na szynie DIN TH-35 mm, wyjście impulsowe: zasilanie 12~27V, prąd ≤27mA, impuls = 80ms. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.



DANE TECHNICZNE



Typ: trójfazowy

Napięcie zasilania: 120A

Prąd bazowy (lb): 5A

Prąd maksymalny (lmax): 80A

Prąd minimalny (lmin): 0,25A

Częstotliwość impulsów: 800 imp/kWh

Klasa dokładności pomiaru: B

Wyświetlacz: 6+2

Ilość modułów: 4,5

Stopień ochrony: IP51

Wymiary (szer./wys./gł. [mm]): 76 / 116,5 / 65
