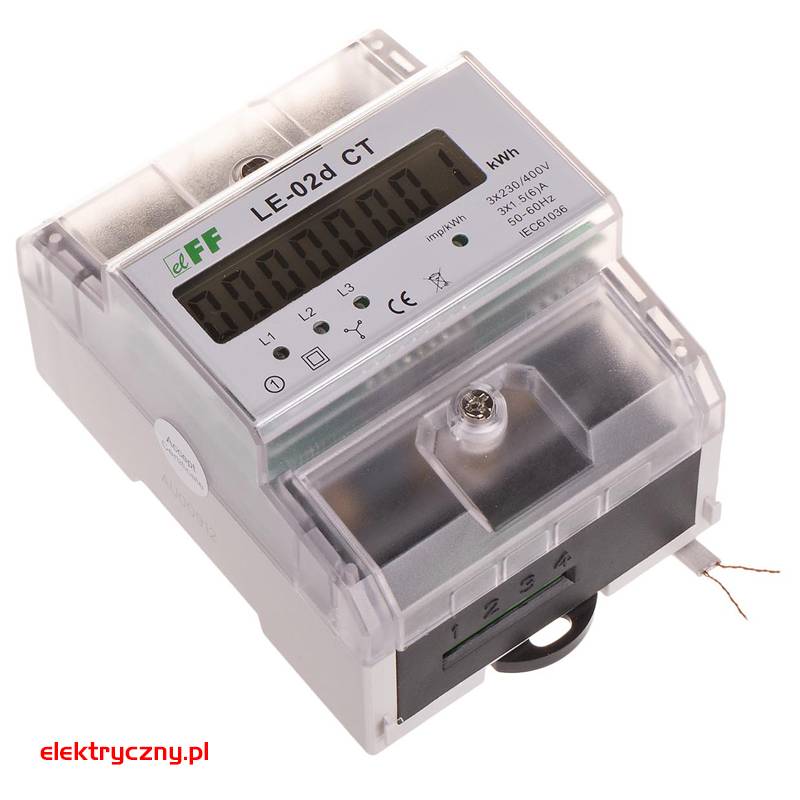

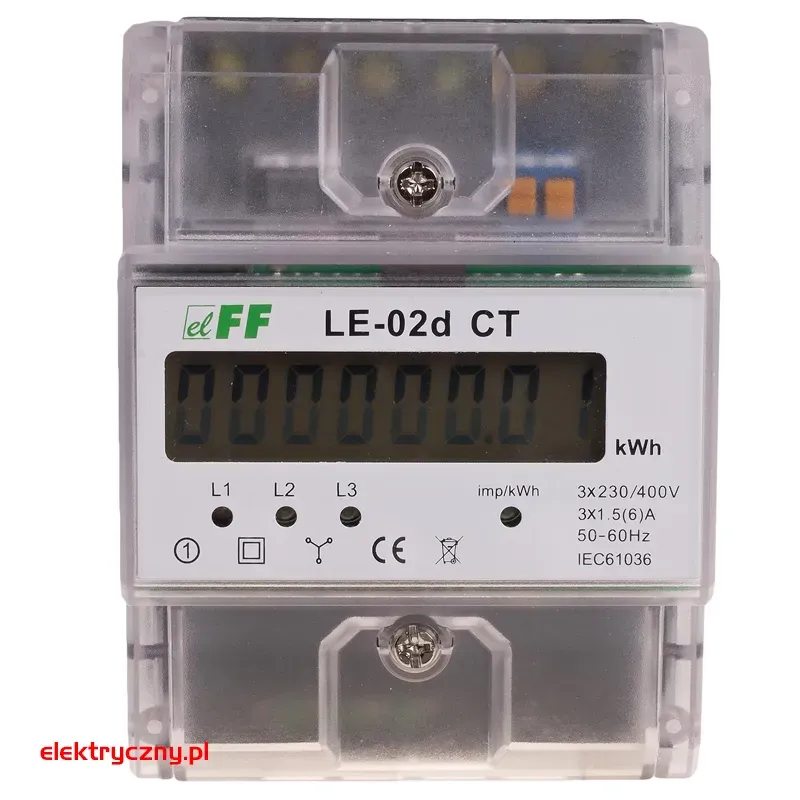

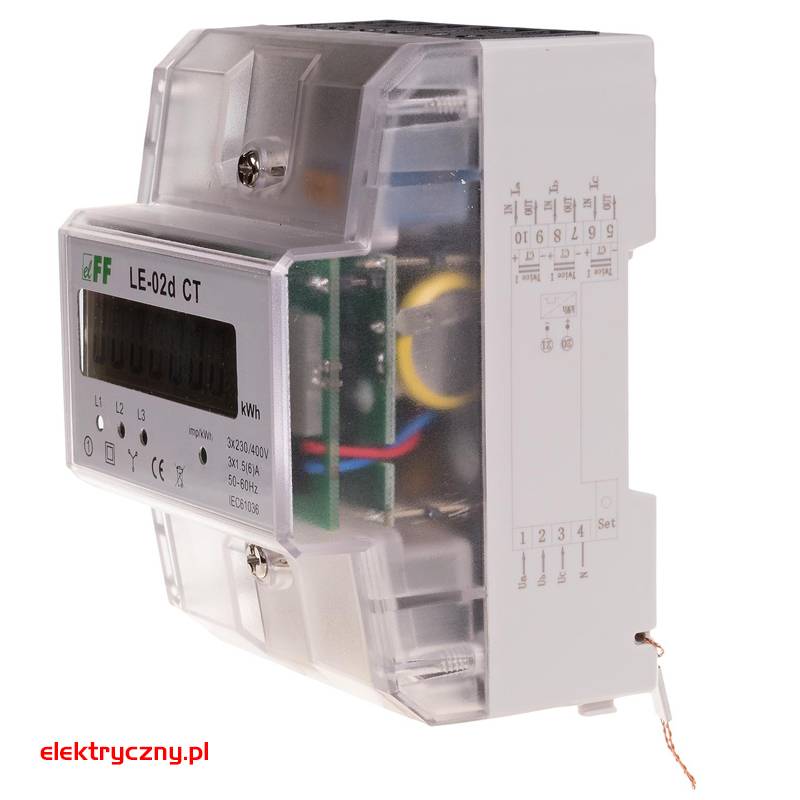

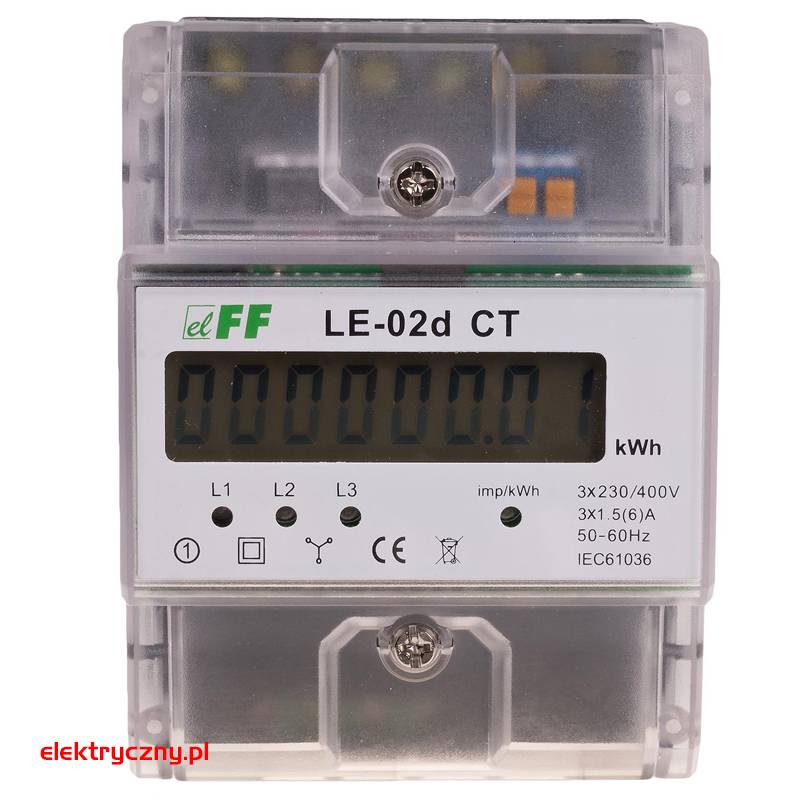

LICZNIK ZUŻYCIA ENERGII ELEKTRYCZNEJ 3F LE-02D-CT F&F

+
Szt.
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU



Licznik LE-02d-ct służy do półpośredniego pomiaru zużycia energii elektrycznej prądu przemiennego trójfazowego. Współpracuje z przekładnikami prądowymi o prądzie pierwotnym Ip z zakresu 5÷6000A i prądzie wtórnym 5A. Jest on licznikiem wzorcowanym statycznym (elektronicznym). Pobór energi na poszczególnych fazach wskazywany jest poprzez miganie diod przypisanych do poszczególnych faz. Każde mignięcie diody to 1 impuls.  Przy zastosowaniu dedykowanych przekładników liczbę impulsów przypadających na 1kWh obliczamy ze wzoru (12000 × 5)/Ip, gdzie:
Ip - prąd pierwotny zastosowanych przekładników. Dokładność wyświetlanej wartości wynosi 0,01 kWh.
Przekładnia programowalna za pomocą przycisku umiejscowionego pod dolną osłonką zacisków licznika.


UWAGA! Ze względów bezpieczeństwa rejestracji danych czynność nastawy przekładni można dokonać tylko jednorazowo.

Dzięki wyjściu impulsowemu SO+ - SO- można do licznika podłączyć inne urządzenia impulsowe sczytujące (SO). Podłączenie dodatkowego urządzenia do wyjścia impulsowego nie jest konieczne. licznik można zaplombować, co pozwala na uniemożliwienie zrobienia obejścia licznika.



DANE TECHNICZNE



prąd maksymalny Imax [A]:  3x6
prąd minimalny Imin [A]:  3x1,5
napięcie odniesienia [V]:  3 x 230/400~
częstotliwość impulsów [imp/kWh]:  obliczana
liczba faz:  3
liczba biegunów:  4
liczba modułów:  4,5
klasa dokładności pomiaru:  1
zgodność z MID (2014/32/EU):   nie
wyświetlacz:  8
wyjście impulsowe:  tak
wielotaryfowość:  -
stopień ochrony [IP]:  20
protokół komunikacyjny:  nie
porty:  nie
wysokość [mm]:   116,5
szerokość [mm]:  75
głębokość [mm]:  65
