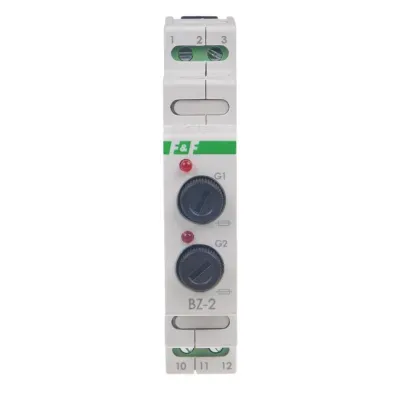

MODUŁ BEZPIECZNIKOWY BZ-2 F&F

Name: MODUŁ BEZPIECZNIKOWY BZ-2 F&F
Brand: F & F
SKU: 25451
Price: 56.96 PLN
Availability: OutOfStock

BZ-2

Moduł bezpiecznikowy BZ-2 Moduł bezpiecznikowy BZ-2 do ochrony obwodów

56,96 zł

Towar: Na zamówienie u dostawcy

Producent: F & F

Kod producenta: BZ-2

Kod kreskowy:

Darmowa wysyłka od 200zł - sprawdź szczegóły

porównaj

OPIS PRODUKTU

BZ-2

Moduł bezpiecznikowy BZ-2

Moduł bezpiecznikowy BZ-2 do ochrony obwodów

Ochrona obwodów elektrycznych

Moduł bezpiecznikowy BZ-2 to kompaktowa złączka szynowa z bezpiecznikiem, przeznaczona do ochrony odbiorników elektrycznych przed skutkami wzrostu prądu ponad dopuszczalną wartość. Urządzenie sprawdza się w rozdzielnicach automatyki domowej, budynkowej i przemysłowej, gdzie wymagane są przejrzyste, łatwe w serwisowaniu zabezpieczenia instalacji oraz szybka identyfikacja przepalonej wkładki topikowej. Konstrukcja dwugniazdowa umożliwia zabezpieczenie dwóch torów w jednej obudowie o szerokości 1 modułu, co pozwala oszczędzać miejsce w szafie lub rozdzielnicy. BZ-2 współpracuje z wkładkami topikowymi Ø5×20 mm, przy napięciu do 250 V AC/DC i prądzie do 6,3 A, zależnie od zastosowanej wkładki. Zadziałanie zabezpieczenia sygnalizowane jest czerwoną diodą LED, co ułatwia diagnostykę i skraca czas obsługi serwisowej. Montaż na szynie TH-35 oraz zaciski śrubowe 2,5 mm² czynią moduł wygodnym elementem do standardowych układów rozdzielczych. To praktyczne rozwiązanie dla instalatorów poszukujących produktów z kategorii: moduły zabezpieczające do rozdzielnicy, bezpieczniki topikowe na szynę, zabezpieczenia instalacji. W obwodach prądu stałego należy zachować właściwą biegunowość podłączenia, aby sygnalizacja przepalenia bezpiecznika działała prawidłowo.

Dlaczego warto wybrać BZ-2?

Dwa gniazda bezpiecznikowe

Wkładki topikowe Ø5×20 mm

Maksymalnie 250 V AC/DC

Prąd obciążenia do 6,3 A

Sygnalizacja czerwoną diodą LED

Montaż na szynie TH-35

Szerokość 1 modułu

Zaciski śrubowe 2,5 mm²

Praca od -25 do 50°C

Pełny opis produktu — rozwiń / zwiń

Dwa tory zabezpieczenia

BZ-2 jest modułem dwugniazdowym, dzięki czemu umożliwia zastosowanie dwóch wkładek topikowych w jednej kompaktowej obudowie. To ogranicza liczbę zajętych miejsc w rozdzielnicy i ułatwia uporządkowanie zabezpieczeń odbiorników w instalacjach domowych, budynkowych oraz przemysłowych.

Szybka diagnostyka LED

Przepalenie wkładki topikowej sygnalizowane jest świeceniem czerwonej diody LED. Instalator lub serwisant może szybciej zlokalizować zadziałane zabezpieczenie, co skraca przestoje i ułatwia obsługę rozdzielnicy bez konieczności czasochłonnego sprawdzania każdego toru.

Standardowy montaż rozdzielczy

Obudowa o szerokości 18 mm przeznaczona do montażu na szynie TH-35 pozwala łatwo włączyć moduł do typowej aparatury modułowej. Zaciski śrubowe 2,5 mm² zapewniają klasyczny sposób podłączenia przewodów w układach zabezpieczeń instalacji.

Zastosowanie BZ-2

Kompaktowa budowa

Dwa gniazda zabezpieczeń w obudowie o szerokości jednego modułu.

Czytelna sygnalizacja

Czerwona LED informuje o przepalonej wkładce topikowej.

Standardowa instalacja

Montaż na szynie TH-35 i podłączenie zaciskami śrubowymi.

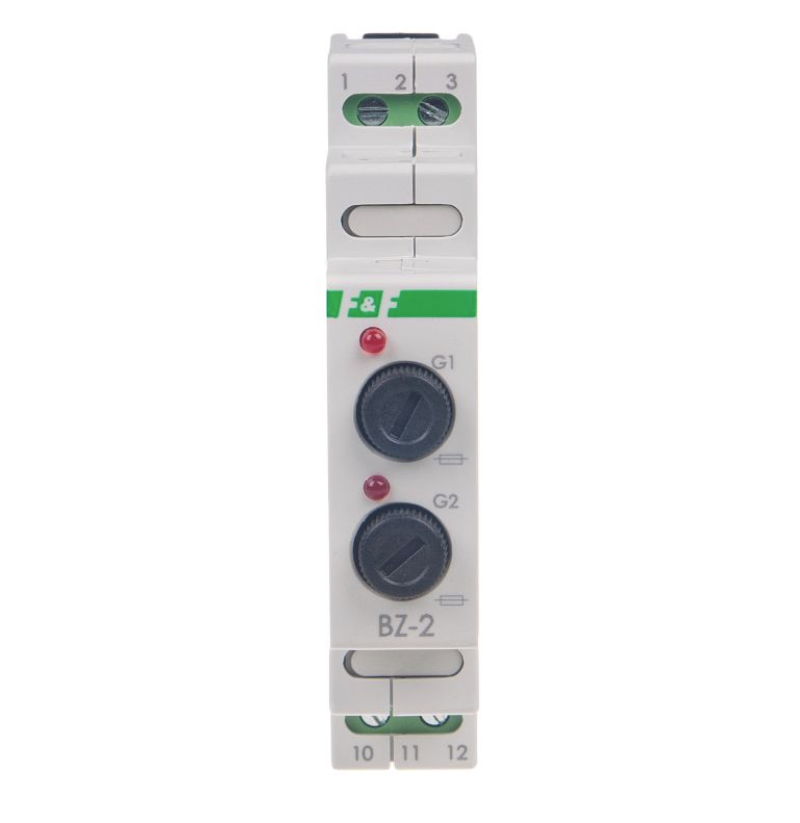

BZ-2 — wizualizacja urządzenia

Poznaj inne zalety BZ-2

Obudowa modułowa 18 mm

Na zewnątrz widoczna jest kompaktowa obudowa o szerokości 1 modułu, przeznaczona do zabudowy w rozdzielnicy.

Dwa gniazda wkładek

Front urządzenia obejmuje dwa dostępne gniazda na wkładki topikowe Ø5×20 mm, odpowiadające dwóm torom zabezpieczenia.

Czerwone diody LED

Na panelu znajdują się dwie diody LED informujące wizualnie o przepaleniu wkładki bezpiecznikowej.

Zaciski śrubowe

Widoczne zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm² zgodnie ze schematem instalacji.

Mocowanie na szynę TH-35

Konstrukcja obudowy zawiera element montażowy do osadzenia modułu na standardowej szynie TH-35 w skrzynce rozdzielczej.

Materiały dodatkowe

Zobacz także nasze inne urządzenie: Lampki sygnalizacyjne na szynę LK-713K, LK-BZ-3K

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz także nasze inne urządzenie: Moduły przekaźnikowe (przekaźniki interfejsowe) - przegląd oferty F&F

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz także nasze inne urządzenie: FOX prezentacja systemu sterowania wifi.

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz także: Rola lampek sygnalizacyjnych (kontrolnych) w instalacjach elektrycznych →

Schematy

Wymiary

Schemat podłączenia

Parametry techniczne

Napięcie zasilania wskaźnika zadziałania	160-250 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej	0-2,5 mm²
Prąd znamionowy In	6,3 A
Napięcie znamionowe	230 V
Liczba poziomów	2
Zakres temperatur pracy	-25-50 °C
Wymagana płytka zamykająca	Nie
Rodzaj wkładki bezpiecznikowej	Bezpiecznik G 5x20 mm
Rodzaj uchwytu bezpiecznika	Przykręcanie
Rodzaj wskaźnika zadziałania	LED
Rodzaj napięcia wskaźnika zadziałania	AC/DC
Rodzaj połączenia elektrycznego 1	Połączenie śrubowe
Sposób montażu	Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego	Tworzywo termoplastyczne
Kolor	Szary
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową	0-2,5 mm²
Przekrój przyłączanego przewodu jednodrutowego	0-2,5 mm²
Przekrój przyłączanego przewodu wielożyłowego	0-2,5 mm²
Szerokość	18 mm
Wysokość	90 mm
Głębokość	70 mm
Klasa palności materiału izolacyjnego zgodna z UL94	V0

Poznaj inne moduły bezpiecznikowe

BZ-1

Jednogniazdowy. Moduł bezpiecznikowy BZ-1 przeznaczony jest do zabezpieczenia odbiorników elektrycznych przed skutkami wzrostu prądu ponad dopuszczalną wartość.

BZ-3

Trójgniazdowy. Moduł bezpiecznikowy BZ-3 przeznaczony jest do zabezpieczenia odbiorników elektrycznych przed skutkami wzrostu natężenia prądu ponad dopuszczalną wartość.

BZ-4

Czterogniazdowy. Moduł bezpiecznikowy BZ-4 przeznaczony jest do zabezpieczenia odbiorników elektrycznych przed skutkami wzrostu prądu ponad dopuszczalną wartość.
