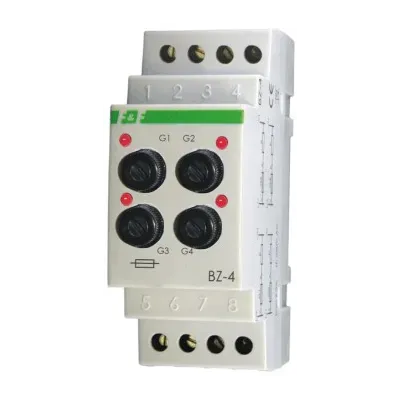

MODUŁ BEZPIECZNIKOWY BZ-4 F&F

Name: MODUŁ BEZPIECZNIKOWY BZ-4 F&F
Brand: F & F
SKU: 25452
Price: 86.79 PLN
Availability: OutOfStock

BZ-4

Moduł bezpiecznikowy BZ-4 F&F 4 gniazda

86,79 zł

Towar: Na zamówienie u dostawcy

Producent: F & F

Kod producenta: BZ-4

Kod kreskowy:

Darmowa wysyłka od 200zł - sprawdź szczegóły

porównaj

OPIS PRODUKTU

BZ-4

Moduł bezpiecznikowy BZ-4

Moduł bezpiecznikowy BZ-4 do ochrony obwodów

Ochrona obwodów elektrycznych

Moduł bezpiecznikowy BZ-4 to czterogniazdowe zabezpieczenie przeznaczone do ochrony odbiorników elektrycznych przed skutkami wzrostu prądu ponad dopuszczalną wartość. Urządzenie współpracuje z wkładkami topikowymi Ø5×20 mm i umożliwia zabezpieczanie obwodów o maksymalnym prądzie obciążenia 6,3 A oraz napięciu do 250 V AC/DC, zależnie od zastosowanej wkładki. Dzięki montażowi na szynie TH-35 moduł sprawdza się w rozdzielnicach elektrycznych stosowanych w automatyce budynkowej, domowej oraz w układach przemysłowych, gdzie liczy się uporządkowana instalacja i szybka diagnostyka stanu zabezpieczeń. Zadziałanie bezpiecznika, czyli przepalenie wkładki topikowej, jest sygnalizowane świeceniem czerwonej diody LED, co ułatwia lokalizację uszkodzonego toru i skraca czas obsługi serwisowej. BZ-4 zajmuje 2 moduły szerokości, pracuje w temperaturze od -25 do 50°C i posiada stopień ochrony IP20. To praktyczny wybór dla instalatorów poszukujących rozwiązań takich jak moduły zabezpieczające do rozdzielnicy, bezpieczniki topikowe na szynę oraz zabezpieczenia instalacji w kompaktowej, modułowej formie.

Dlaczego warto wybrać BZ-4?

Cztery gniazda bezpiecznikowe

Wkładki topikowe Ø5×20 mm

Maksymalny prąd 6,3 A

Napięcie do 250 V AC/DC

Sygnalizacja czerwoną diodą LED

Montaż na szynie TH-35

Szerokość 2 moduły

Temperatura pracy -25÷50°C

Stopień ochrony IP20

Pełny opis produktu — rozwiń / zwiń

Cztery niezależne tory zabezpieczenia

BZ-4 pozwala zorganizować ochronę czterech torów w jednym module rozdzielnicowym. Takie rozwiązanie upraszcza budowę instalacji, ogranicza liczbę oddzielnych elementów w szafie i ułatwia porządkowanie obwodów zasilających odbiorniki elektryczne.

Widoczna sygnalizacja przepalenia wkładki

Zadziałanie bezpiecznika jest sygnalizowane świeceniem czerwonej diody LED. Instalator lub obsługa techniczna może szybciej zidentyfikować tor wymagający wymiany wkładki, co przyspiesza diagnostykę i ogranicza przestoje w instalacji.

Kompaktowy montaż w rozdzielnicy

Obudowa o szerokości 2 modułów jest przystosowana do montażu na szynie TH-35, dlatego moduł można łatwo włączyć do standardowej rozdzielnicy. To korzystne w instalacjach domowych, budynkowych i technicznych, gdzie ważne są oszczędność miejsca oraz czytelny układ zabezpieczeń.

Zastosowanie BZ-4

Ochrona odbiorników

Zabezpiecza obwody przed skutkami przekroczenia dopuszczalnego prądu.

Szybka diagnostyka

Dioda LED wskazuje przepaloną wkładkę topikową.

Standardowy montaż

Pasuje do rozdzielnic z szyną montażową TH-35.

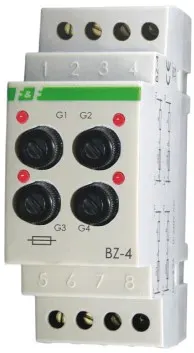

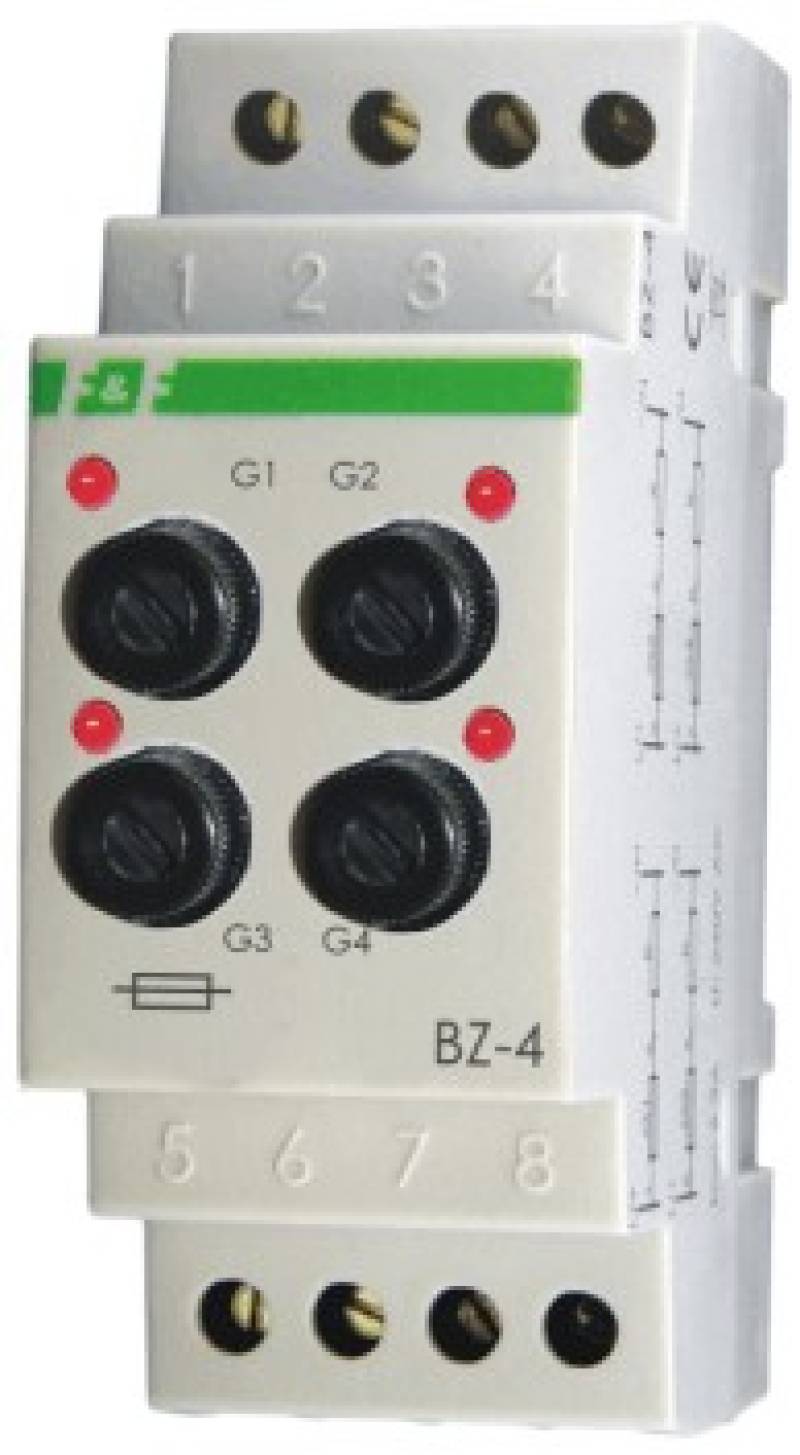

BZ-4 — wizualizacja urządzenia

Poznaj inne zalety BZ-4

Modułowa obudowa rozdzielnicowa

Urządzenie ma obudowę modułową o szerokości 2 modułów, przeznaczoną do montażu w skrzynce rozdzielczej.

Cztery widoczne gniazda bezpieczników

Na froncie znajdują się cztery gniazda przeznaczone do wkładek topikowych Ø5×20 mm, odpowiadające torom G1-G4.

Czerwone diody sygnalizacyjne

Widoczne diody LED informują o zadziałaniu bezpiecznika, czyli przepaleniu wkładki w zabezpieczanym torze.

Zaciski śrubowe

Moduł wyposażono w śrubowe zaciski przyłączeniowe do podłączenia przewodów obwodów zabezpieczanych.

Mocowanie na szynie TH-35

Konstrukcja obudowy umożliwia osadzenie urządzenia na standardowej szynie montażowej TH-35 w rozdzielnicy.

Materiały dodatkowe

Zobacz także nasze inne urządzenie: Lampki sygnalizacyjne na szynę LK-713K, LK-BZ-3K

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz także nasze inne urządzenie: Moduły przekaźnikowe (przekaźniki interfejsowe) - przegląd oferty F&F

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz także nasze inne urządzenie: FOX prezentacja systemu sterowania wifi.

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz także: Rola lampek sygnalizacyjnych (kontrolnych) w instalacjach elektrycznych →

Schematy

Wymiary

Schemat podłączenia

Parametry techniczne

Napięcie zasilania wskaźnika zadziałania	160-250 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej	0-2,5 mm²
Prąd znamionowy In	6,3 A
Napięcie znamionowe	230 V
Liczba poziomów	4
Zakres temperatur pracy	-25-50 °C
Wymagana płytka zamykająca	Nie
Rodzaj wkładki bezpiecznikowej	Bezpiecznik G 5x20 mm
Rodzaj uchwytu bezpiecznika	Przykręcanie
Rodzaj wskaźnika zadziałania	LED
Rodzaj napięcia wskaźnika zadziałania	AC/DC
Rodzaj połączenia elektrycznego 1	Połączenie śrubowe
Sposób montażu	Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego	Tworzywo termoplastyczne
Kolor	Szary
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową	0-2,5 mm²
Przekrój przyłączanego przewodu jednodrutowego	0-4 mm²
Przekrój przyłączanego przewodu wielożyłowego	0-2,5 mm²
Szerokość	35 mm
Wysokość	90 mm
Głębokość	70 mm
Klasa palności materiału izolacyjnego zgodna z UL94	V0

Poznaj inne moduły bezpiecznikowe

BZ-1

Jednogniazdowy. Moduł bezpiecznikowy BZ-1 przeznaczony jest do zabezpieczenia odbiorników elektrycznych przed skutkami wzrostu prądu ponad dopuszczalną wartość.

BZ-2

Dwugniazdowy. Moduł bezpiecznikowy BZ-2 zabezpiecza odbiorniki elektryczne przed skutkami wzrostu prądu ponad dopuszczalną wartość.

BZ-3

Trójgniazdowy. Moduł bezpiecznikowy BZ-3 przeznaczony jest do zabezpieczenia odbiorników elektrycznych przed skutkami wzrostu natężenia prądu ponad dopuszczalną wartość.

Pliki do pobrania

Deklaracja pochodzenia →Deklaracja RoHS →Karta katalogowa BZ-4 →Instrukcja obsługi BZ-4 →Schemat CAD — DXF →Deklaracja zgodności CE →Oświadczenie REACH →
