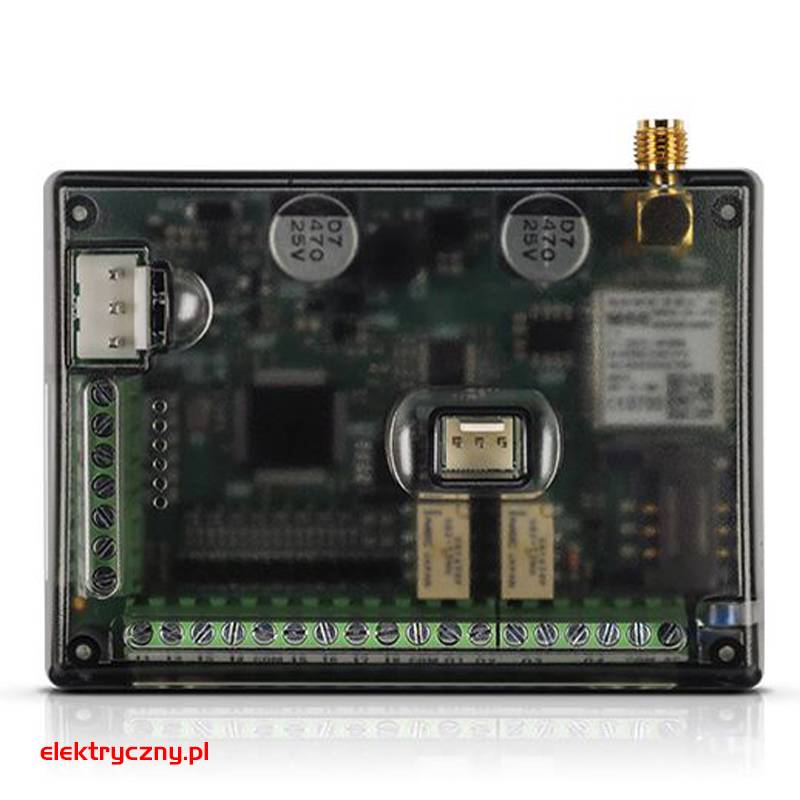

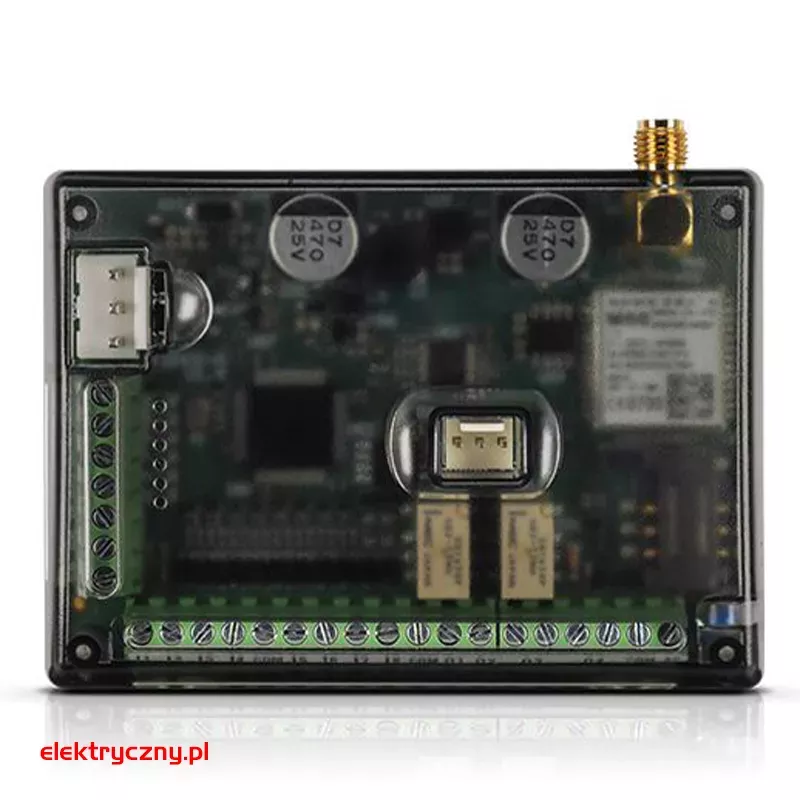

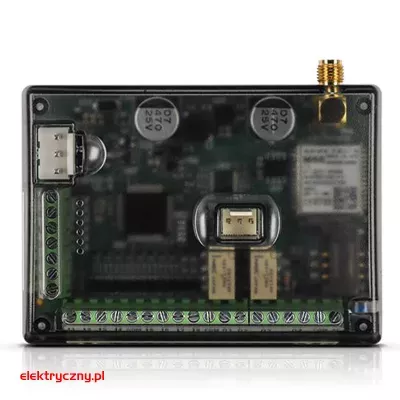

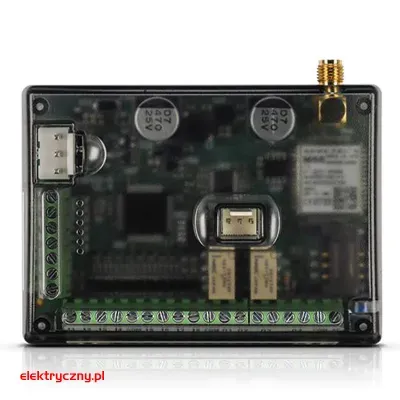

MODUŁ KOMUNIKACYJNY GPRS-A UNIWERSALNY SATEL

OPIS PRODUKTU



GPRS-A jest uniwersalnym modułem monitorującym, mogącym pracować autonomicznie lub w ramach systemu sygnalizacji włamania i napadu, a także systemów automatyki. Urządzenie wyposażone jest w telefon GSM, obsługujący transmisję danych w technologii 2G.

W systemach alarmowych moduł ten może służyć do realizacji monitoringu, współpracując z dowolną centralą alarmową. Połączenie z nią odbywa się za pośrednictwem jej dialera lub odpowiednio skonfigurowanych wyjść.

Urządzenie posiada 8 wejść, które można ustawić jako cyfrowe (NO, NC) lub analogowe. Te, które pracują jako analogowe, mogą być wykorzystywane w układach automatyki lub do monitorowania szerokiego spektrum zewnętrznych urządzeń, takich jak np. czujniki temperatury, ciśnienia, wilgotności. GPRS-A posiada także magistralę 1-Wire, do której można podłączyć maksymalnie 8 cyfrowych czujników temperatury DS-T1.

Moduł może wysyłać dane pomiarowe z użyciem otwartych protokołów komunikacyjnych: MQTT, JSON oraz MODBUS RTU, przez GPRS. Istnieje możliwość stworzenia serwera gromadzącego dane z wielu modułów. Informacje te mogą być obrabiane i wizualizowane, np. w celu nadzorowania parametrów środowiskowych panujących w grupie chłodni, magazynów czy hal produkcyjnych. Wpisuje się to w koncepcję tzw. Internetu Rzeczy (ang. IoT – Internet of Things). W odpowiedzi na przekroczenie zadanych wartości progowych sygnałów na wejściach analogowych lub z czujników 1-Wire, GPRS-A może raportować takie zdarzenie do stacji monitorującej lub wysłać powiadomienie wskazanym użytkownikom. Możliwe jest także zaprogramowanie automatycznej zmiany stanu wybranych wyjść, w odpowiedzi na określone zdarzenia, np. włączenie ogrzewania przy znacznym spadku temperatury.

Moduł oferuje powiadamianie maksymalnie 8 użytkowników, na kilka sposobów: wiadomościami SMS lub PUSH, bądź poprzez usługę CLIP.

Urządzenie posiada 4 programowalne wyjścia, którymi można sterować zdalnie z wykorzystaniem SMS, CLIP, aplikacji mobilnej GX CONTROL lub programu konfiguracyjnego GX Soft, a także poprzez IoT. GPRS-A może służyć do zdalnego sterowania systemem alarmowym lub innymi podłączonymi do modułu urządzeniami.

Programowanie i konfiguracja odbywa się na komputerze z zainstalowanym programem GX Soft. Połączenie z modułem może być lokalne, poprzez port RS-232 (TTL) modułu lub zdalne, przez GPRS.

Zdalna aktualizacja urządzenia (jego firmware’u) możliwa jest dzięki współpracy GPRS-A z oprogramowaniem UpServ.

• konwersja monitoringu telefonicznego na formaty SMS / GPRS
• przesyłanie powiadomień do max. 8 numerów telefonów
• powiadamianie: SMS / CLIP / PUSH
• 8 programowalnych wejść (NO / NC / analogowe)
• magistrala temperaturowych czujników cyfrowych 1-Wire (do 8 czujników)
• możliwość konfiguracji reakcji na przekroczenie zadanych wartości progowych:
  • na wejściach analogowych
  • z czujników 1-Wire
• wejście do kontroli zasilania AC
• 4 wyjścia (2 przekaźnikowe, 2 typu OC) sterowane za pomocą SMS / CLIP (do 1024 numerów) / GX CONTROL / GX Soft / przez IoT
• IoT - obsługa otwartych protokołów: MQTT, JSON, MODBUS RTU, przez GPRS
• możliwość sprawdzenia stanu konta pre-paid i powiadamianie o przekroczeniu limitu środków
• konfiguracja ustawień modułu:
  • lokalne - komputer z programem GX Soft podłączony do portu RS-232 (TTL) modułu
  • zdalnie - komputer z programem GX Soft łączący się z modułem przez GPRS
• współpraca z aplikacją mobilną GX CONTROL
• możliwość zdalnej aktualizacji oprogramowania (firmware)
• możliwość podłączenia dedykowanego zasilacza APS-612



DANE TECHNICZNE



Klasa środowiskowa:	II
Liczba wyjść typu OC:	2
Napięcie zasilania (±15%):	12 V DC
Liczba wejść:	8
Wymiary obudowy:	83 x 65 x 23 mm
Zakres temperatur pracy:	-10...+55 °C
Pobór prądu w stanie gotowości:	80 mA
Maksymalny pobór prądu:	220 mA
Masa:	110 g
Maksymalna wilgotność:	93±3%
Liczba wyjść przekaźnikowych typu NO:	2
Wyjścia O1…O2 (typ OC):	50 mA / 12 V DC
Wyjścia O3…O4 (przekaźnikowe, typ NO):	1000 mA / 30 V DC
Maksymalne dopuszczalne napięcie na wejściu AC:	25 V AC
