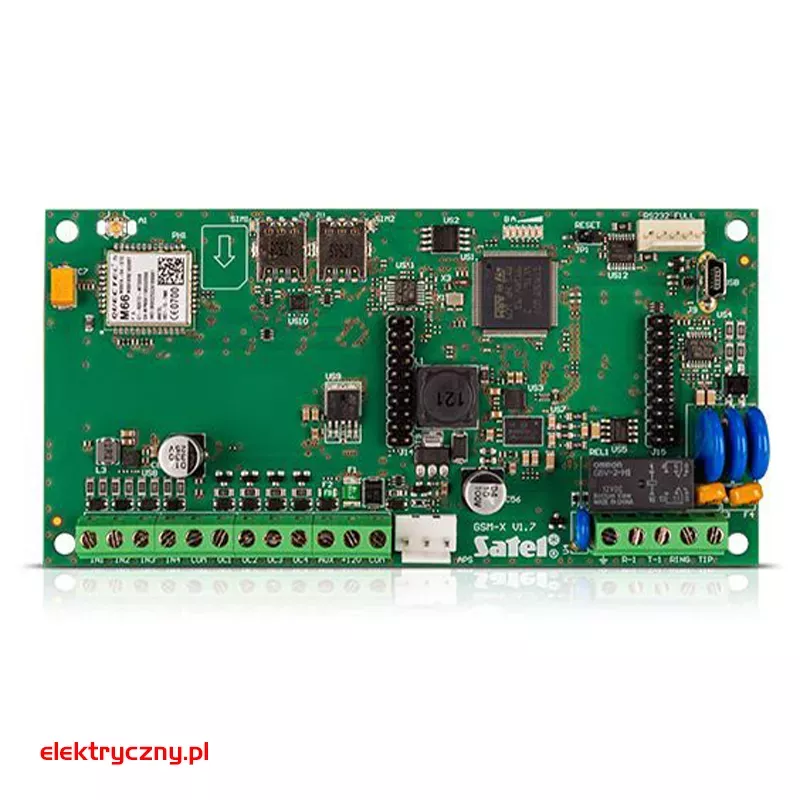

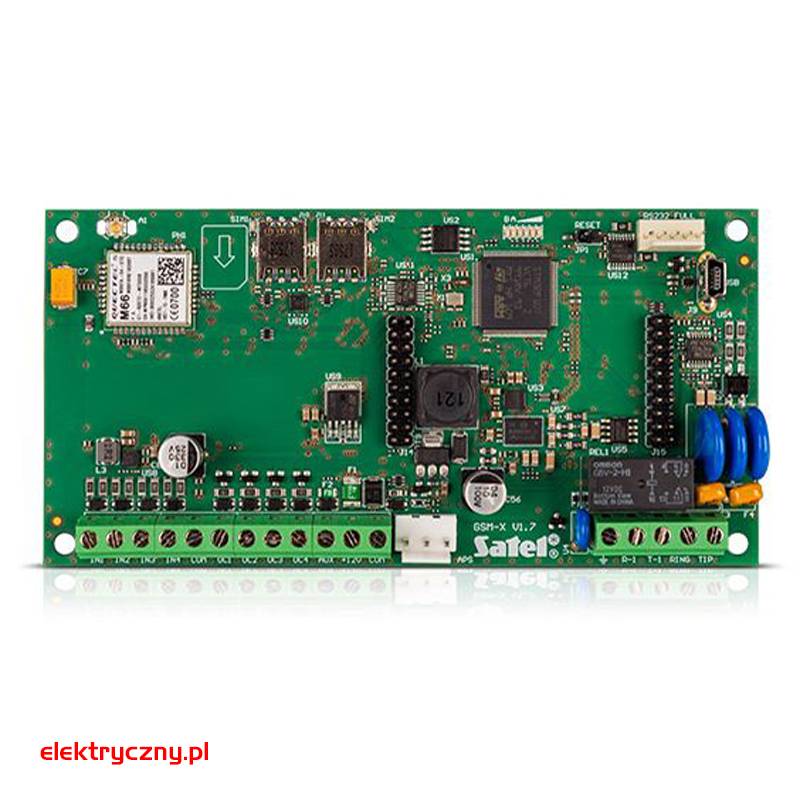

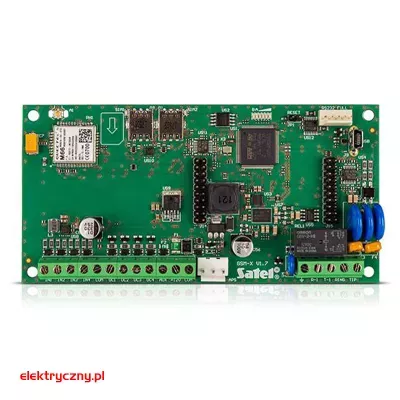

MODUŁ KOMUNIKACYJNY GSM/GPRS SATEL

OPIS PRODUKTU



GSM-X oferuje rozbudowaną funkcjonalność w obszarze komunikacji oraz obsługę kilku jej torów. Urządzenie to może służyć do realizacji monitoringu w systemach alarmowych. W tym celu wykorzystuje połączenie za pośrednictwem dialera dowolnej centrali alarmowej lub jej odpowiednio skonfigurowanych wyjść.

Istotną cechą komunikatora jest możliwość rozbudowy o moduł ethernetowy GSM-X-ETH, dzięki czemu monitoring może być realizowany dwoma niezależnymi torami (Ethernet i GPRS). Stała kontrola stanu połączeń ze stacją monitorującą oraz zastępowalność torów transmisji sprawiają, iż spełnione są wygórowane wymogi DP4 normy EN 50136 w zakresie tzw. Dual Path Reporting.

GSM-X oferuje powiadamianie maksymalnie 8 użytkowników, na kilka sposobów: głosowo, wiadomościami SMS lub PUSH, bądź poprzez usługę CLIP.

W przypadku central INTEGRA oraz INTEGRA Plus, połączenie z nimi może być realizowane przez RS-232. W ten sposób GSM-X zrealizuje monitoring i powiadamianie (treść pobierana z listy zdarzeń – INTEGRA Plus), a także zdalne połączenie z oprogramowaniem DLOADX oraz GUARDX.

Moduł posiada funkcję automatycznego przełączania komunikacji na tor GSM, w przypadku awarii analogowej linii telefonicznej. GSM-X może także pełnić rolę bramki GSM dla abonenckich central telefonicznych (PBX).

Urządzenie wyposażone jest w 4 programowalne wyjścia, którymi można sterować zdalnie z wykorzystaniem SMS, CLIP, DTMF, aplikacji mobilnej GX CONTROL lub oprogramowania konfiguracyjnego GX Soft. Dzięki temu GSM-X może być użyty do zdalnego sterowania systemem alarmowym lub innymi podłączonymi urządzeniami.

Do programowania i konfiguracji wykorzystuje się komputer z zainstalowanym programem GX Soft. Połączenie z modułem może odbywać się lokalnie, po podłączeniu do portu mini-USB modułu lub zdalnie, łącząc się z urządzeniem przez GPRS lub Ethernet*.

Zdalna aktualizacja urządzenia (jego firmware’u) możliwa jest dzięki współpracy GSM-X z oprogramowaniem UpServ.

Wbudowany telefon GSM posiada gniazda na dwie karty SIM. W przypadku problemów z zasięgiem sieci operatora pierwszej karty, moduł automatycznie przełącza się na drugą, zachowując ciągłość komunikacji.

• obsługa Dual Path Reporting zgodnie z DP4 wg EN 50136*
• konwersja monitoringu telefonicznego do: audio (GSM) / SMS / Ethernet* / GPRS
• przesyłanie powiadomień do max. 8 numerów telefonów
• powiadamianie: audio / SMS / PUSH / CLIP
• konwersja komunikatów PAGER na SMS
• symulowanie linii telefonicznej poprzez GSM - bramka GSM
• przełączanie na GSM przy awarii linii telefonicznej
• kompatybilność z centralami INTEGRA i INTEGRA Plus:
  • szybki transfer danych przez RS-232
  • konwersja monitoringu RS-232 / TCP/IP
  • automatyczne tworzenie treści powiadomień (INTEGRA Plus)
  • możliwość zdalnego połączenia z programami DLOADX i GUARDX
• odbiornik SMS i CLIP dla stacji monitorującej STAM-2
• 4 programowalne wejścia (NO, NC)
• 4 wyjścia (OC) sterowane za pomocą SMS / CLIP / DTMF / GX CONTROL / GX Soft
• obsługa dwóch kart SIM
• możliwość sprawdzenia stanu konta pre-paid i powiadamianie o przekroczeniu limitu środków
• konfiguracja ustawień modułu:
  • lokalne - komputer z programem GX Soft podłączony do portu USB modułu
  • zdalnie - komputer z programem GX Soft łączący się z modułem przez Ethernet* lub GPRS
• współpraca z aplikacją mobilną GX CONTROL
• możliwość zdalnej aktualizacji oprogramowania (firmware)
• możliwość podłączenia dedykowanego zasilacza APS-612
• możliwość rozbudowy o moduł ethernetowy GSM-X-ETH



DANE TECHNICZNE



Liczba wyjść typu OC:	4
Napięcie zasilania (±15%):	12 V DC
Liczba wejść:	4
Wymiary obudowy:	126 x 158 x 46 mm
Wymiary płytki elektroniki:	141 x 70 mm
Zakres temperatur pracy:	-10...+55°C
Pobór prądu w stanie gotowości:	100 mA
Maksymalny pobór prądu:	275 mA
Masa:	255 g
Maksymalna wilgotność:	93±3%
Klasa środowiskowa wg EN50130-5:	II
Liczba wyjść zasilających:	1
Wyjścia typu OC:	50 mA / 12 V DC
Wyjście AUX:	300 mA / 12 V DC
