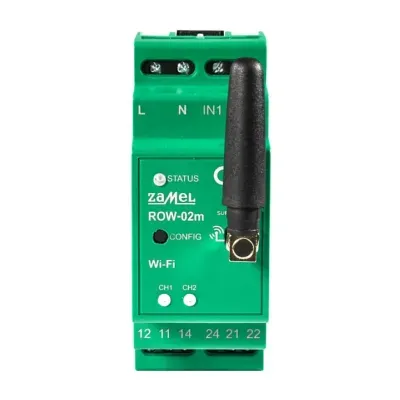

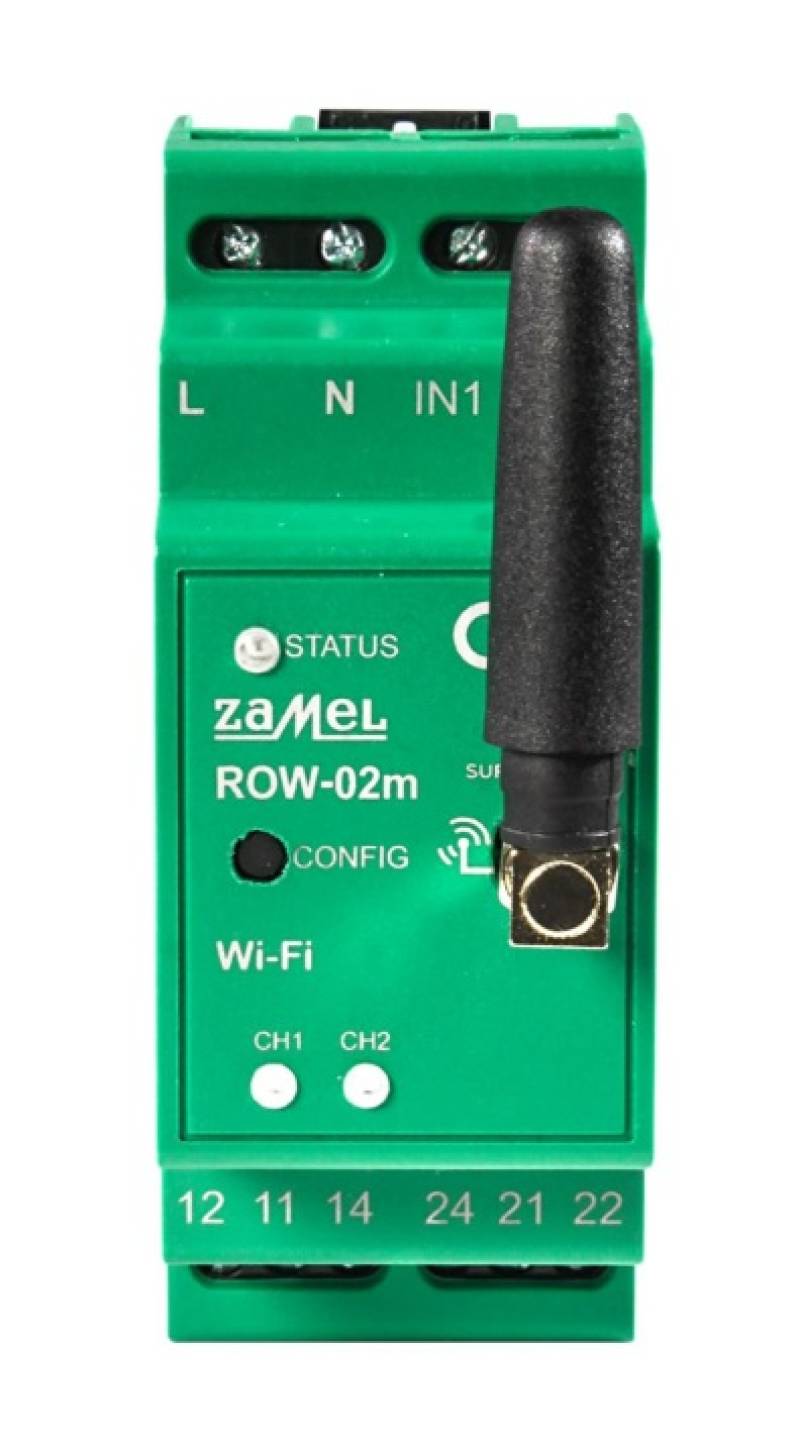

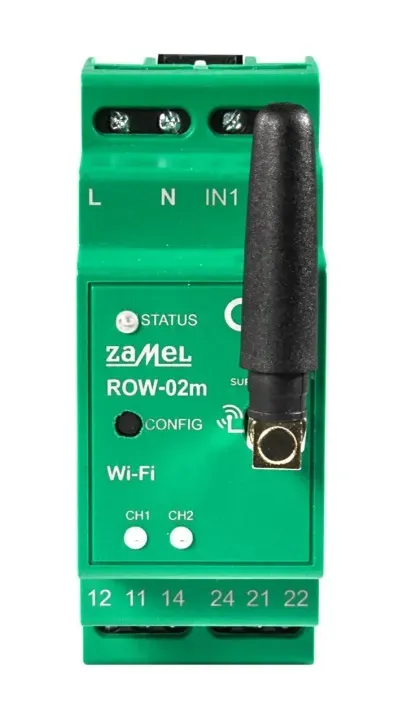

ODBIORNIK MODUŁOWY SUPLA WI-FI ROW-02M SPL10000016 ZAMEL

Odbiornik modułowy Wi-Fi ZAMEL SUPLA ROW-02M – 2 kanały 16 A, sterowanie przez telefon

ZAMEL SUPLA ROW-02M (SPL10000016) to dwukanałowy odbiornik Wi-Fi przeznaczony do niezależnego sterowania dwoma obwodami elektrycznymi. Urządzenie pozwala włączać i wyłączać oświetlenie oraz inne odpowiednio dobrane odbiorniki za pomocą aplikacji mobilnej SUPLA, a także tradycyjnych łączników ściennych.

Moduł jest przeznaczony do montażu w rozdzielnicy elektrycznej na szynie DIN TH-35. Zajmuje szerokość 35 mm, czyli dwóch standardowych modułów. Dzięki temu umożliwia rozbudowę instalacji o funkcje inteligentnego sterowania bez konieczności montowania osobnych odbiorników w poszczególnych puszkach.

SUPLA ROW-02M posiada dwa niezależne przekaźniki ze stykami przełącznymi NO/NC o obciążalności do 16 A / 250 V AC na kanał. Bezpotencjałowe styki umożliwiają sterowanie zarówno odpowiednio dobranymi obwodami 230 V, jak i kompatybilnymi obwodami niskonapięciowymi.

Urządzenie komunikuje się przez Wi-Fi 2,4 GHz, posiada zewnętrzną antenę i współpracuje z aplikacją SUPLA oraz platformą SUPLA Cloud.

Najważniejsze zalety odbiornika SUPLA ROW-02M

• Dwa niezależne kanały – sterowanie dwoma urządzeniami lub obwodami elektrycznymi.
• Obciążalność do 16 A na kanał – dla obciążeń zgodnych z kategorią AC-1 i parametrami przekaźnika.
• Styki przełączne NO/NC – większa elastyczność zastosowań niż w przypadku wyjść wyłącznie zwiernych.
• Styki bezpotencjałowe – możliwość współpracy z odpowiednio dobranymi obwodami 230 V oraz niskonapięciowymi.
• Sterowanie przez aplikację SUPLA – obsługa odbiorników z poziomu smartfona.
• Sterowanie lokalne – współpraca z przyciskami monostabilnymi i łącznikami bistabilnymi.
• Harmonogramy i automatyzacje – możliwość czasowego sterowania urządzeniami w systemie SUPLA.
• Zewnętrzna antena Wi-Fi – element układu komunikacji bezprzewodowej.
• Montaż na szynie DIN TH-35 – wygodna instalacja w rozdzielnicy.
• Szerokość dwóch modułów – 35 mm.

Jak działa dwukanałowy odbiornik Wi-Fi ROW-02M?

Odbiornik ROW-02M umożliwia niezależne przełączanie dwóch wyjść przekaźnikowych. Każdy kanał można obsługiwać lokalnie lub zdalnie przez aplikację SUPLA.

Przykładowo pierwszy kanał może sterować oświetleniem zewnętrznym, a drugi oświetleniem garażu. Użytkownik może włączać i wyłączać oba obwody niezależnie, bez konieczności stosowania dwóch oddzielnych modułów Wi-Fi.

Urządzenie posiada dwa wejścia sterujące, które umożliwiają podłączenie tradycyjnych łączników. Dzięki temu zachowana zostaje możliwość obsługi instalacji bezpośrednio z poziomu fizycznych przycisków.

Sterowanie oświetleniem telefonem przez SUPLA

Po połączeniu odbiornika z siecią Wi-Fi 2,4 GHz i dodaniu go do systemu SUPLA można sterować podłączonymi obwodami za pomocą aplikacji mobilnej.

System umożliwia także korzystanie z harmonogramów czasowych oraz funkcji zegara astronomicznego. Pozwala to dostosować działanie oświetlenia do określonych godzin lub pory wschodu i zachodu słońca.

Przykładowe zastosowania:

• Automatyczne włączanie oświetlenia ogrodowego po zachodzie słońca.
• Wyłączanie oświetlenia o ustalonej godzinie.
• Sterowanie dwoma niezależnymi obwodami z jednej aplikacji.
• Obsługa wybranych urządzeń z dowolnego miejsca z dostępem do internetu.
• Integracja z pozostałymi urządzeniami systemu SUPLA.

Dwa kanały 16 A – jakie urządzenia można podłączyć?

ROW-02M posiada dwa niezależne przekaźniki przełączne o maksymalnej obciążalności 16 A / 250 V AC na kanał w kategorii AC-1.

Styki bezpotencjałowe pozwalają wykorzystywać urządzenie do sterowania odpowiednio dobranymi obwodami elektrycznymi, zarówno sieciowymi, jak i niskonapięciowymi.

Przykładowe zastosowania obejmują:

• Oświetlenie wewnętrzne i zewnętrzne.
• Obwody sterowania urządzeń elektrycznych.
• Układy automatyki budynkowej.
• Urządzenia współpracujące z wejściami bezpotencjałowymi.
• Odbiorniki sterowane za pośrednictwem odpowiednio dobranego stycznika.

Uwaga dotycząca źródeł światła: wartość 16 A nie oznacza dopuszczalności podłączenia dowolnego obciążenia LED o tak wyliczonym prądzie. Instrukcja producenta podaje dla jednego kanału maksymalnie 60 W LED, 250 W CFL oraz 1000 W dla źródeł żarowych i halogenowych.

Przy doborze odbiorników należy uwzględnić rodzaj obciążenia, prądy rozruchowe i parametry przekaźnika.

Styki przełączne NO/NC – większa elastyczność instalacji

Każdy z dwóch kanałów urządzenia wyposażono w styk przełączny NO/NC. Oznacza to dostępność styku normalnie otwartego oraz normalnie zamkniętego.

Rozwiązanie pozwala dostosować sposób działania wyjścia do wymagań konkretnego obwodu sterowania. Dzięki separacji galwanicznej wyjść możliwe jest również wykorzystanie przekaźników w kompatybilnych obwodach niskonapięciowych.

Należy pamiętać, że zasilanie samego odbiornika wymaga napięcia 230 V AC, niezależnie od napięcia przełączanego przez styki.

Sterowanie tradycyjnymi łącznikami i przyciskami

ZAMEL ROW-02M współpracuje z dwoma rodzajami łączników:

• Monostabilnymi – przyciskami chwilowymi, np. dzwonkowymi.
• Bistabilnymi – standardowymi łącznikami światła bez podświetlenia.

Użytkownik może więc korzystać z tradycyjnych włączników, a jednocześnie sterować oświetleniem z poziomu telefonu.

Zewnętrzna antena Wi-Fi i montaż w rozdzielnicy

Odbiornik ROW-02M jest wyposażony w zewnętrzną, odkręcaną antenę Wi-Fi. Moduł komunikuje się w paśmie 2,4 GHz zgodnie ze standardami IEEE 802.11 b/g/n.

Urządzenie przeznaczone jest do montażu na szynie DIN TH-35. Ma wymiary 90 × 35 × 66 mm i zajmuje dwa moduły w rozdzielnicy elektrycznej.

Zasilanie wynosi 230 V AC, 50/60 Hz. Do podłączenia przewidziano 10 zacisków przyłączeniowych obsługujących przewody o przekroju do 2,5 mm².

Stopień ochrony urządzenia wynosi IP20, dlatego należy zapewnić odpowiednią obudowę i warunki montażu.

Ważne: instalację i podłączenie urządzenia do sieci 230 V powinien wykonać wykwalifikowany elektryk, zgodnie z instrukcją producenta. Przed podłączeniem należy zweryfikować dopuszczalne obciążenie każdego kanału.

Dane techniczne ZAMEL SUPLA ROW-02M

Najczęściej zadawane pytania (FAQ)

Do czego służy odbiornik SUPLA ROW-02M?

Umożliwia niezależne sterowanie dwoma obwodami elektrycznymi za pomocą aplikacji SUPLA oraz tradycyjnych łączników ściennych.

Czy ROW-02M można sterować oświetleniem przez telefon?

Tak. Po podłączeniu urządzenia do sieci Wi-Fi i skonfigurowaniu w systemie SUPLA można zdalnie włączać i wyłączać dwa niezależne obwody oświetlenia.

Ile kanałów ma ZAMEL ROW-02M?

Urządzenie posiada dwa niezależne kanały wyjściowe, każdy z własnym stykiem przełącznym NO/NC.

Czy ROW-02M ma styki bezpotencjałowe?

Tak. Odbiornik ma dwa przełączne styki bezpotencjałowe NO/NC, które mogą współpracować z odpowiednio dobranymi obwodami sterowania.

Czy można podłączyć 16 A obciążenia LED na kanał?

Nie należy utożsamiać obciążalności 16 A AC-1 z dopuszczalnym obciążeniem źródłami LED. Instrukcja producenta określa limit LED na 60 W na kanał.

Czy odbiornik współpracuje z tradycyjnymi włącznikami?

Tak. Obsługuje przyciski monostabilne oraz standardowe łączniki bistabilne bez podświetlenia.

Czy ROW-02M działa w sieci Wi-Fi 5 GHz?

Nie. Urządzenie komunikuje się w paśmie Wi-Fi 2,4 GHz.

Czy ROW-02M wymaga osobnej bramki SUPLA?

Nie. Urządzenie posiada wbudowany moduł Wi-Fi i może komunikować się z systemem SUPLA przez odpowiednio skonfigurowaną sieć.

Czy można ustawić automatyczne włączanie oświetlenia?

Tak. System SUPLA pozwala korzystać z harmonogramów oraz funkcji zegara astronomicznego, umożliwiając automatyczne sterowanie obwodami.

Czym różni się ROW-02M od ROW-04M?

ROW-02M posiada dwa kanały o maksymalnej obciążalności 16 A każdy i styki przełączne NO/NC. ROW-04M ma cztery kanały o maksymalnej obciążalności 5 A każdy. Oba modele są przeznaczone do montażu na szynie DIN i współpracują z systemem SUPLA.
