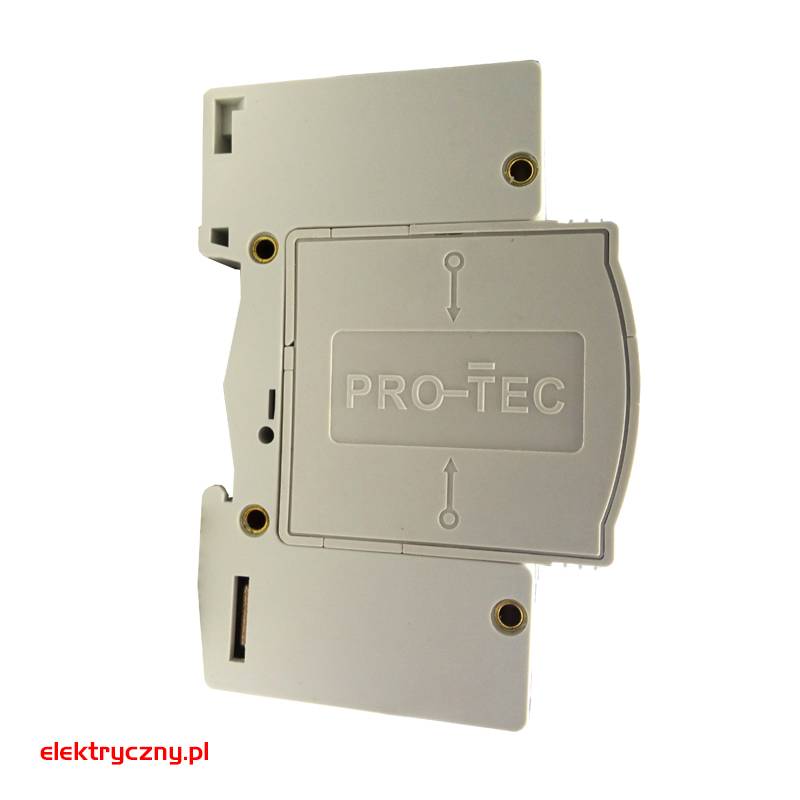

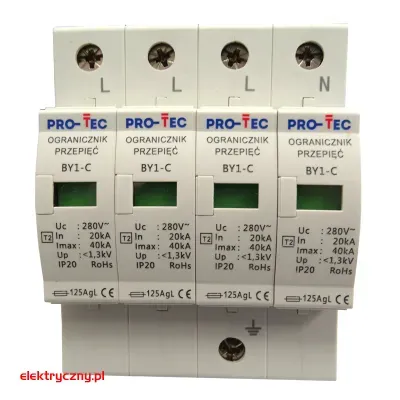

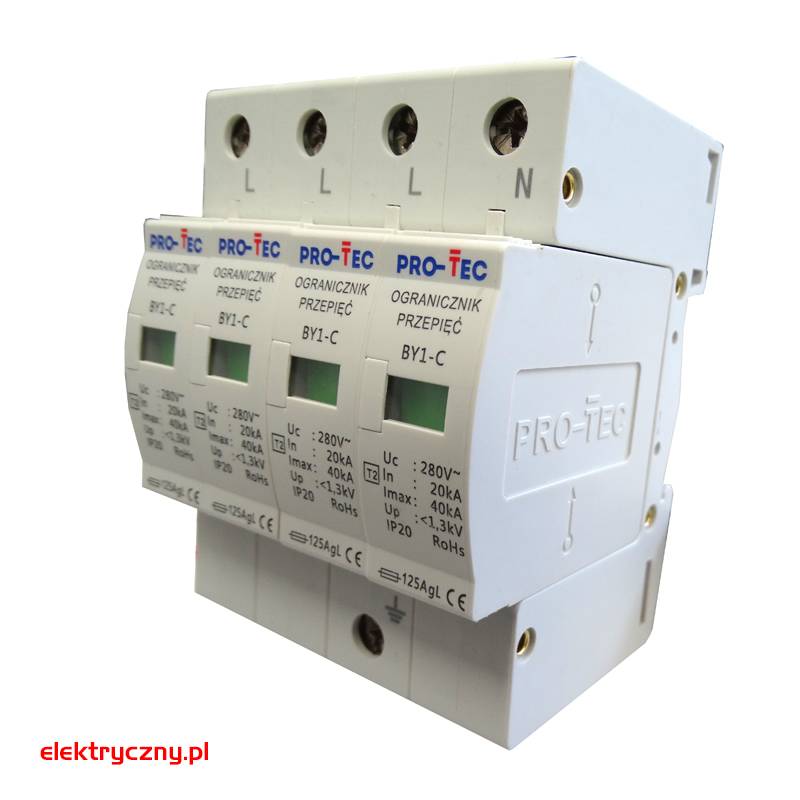

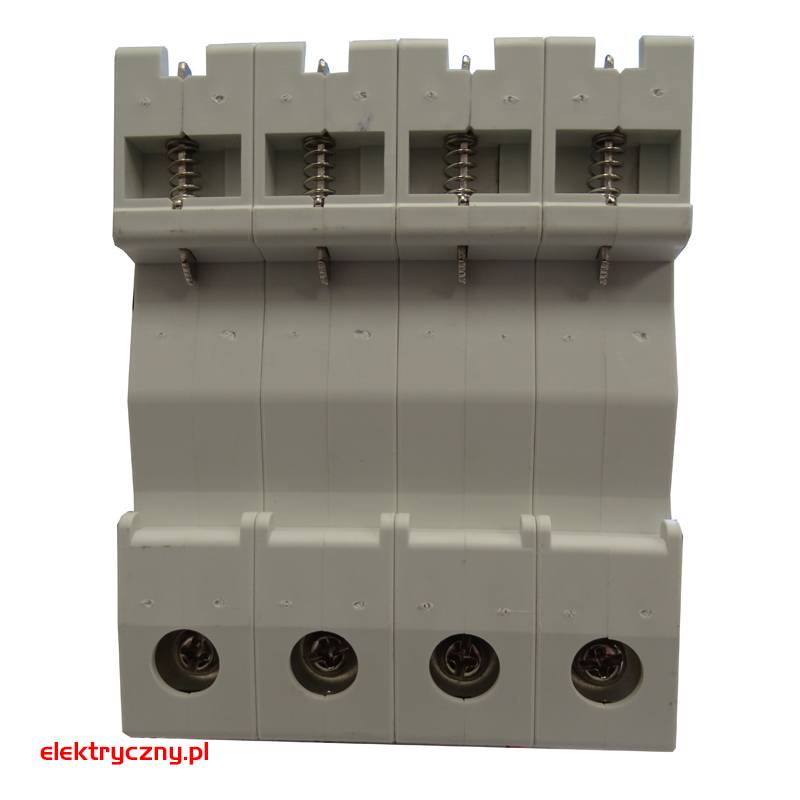

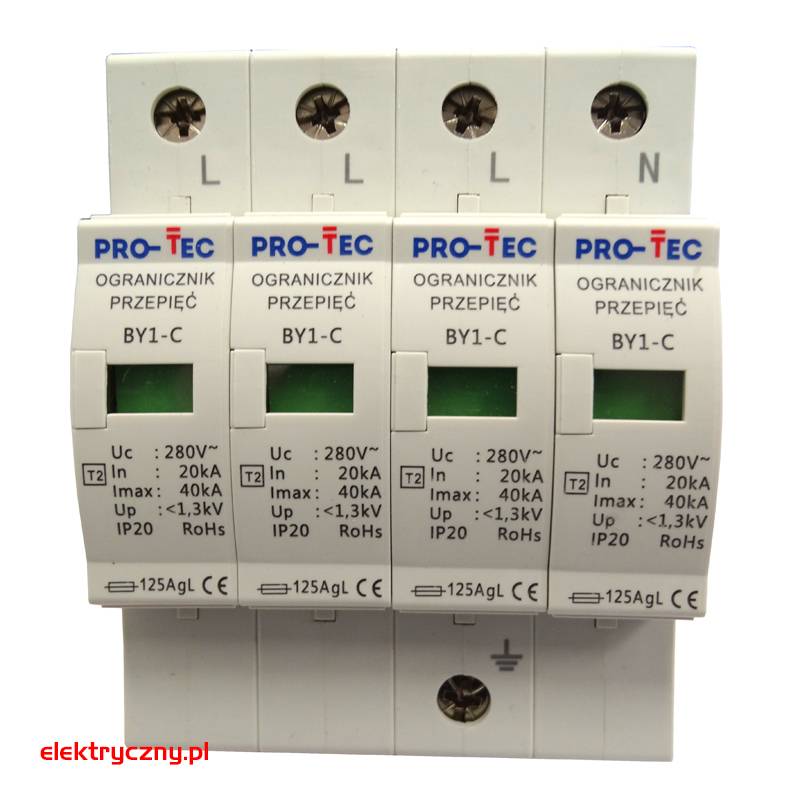

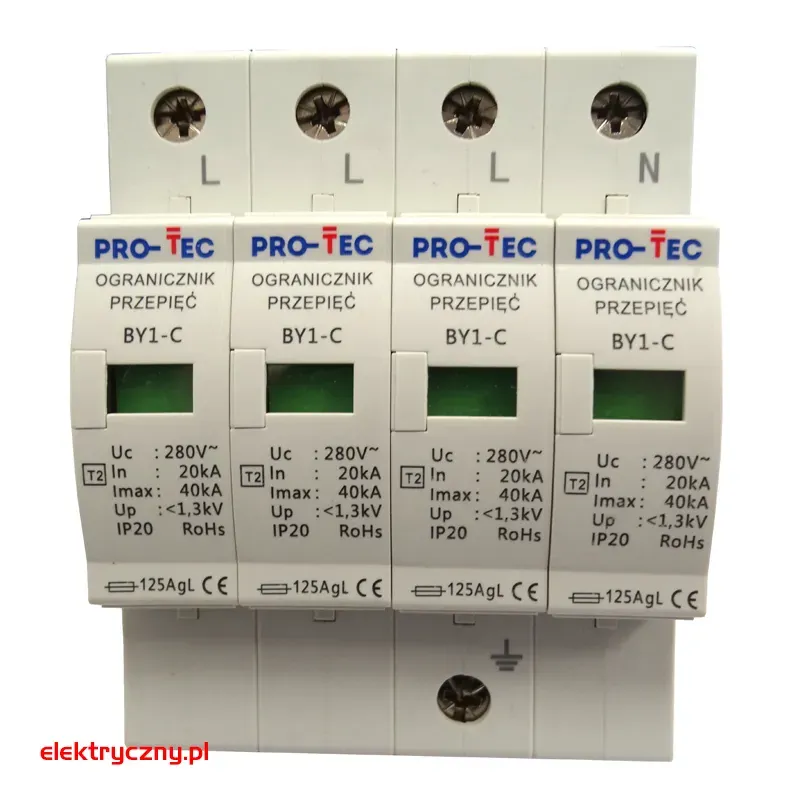

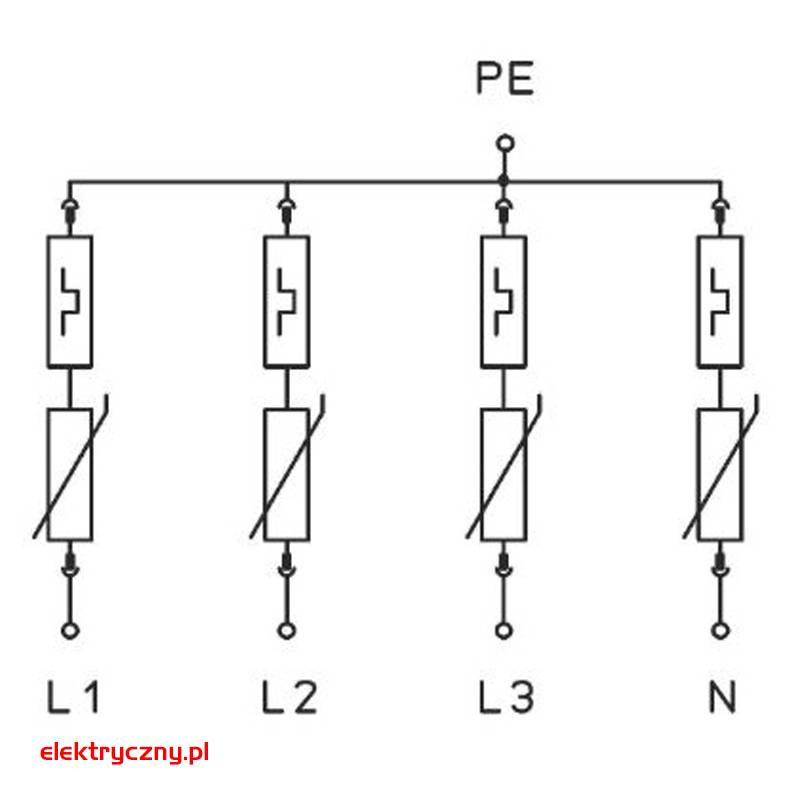

OGRANICZNIK PRZEPIĘĆ WARYSTOROWY BY1-C/4 4P KL. C PRO-TEC 3221040

+
Szt.
porównaj
Realizacja: Natychmiast

OPIS PRODUKTU



Przepięciówki warystorowe typu 2 BY1-C są przeznaczone do ochrony instalacji przed przepięciami indukowanymi powstałymi np. na skutek uderzenia pioruna w pobliskie obiekty, a także chronią przed przepięciami powstałymi na skutek operacji łączeniowych. Przepięcia tego typu powstają np. podczas spawania, uruchamiania silników o ciężkim rozruchu, podczas załączania lub wyłączania lnii, a także podczas zadziałania zabezpieczeń itp. Ograniczniki przepięć Pro-Tec typu 2 BY1-C badane są udarami o kształcie kształcie (8/20) μs odpowiadającymi niskoenergetycznym udarom indukowanym lub łączeniowym. Montuje się je w rozdzielnicy głównej jako pierwszy stopień ochrony, lub w rozdzielnicy piętrowej, oddziałowej, jako drugi stopień ochrony montowane za stopniem pierwszym zrealizowanym za pomocą ograniczników typu 1 BYB-50 lub typu 1+2 BY1-B+C lub BY2-B+C. Zatem zadaniem ograniczników typu 2 jest ograniczanie przepięć indukowanych, łączeniowych jak i przepięć zredukowanych przez wcześniejszy stopień ochrony do wartości wymaganej dla kategorii II przepięć. Sposób zastosowania ochrony typu 2 uzależniony jest od sposobu zasilania obiektu, rodzaju ochrony odgromowej i układu sieci zasilającej. Zastosowanie ograniczników typu 2 BY1-C jako pierwszego stopnia zabezpieczenia przeciwprzepięciowego obiektu jest możliwe w przypadku, gdy obiekt zasilany jest poprzez przyłącze kablowe, o długości kabla ułożonego w ziemi powyżej 150m, brak jest na obiekcie instalacji odgromowej, oraz nie ma w pobliżu obiektu wysokich budynków z instalacją odgromową i uziomach połączonych z uziomem chronionego obiektu. Aby zapewnić wymagany poziom ochrony w całej instalacji, należy ochronę typu 2 powtarzać co 15–20m, aby uchronić się przed niebezpieczeństwem wyindukowania się przepięcia w długich obwodach za ogranicznikami przepięć . Ograniczniki przepięć typu 2 BY1-C posiadają zdolność odprowadzania znamionowego prądu wyładowczego (8/20) μs do 20 kA, oraz maksymalnego prądu wyładowczego do 40 kA. Ograniczniki BY1-C wykonywane są w układzie czterobiegunowym składającym się z czterech warystorów włączanych pomiędzy L1, L2, L3, N a PE, lub w układzie trzech warystorów włączanych pomiędzy L1, L2, L3 a N i iskiernika sumacyjnego typu N-PE włączonego pomiędzy N a PE.



DANE TECHNICZNE



Prąd udarowy (10/350) [kA]:  7
max. prąd wyładowczy (Imax) [kA]:  40
Znamionowy Prąd wyładowczy (8/20) (In) [kA]:  20
Maksymalne znamionowe napięcie pracy AC [V]:  280
liczba biegunów:  4 P
liczba modułów:  4
napięciowy poziom ochrony (Up) [kV]:  ≤ 1.3
czas zadziałania (TA) [ns]:  ≤ 25
częstotliwość znamionowa [Hz]:  40-63
montaż:  szyna DIN
rodzaj podłączenia:  śrubowe
Stopień ochrony [IP]:  20
Maksymalny Dodatkowy Bezpiecznik gL/gG [A]:  125A
Temperatura pracy [°C]:  -40 do +80

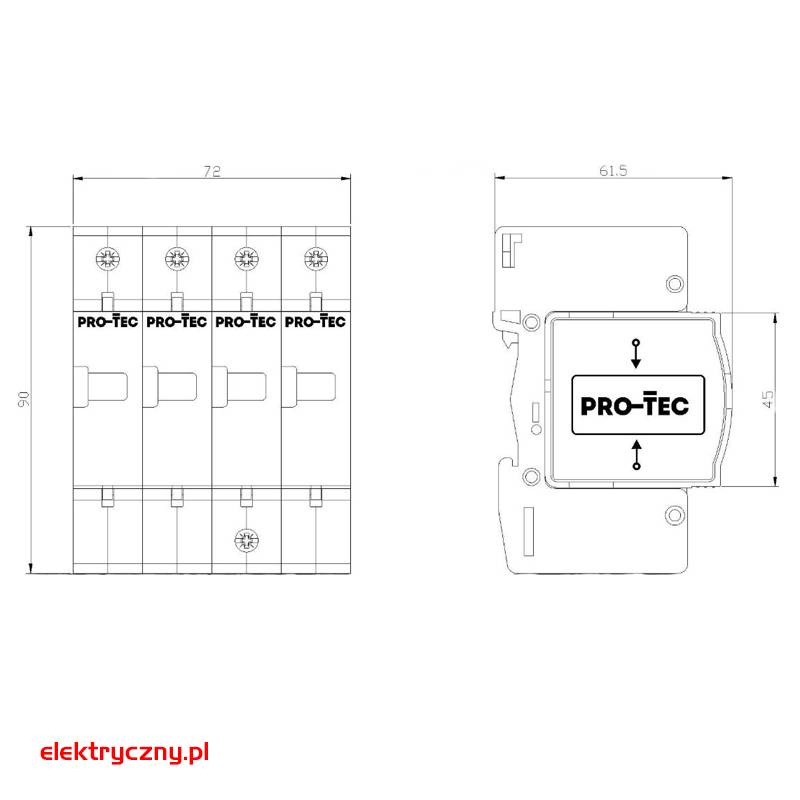

Wysokość zainstalowanego produktu [mm]:  90
Szerokość zainstalowanego produktu [mm]:  72
Głębokość zainstalowanego produktu [mm]:  66
