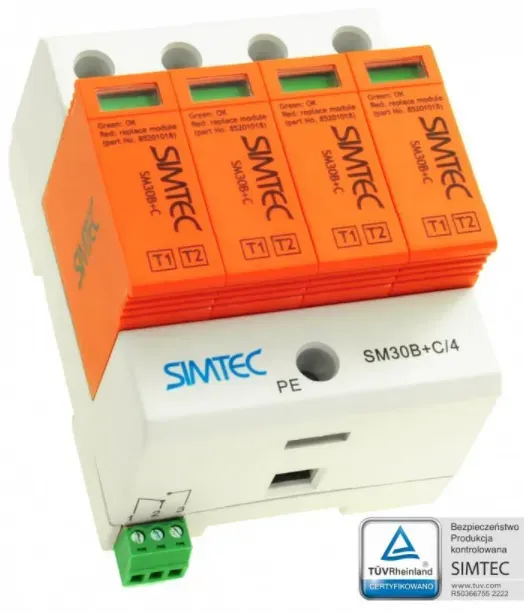

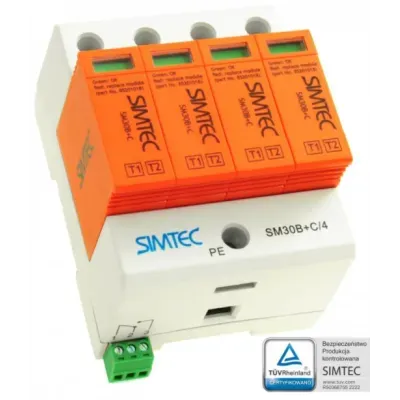

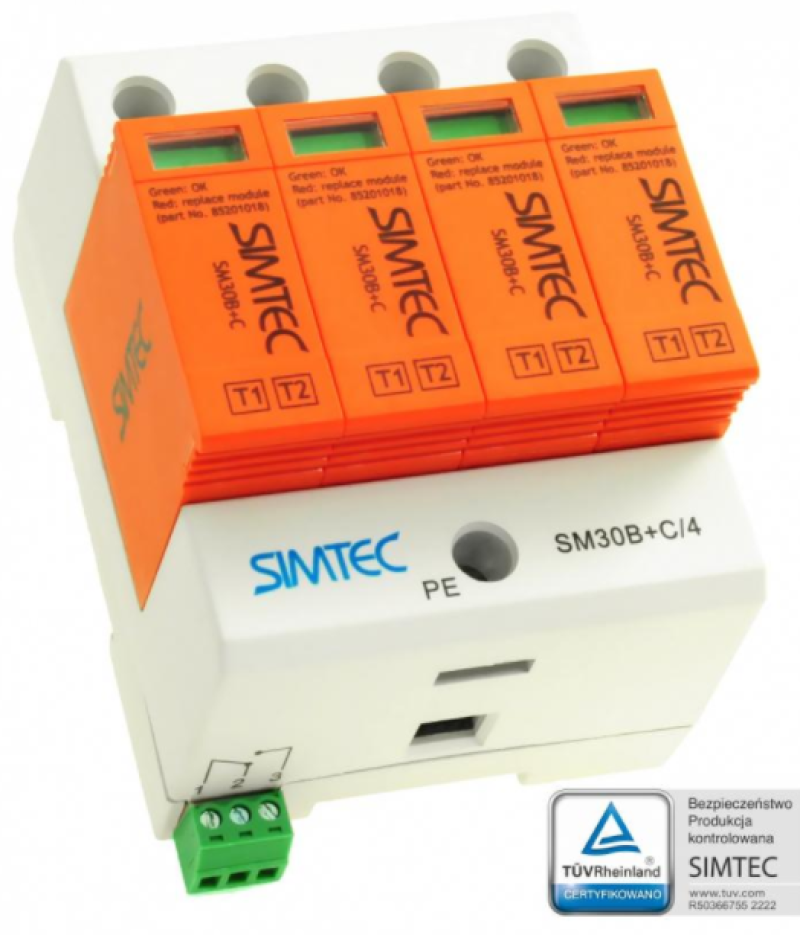

OGRANICZNIK PRZEPIĘĆ WARYSTOROWY SIMTEC SM 30B+C/4-275 4P KL. B+C SIMET

+
Szt.
porównaj
Realizacja: Natychmiast

OPIS PRODUKTU



Przepięciówka, nazywana dawniej odgromnikiem, to urządzenie mające za zadanie ochronę aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ogranicznik warystorowy, ograniczający, zbudowany jest z elementu nieliniowego najczęściej z warystora tlenkowego ZnO. W tego typu ogranicznikach wykorzystuje się silnie nieliniową charakterystykę warystora.

Zalety ograniczników ograniczających:

  • brak prądu następczego
  • precyzyjna nastawa napięcia zapłonu (zadziałania ochronnika)
  • stosunkowo nieduża wartość napięcia zapłonu
  • brak opóźnienia zapłonu ochronnika.

DANE TECHNICZNE



prąd znamionowy wyładowczy 8/20 μs (In) [kA]:  30
max. prąd wyładowczy (Imax) [kA]:  60
napięcie znamionowe (Un) [V]:  230
największe napięcie trwałej pracy (Uc) [V]:  275
liczba biegunów:  4 P
liczba modułów:  4
napięciowy poziom ochrony [kV]:  ≤ 1.5
czas zadziałania (TA) [ns]:  ≤ 25
częstotliwość znamionowa [Hz]:  40-63
montaż:  szyna DIN
rodzaj podłączenia:  śrubowe
Stopień ochrony [IP]:  20
Maksymalny Dodatkowy Bezpiecznik gL/gG:  125A
Temperatura pracy [°C]:  -40 do +85
Wysokość zainstalowanego produktu:  90,5 mm
Szerokość zainstalowanego produktu:  70,8 mm
Głębokość zainstalowanego produktu:  66 mm
