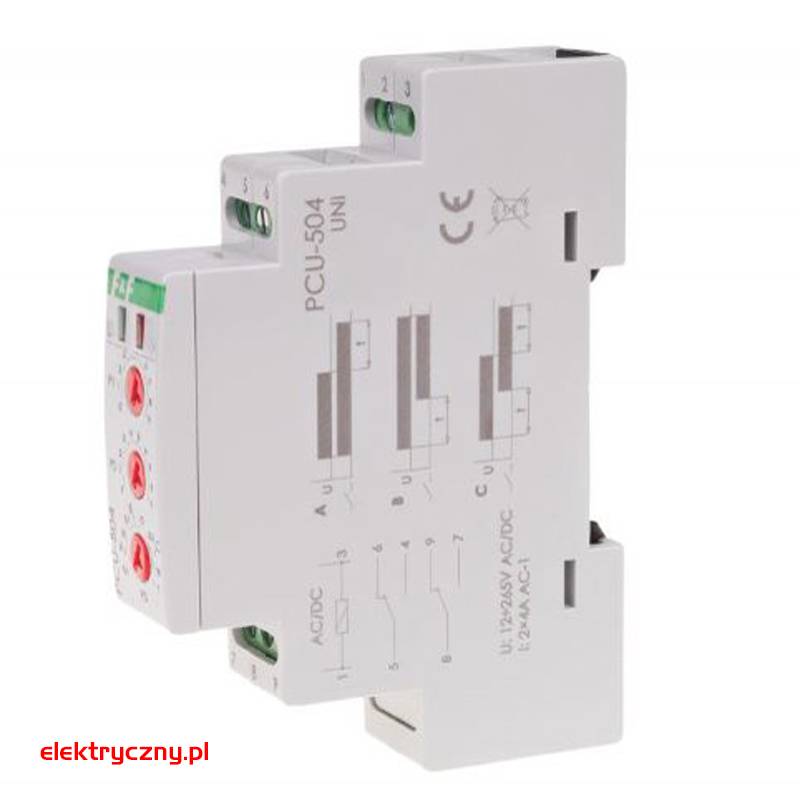

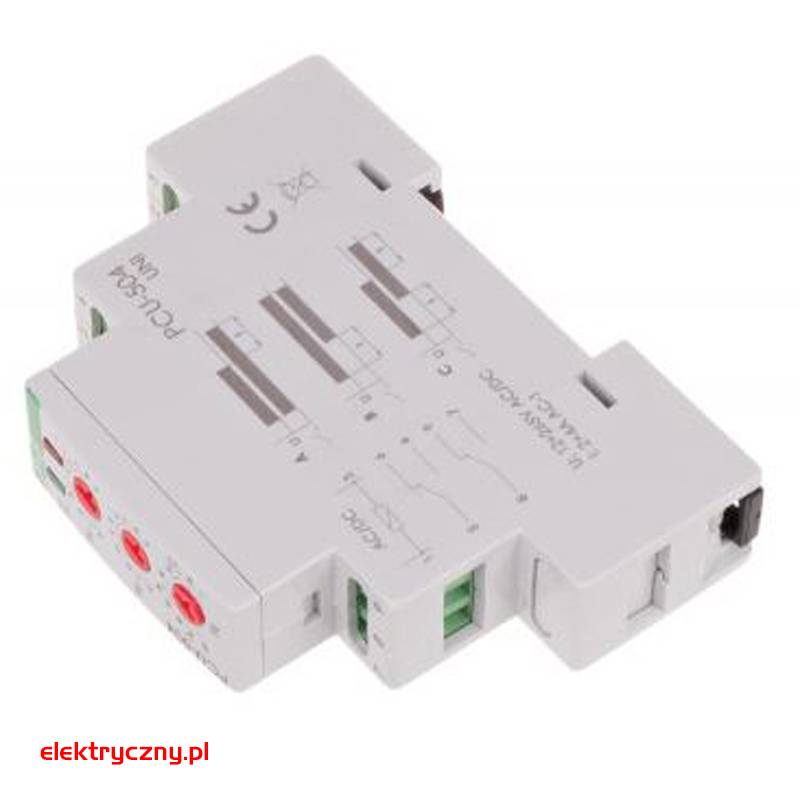

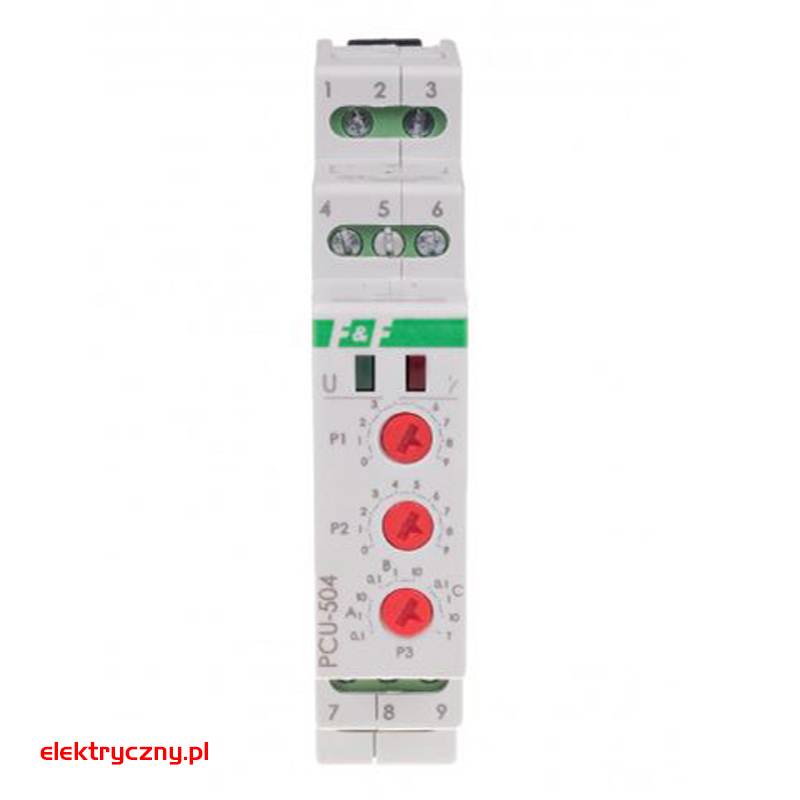

PRZEKAŹNIK CZASOWY PCU-504 UNI Z PODTRZYMANIEM F&F

OPIS PRODUKTU

Funkcje:
A-PODTRZYMANIE
Po włączeniu zasilania przekaźnika następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).
B-OPÓŹNIONE ZAŁĄCZENIE
Po podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7) aż do momentu zaniku napięcia zasilania.
C-OPÓŹNIONE ZAŁĄCZENIE Z PODTRZYMANIEM
Po podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).


Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw czasu i funkcji.
* Praca z nowymi ustawieniami funkcji i czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.

DANE TECHNICZNE



Napięcie zasilania	12÷264 V AC/DC
Tryb pracy	z podtrzymaniem po zaniku napięcia zasilania
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	2 × 4 A
Konfiguracja styków	2 × NO/NC
Separacja styku	TAK
Opóźnienie zadziałania	50 ms
Sygnalizacja stanu styku	LED czerwona
Czas działania - regulowany	0,1s÷10 min.
Sygnalizacja zasilania	LED zielona
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,56 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
