OPIS PRODUKTU

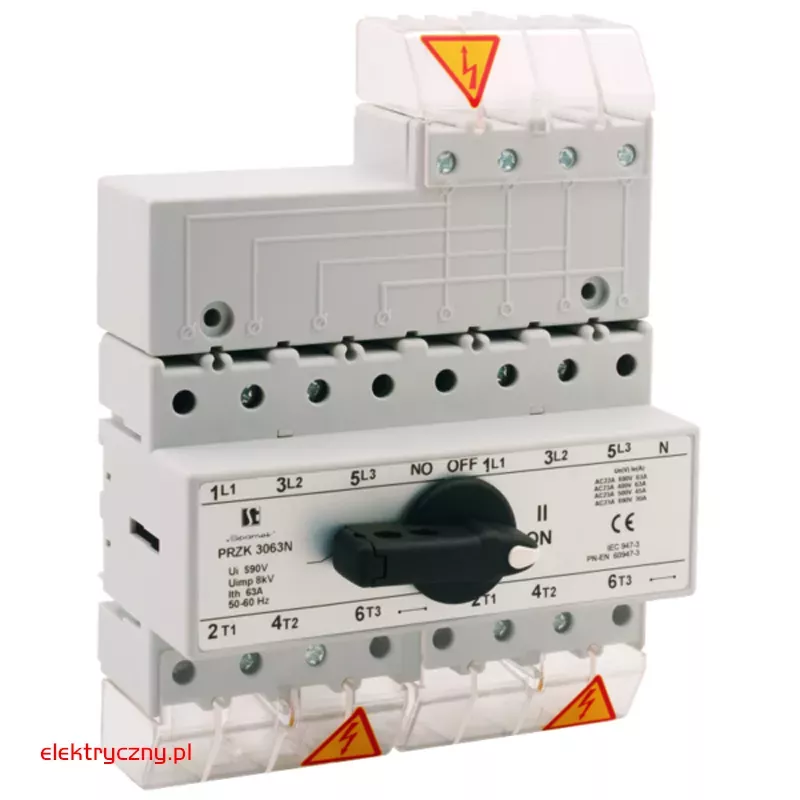

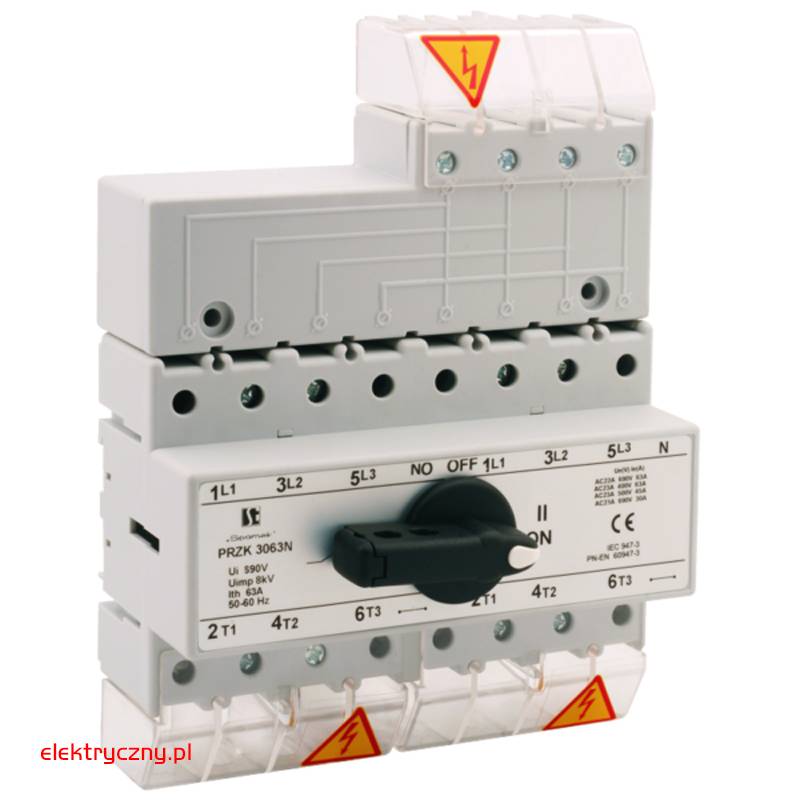

Przełączniki źródła zasilania PRZK są zbudowane na bazie rozłączników RSI w związku z tym posiadają wszystkie cechy tych rozłączników. Przełączniki PRZK stanowią konstrukcyjne połączenie, jedną wspólną pokrywą, dwóch rozłączników typu RSI. Rozwiązanie to zapewnia doskonałą sztywność układu, a co za tym idzie, pewność działania i bezpieczeństwo użytkowania. Przełączniki PRZK wyposażone w specjalne zaprojektowany sprzęgacz stanowią kompleksowe rozwiązanie potrzeby przełączania rodzajów zasilania np. Typu Sieć - Agregat.

Budowa

Rodzina łączników izolacyjnych RSI spełnia wszystkie wymagania stawiane nowoczesnej aparaturze niskonapięciowej i jest zgodna z dyrektywami: 73/23/EWG i 93/68/EWG.

Rodzina RSI posiada następujące cechy:

wysokie parametry elektryczne i niezawodne działanie aparatu zapewnione przez samoczyszczący układ nożowych styków oraz
efektywne komory gaszeniowe,

niezawodny mechanizm napędowy gwarantujący załączanie i wyłączanie aparatu niezależnie od szybkości przełączania przez operatora,

bezpieczeństwo obsługi zapewnione przez osłony zacisków o stopniu ochrony IP20 dostarczane w standardzie,

wykonanie 3 i 4 biegunowe, z czwartym biegunem rozłączalnym lub nierozłączalnym,

szybkie mocowanie na szynie TS35,

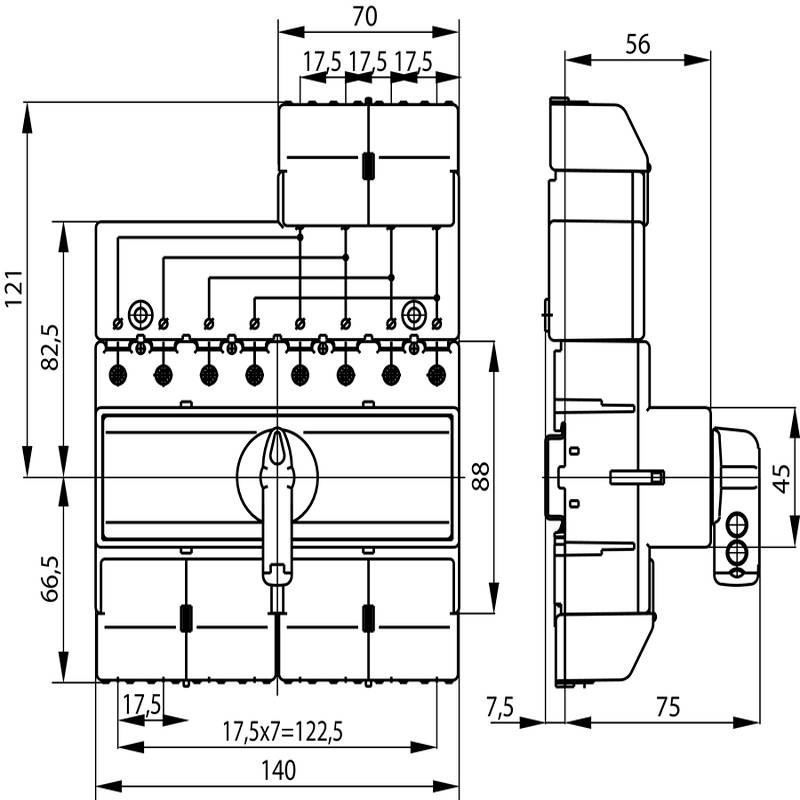

możliwość mocowania w większości standardowych rozdzielni bez żadnych dodatkowych elementów (wysokość płyty przedniej 45 mm),

możliwość zablokowania napędu i zabezpieczenia pokrętła w pozycji
wyłącz (0-OFF) za pomocą trzech kłódek,

bezpieczne zaciski przyłączeniowe,

przyłączanie przewodów nieobrobionych (bez końcówek kablowych) do 70 mm,

niezawodna identyfikacja stanu rozłącznika - pokrętło zawsze wskazuje aktualną pozycję styków,

specjalna konstrukcja pokrętła zewnętrznego uniemożliwiająca otwarcie drzwi rozdzielnicy w pozycji załącz (I-ON),

możliwość awaryjnego otwarcia drzwi rozdzielnicy (osłony) w stanie zamkniętym rozłącznika (wg instrukcji),

materiały użyte do produkcji nadają się do powtórnego przetworzenia i są przyjazne dla środowiska.

Prosimy o kontakt telefoniczny w celu potwierdzenia stanów magazynowych przed zakupem- towar wyprzedażowy.

DANE TECHNICZNE

Napięcie znamionowe izolacji Ui:	690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp:	8 kV
Prąd cieplny umowny w powietrzu Ith:	63 A
Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A:	63 A (690 V)
Prąd znamionowy łączeniowy Ie w kat. AC-23A:	63 A (400 V) 45 A (500 V) 30 A (690 V)
Moc znamionowa AC-23A dla trójfazowych standardowych silników asynchronicznych :	30 kW (400 V) 30 kW (500 V) 25 kW (690 V)
Prąd znamionowy łączeniowy Ie w kat. DC-21A:	63 A (220 V)
Prąd znamionowy łączeniowy Ie w kat. DC-22A:	40 A (220 V)
Prąd znamionowy łączeniowy Ie w kat. DC-23A:	30 A (220V)
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s):	1,8 kA
Prąd znamionowy załączalny zwarciowy Icm:	6 kA
Prąd znamionowy zwarciowy umowny:	15 kA (wkładka bezpiecznikowa gL/gG 63 A)
Trwałość mechaniczna:	10000 (cykli)
Trwałość łączeniowa:	1500 (cykli)
Przekrój przewodów przyłączeniowych:	6...16 mm² (sztywnych)
Masa:	0,3...0,32 kg
Moment dokręcania zacisków:	2 Nm
Odporność na wibrację (wg IEC 60068-2-6):	2...100 Hz (częstotliwość) ± 1 mm (amplituda) ± 0,7 g (przyspieszenie)
Odporność na udary (wg IEC 60068-2-27):	15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu)
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30):	55°C (temperatura otoczenia) 95% (wilgotność względna)
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52):	ostrość próby 1
Liczba biegunów:	4
Pokrętło rozłącznika:	na rozłączniku czarnym

PRZEŁĄCZNIK ŹRÓDŁA ZASILANIA 63A PRZK-4063\W02 SPAMEL
