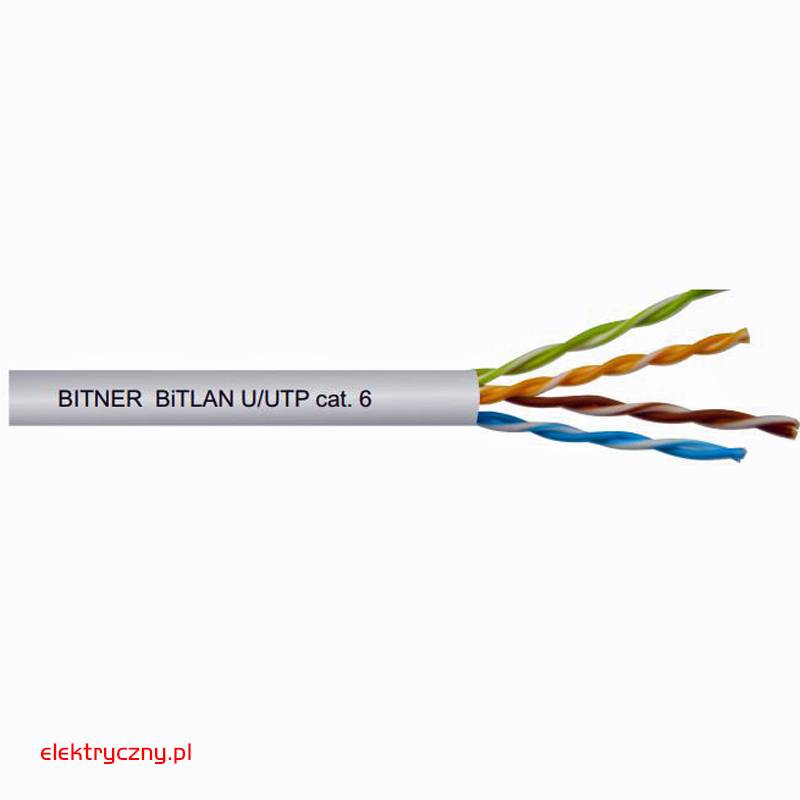

PRZEWÓD TELEINFORMATYCZNY SIECIOWY UTP 4x2x0,5mm2 cat. 6 TI0044 BITNER

porównaj
Realizacja: Natychmiast
Dokomenty do pobrania:
102406151217_BiTLAN U_UTP cat.6_350MHz.pdf

OPIS PRODUKTU



Przewody BiTLAN U/UTP cat. 6 przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 350 MHz. Przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej powyżej 1 Gb/s. Kable stosuje się do ułożenia na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1:2011, ISO/IEC 11801 2nd ed., ANSI/TIA568-C.2, jak również do zastosowania w sieciach przemysłowych nie narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. W miejscach o podwyższonych wymaganiach przeciwpożarowych stosuje się kable z powłoką bezhalogenową LSOH nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg PN-EN 50268-2, IEC 61034-2 i o ograniczonym wydzielaniu gazów korozyjnych wg PN-EN 50267.

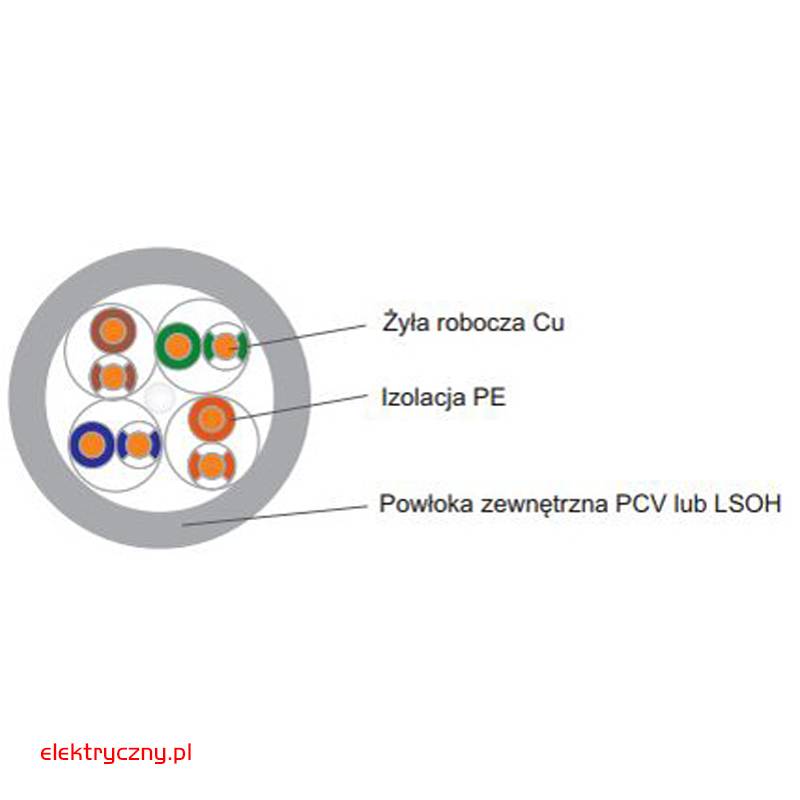

  • Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej.
  • Izolacja: specjalna mieszanka poliolefinowa.
  • Kolory izolacji żył: zielona, niebieska, brązowa,pomarańczowa skręcona w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym.
  • Ośrodek: cztery pary żył skręcone w ośrodek na okrągłym centralnie ułożonym elemencie separującym.
  • Powłoka zewnętrzna: PCV lub specjalny polimer bezhalogenowy LSOH.
  • Kolor powłoki: szary RAL 7035 w przypadku powłoki PCV.



DANE TECHNICZNE



rodzaj kabla:  teleinformatyczny
min. promień gięcia połączenia na stałe [x∅]:  4
warunki układania:  wewnętrzny
odporność środowiskowa:  -
materiał żyły:  miedź
ilość żył:  8
Przekrój żyły:  0,5
temperatura pracy[°C]:   -30 ÷ +70
rezystancja pętli żył/pary w temp. 20°C (max) [Ω/km]:  165
asymetria rezystancji żył w parze[%]:  ≤ 2
pojemność skuteczna dowolnej pary przy 1 kHz [nF/km]:  50 ± 5
asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max) [pF/km]:  1600
Impedancja falowa [Ω]:  100 ± 5
prędkość propagacji NVP [%]:  69
tłumienność odbiciowa par w zakresie częstotliwości dB (min):  f = 4÷10 MHz: 20+5lg(f)
f = 10÷20 MHz: 25
f = 20÷200 MHz: 25-7lg(f/20)
ciężar [g/m]:  38
krążek [m]:  305
