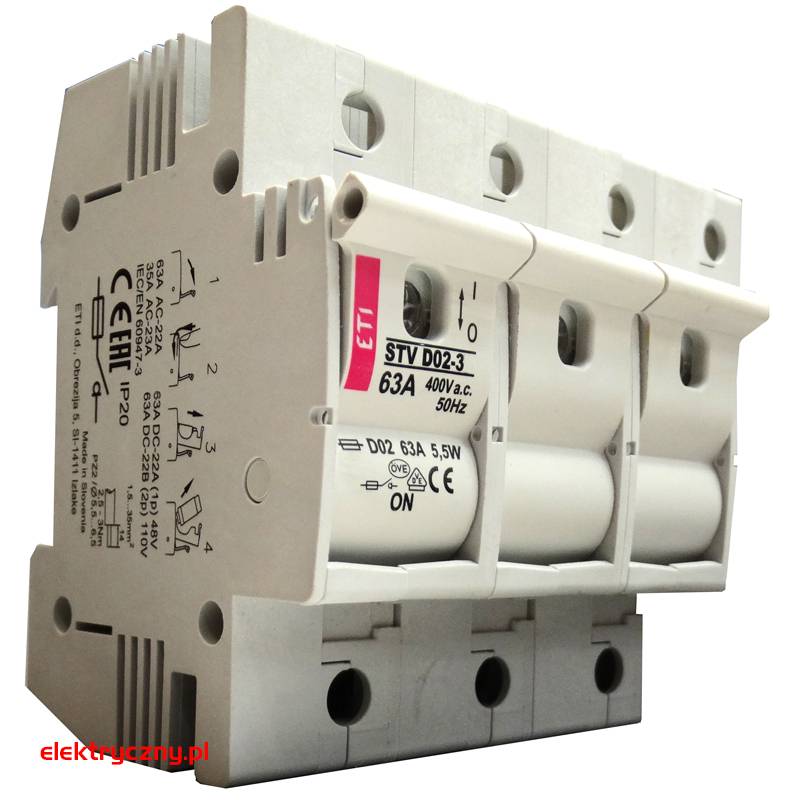

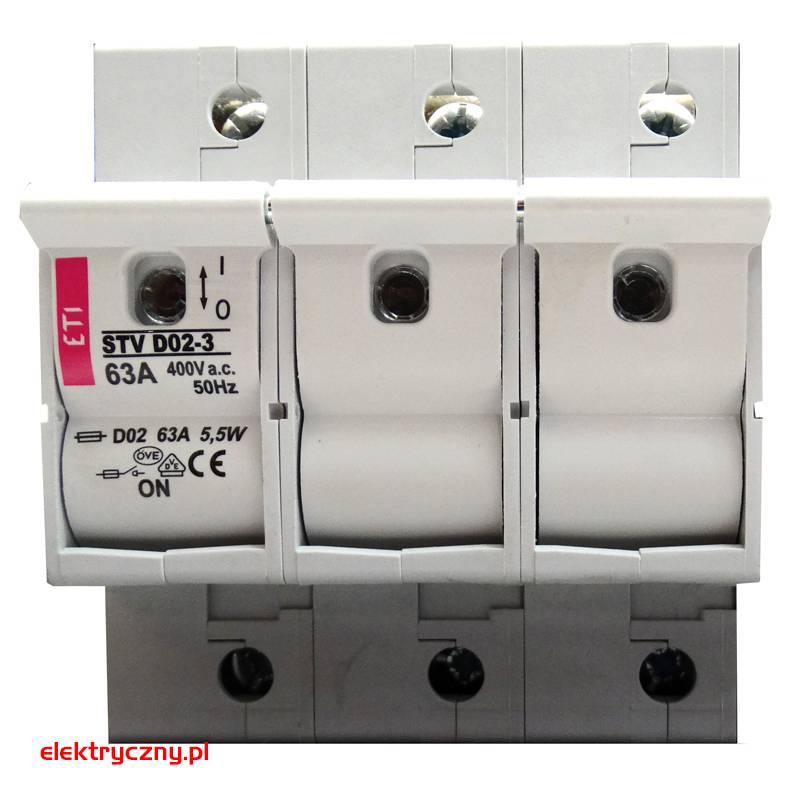

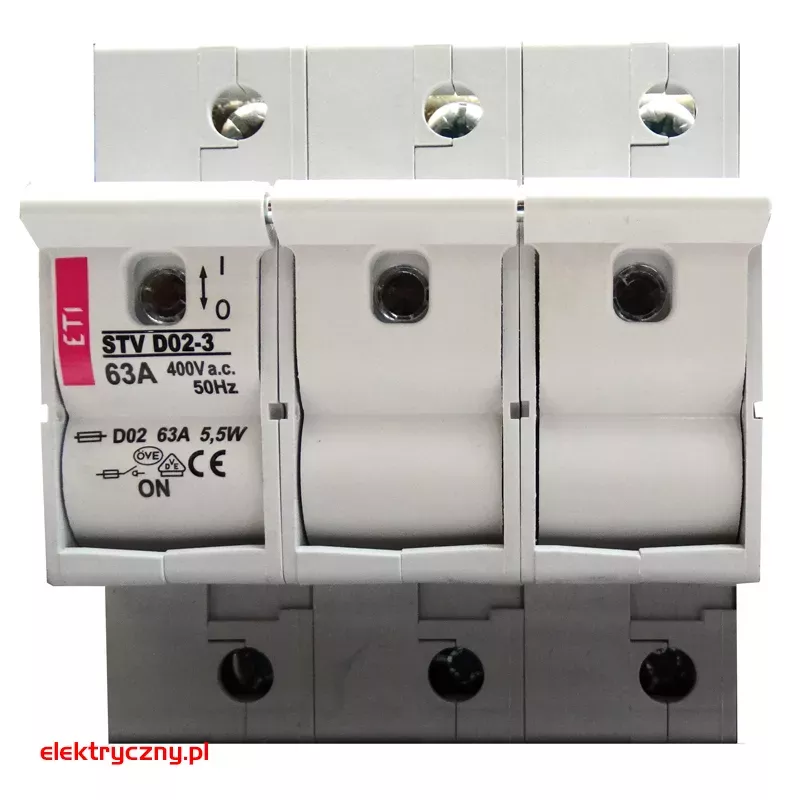

ROZŁĄCZNIK IZOLACYJNY BEZPIECZNIKOWY STV D02 63A 3p ETI

Realizacja: Natychmiast

OPIS PRODUKTU

Zadaniem rozłącznika izolacyjnego STV jest zabezpieczenie instalacji elektrycznej za pomocą bezpieczników typu D01 lub D02. W aparacie tym wymienione wkładki są wymienne.

Zalety:

• umożliwia wymianę przepalonej wkładki topikowej bez niebezpieczeństwa dotknięcia części będących pod napięciem,
• nie ma potrzeby stosowania główki bezpiecznikowej; prawidłowy kontakt wkładki topikowej zapewniony jest poprzez odpowiedni układ zacisków sprężynowych,
• możliwość przyłączania zasilania zarówno “od góry“ jak i “z dołu”,
• możliwość plombowania w pozycji zał. i wył. również bez włożonej wkładki topikowej,
• kategorie pracy: AC 22B, AC 23B (35A), DC 22B,
• znamionowa zdolność zwarciowa 50 kA,
• wykonanie 1-polowe, 2p, 3p, 1p+N, 3p+N,
• prąd znamionowy w zależności od wkładek od 2 do 63A,
• zastosowanie rozłącznika z wkładką daje możliwość efektywnej współpracy z wyłącznikami nadprądowymi.



DANE TECHNICZNE



prąd znamionowy (zależny od wkładek) In [A]:	2-63
napięcie znamionowe [V]:	230/400
typ rozłącznika:	D0
znamionowa zdolność zwarciowa [kA]:	50
ilość biegunów:	3 P
ilość faz:	3
ilość modułów:	4,5
znamionowe napięcie izolacji Ui:	400 V
rodzaj zacisków:	śrubowe
wytrzymałość elektryczna (przełączeń):	1500
wytrzymałość mechaniczna (przestawień):	8500
Temperatura pracy [°C]:	-5 ÷ +40
montaż:	szyna DIN
waga [g]:	357
Wysokość zainstalowanego produktu [mm]:	83
Szerokość zainstalowanego produktu [mm]:	80
Głębokość zainstalowanego produktu [mm]:	70
