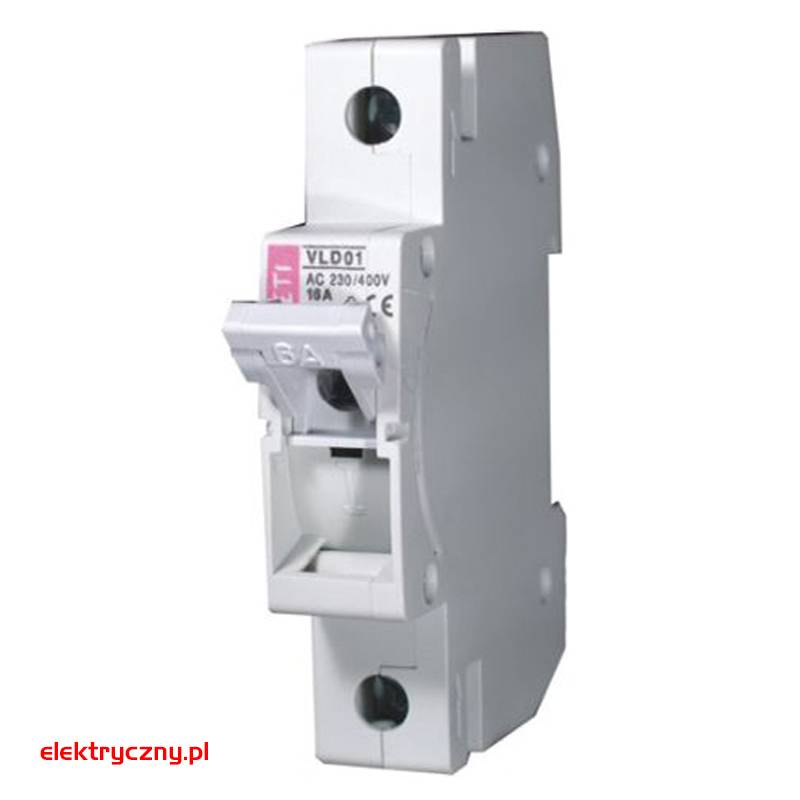

ROZŁĄCZNIK IZOLACYJNY BEZPIECZNIKOWY VLD 01 10A 1P ETI

OPIS PRODUKTU

Rozłącznik bezpiecznikowy jest aparatem zabezpieczającym z wymienną wkładką topikową. Pozwala wykorzystać eksploatacyjne zalety systemu bezpiecznikowego D0: – umożliwia wymianę przepalonej wkładki topikowej bez niebezpieczeństwa dotknięcia części pod napięciem – nie ma potrzeby stosowania główki bezpiecznikowej; prawidłowy kontakt wkładki zapewniony jest poprzez układ zacisków sprężynowych – zarówno w pozycji 1 jak i 0 widoczny jest wskaźnik zadziałania wkładki topikowej Zasady pracy rozłącznika VLDO1 - Wymienna wstawka (szufladka) wkładek topikowych D01 (2A do 6A, 10A, 16A) spełnia funkcję dźwigni wyłączającej /zał. i wył./ w rozłączniku. Wymienna wstawka może być wymieniana tylko przy użyciu dodatkowego narzędzia. Rozłącznik przeznaczony jest do montowania na szynie TH 35.



DANE TECHNICZNE



prąd znamionowy In [A]:	10
napięcie znamionowe [V]:	230/400
typ rozłącznika:	D0
ilość biegunów:	1 P
ilość faz:	1
ilość modułów:	1
znamionowe napięcie izolacji Ui [V]:	500
rodzaj zacisków:	śrubowe
wytrzymałość elektryczna (przełączeń):	5000
wytrzymałość mechaniczna (przestawień):	10000
montaż:	szyna DIN
waga [g]:	67
Wysokość zainstalowanego produktu [mm]:	88
Szerokość zainstalowanego produktu [mm]:	17,5
Głębokość zainstalowanego produktu [mm]:	69
