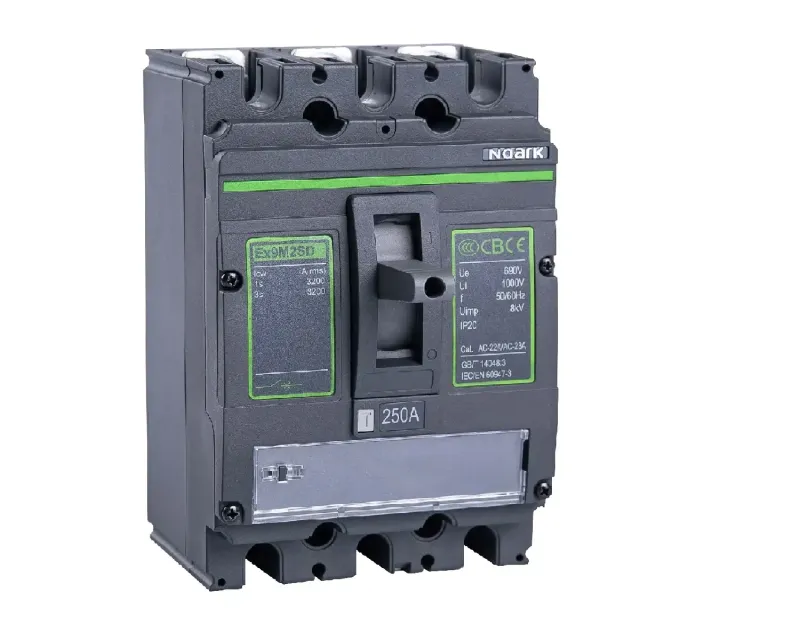

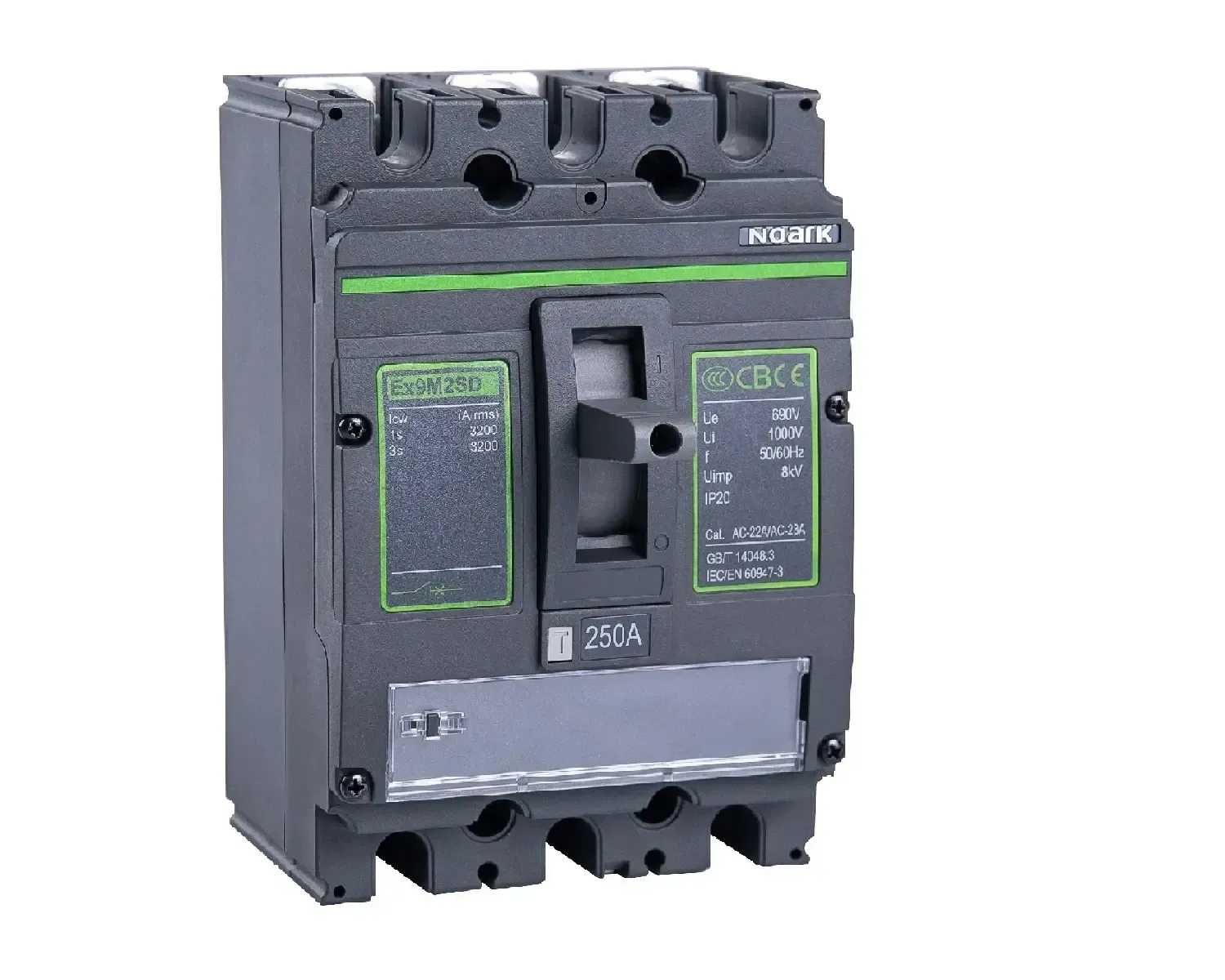

ROZŁĄCZNIK KOMPAKTOWY Ex9M1SD AC 3P EU NOARK 112797

OPIS PRODUKTU

Rozłączniki kompaktowe AC ExMSD przeznaczone są do instalowania jako główne rozłączniki, umożliwiające rozłączanie obwodów będących pod obciążeniem oraz zapewniające bezpieczną przerwę izolacyjną. Wersje AC przeznaczone są głównie do przemysłowych instalacji prądu przemiennego. Budowa rozłączników Ex9MSD bazuje na wyłącznikach kompaktowych Ex9M, dzięki temu pasują do nich te same akcesoria.



Dane techniczne



Parametr	Wartość
Jako rozłącznik główny	Tak
Jako rozłącznik remontowy	Nie
Jako rozłącznik bezpieczeństwa	Nie
Jako wyłącznik awaryjny	Nie
Jako przełącznik nawrotny	Nie
Liczba łączników	1
Maksymalne znamionowe napięcie pracy Ue AC [V]	415-690
Znamionowy prąd ciągły Iu [A]	160
Znamionowy prąd ciągły dla AC-23, 400 V [A]	160
Znamionowy prąd ciągły dla AC-21, 400 V [A]	160
Znamionowy wytrzymywany prąd krótkotrwały Icw	2
Znamionowy warunkowy prąd zwarciowy Iq	3.2
Liczba biegunów	3
Opcjonalny napęd silnikowy	Tak
Wbudowany napęd silnikowy	Nie
Opcjonalny wyzwalacz napięciowy	Tak
Budowa urządzenia	Urządzenie mocowane na stałe
Do montażu na płycie	Tak
Do montażu tablicowego 4-otworowego	Nie
Do montażu czołowego centralnie	Nie
Do instalacji w tablicach rozdzielczych	Tak
Do montażu pośredniego	Tak
Kolor elementu sterowniczego	Szary
Rodzaj elementu wykonawczego	Dźwignia
Z mechanizmem ryglującym	Nie
Rodzaj podłączenia styków głównych	Połączenie śrubowe
Stopień ochrony (IP) części czołowej	IP20
