ROZŁĄCZNIK ON/OFF IN=63A P=37kW P3-63/EA/SVB EATON

Realizacja: Natychmiast

OPIS PRODUKTU

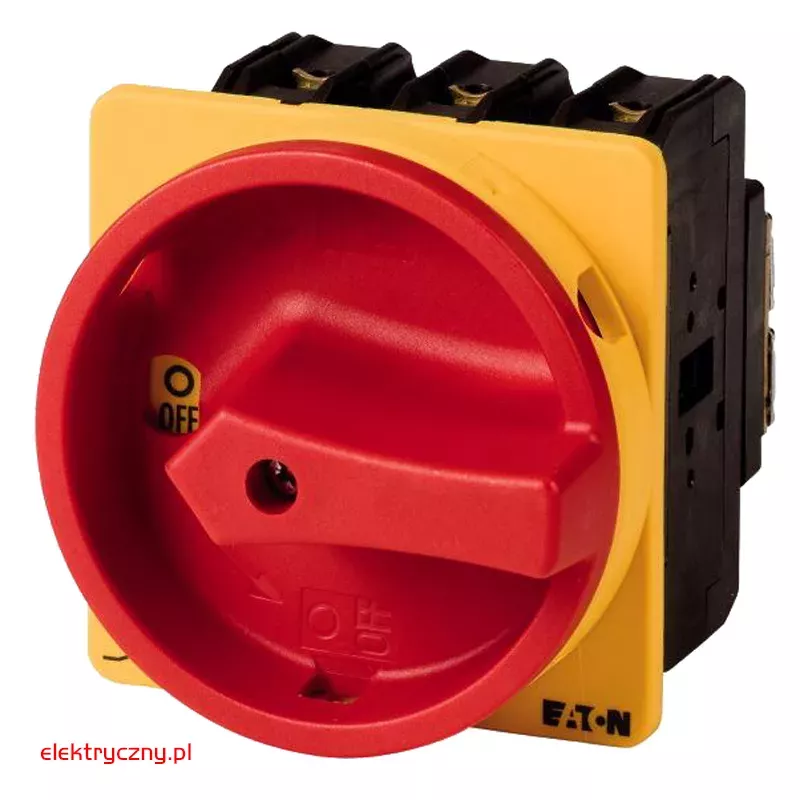

Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/63A, klasa ochrony przód IP65, rękojeść czerwona z wieńcem blokującym żółtym zamykana 3 kłódkami.

Rozłączniki krzywkowe typu P są, podobnie jak przełączniki krzywkowe T urządzeniami uruchamianymi ręcznie - bez wyzwalacza i napędu zdalnego z bezpośrednim połączeniem pomiędzy napędem ręcznym a stykami. W momencie wyłączania następuje wymuszone rozwarcie styków głównych i przełączenie styków pomocniczych. Rozłączniki P1-/P3 posiadają 2 położenia: 0" i 1" oraz kąt przełączania 90 stopni. Można do nich dobudować przełączalne styki typu ?N? i/lub moduły styków pomocniczych "HI 11" z jednym stykiem zwiernym i rozwiernym. Styk pomocniczy zwierny jest stale załączany jako styk odciążenia dla sterowania stycznikiem, dzięki czemu spełnia wymogi norm IEC/EN 60 204, VDE 0113, stawiane rozłącznikom używanym w charakterze łączników głównych. Przy włączaniu styk pomocniczy zwiera później niż styki główne, natomiast przy wyłączaniu - wcześniej. Stycznik przejmuje w tym przypadku czynność łączenia obwodu głównego, natomiast rozłącznik przerywa tylko ten obwód.
Przeznaczenie:
Jako wyłączenie awaryjne / Zatrzymaj urządzenie awaryjne



DANE TECHNICZNE



Rodzaj ochrony:	IP65
Montaż:	podtynkowy
Znamionowy prąd ciągły:	63 A
Napięcie znamionowe:	690 V AC
