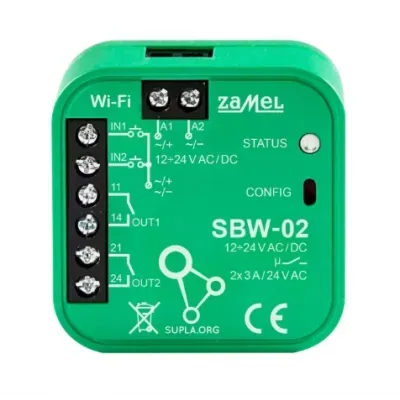

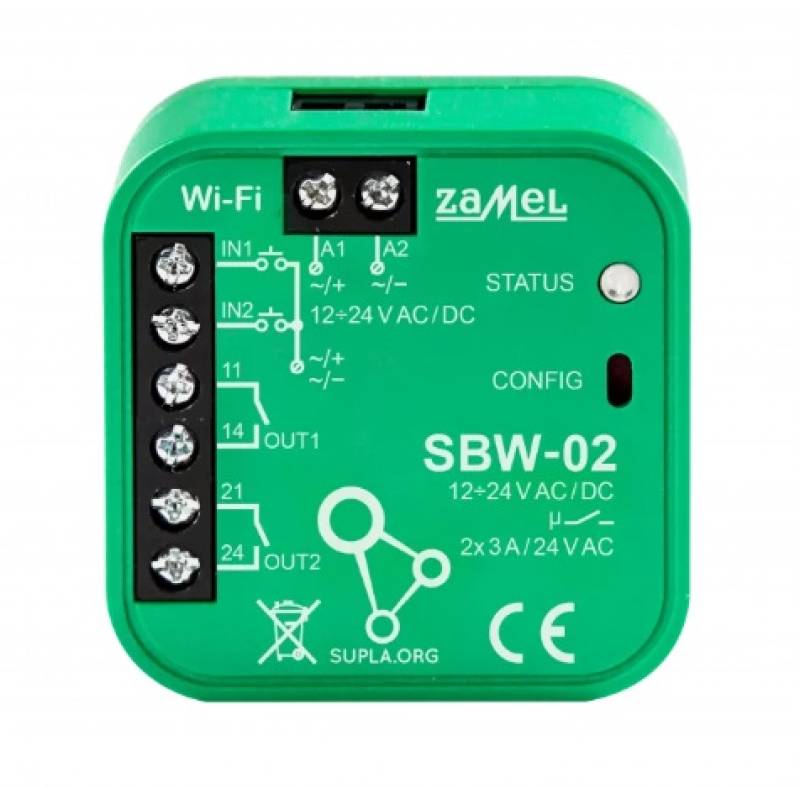

STEROWNIK BRAMOWY SUPLA WI-FI 2-KANAŁOWY SBW-02 SPL10000019 AMEL

Sterownik bramowy Wi-Fi ZAMEL SUPLA SBW-02 – 2-kanałowe sterowanie bramą i furtką

ZAMEL SUPLA SBW-02 (SPL10000019) to dwukanałowy sterownik bramowy Wi-Fi, który umożliwia zdalne sterowanie napędami bram i furtkami za pomocą smartfona. Dzięki integracji z systemem SUPLA użytkownik może obsługiwać dwa niezależne obwody sterujące, np. bramę wjazdową i elektrozaczep furtki, z poziomu jednej aplikacji mobilnej.

Urządzenie komunikuje się przez Wi-Fi 2,4 GHz i współpracuje z odpowiednio dobranymi napędami wyposażonymi w wejścia sterujące. Posiada dwa niezależne wyjścia przekaźnikowe NO ze stykami bezpotencjałowymi oraz dwa wejścia umożliwiające monitorowanie stanu bramy lub furtki po podłączeniu wyłączników krańcowych.

Sterownik jest zasilany napięciem 12–24 V AC/DC. Kompaktowa obudowa o wymiarach 47,5 × 47,5 × 20 mm pozwala zamontować go bezpośrednio wewnątrz obudowy napędu bramowego albo w puszce instalacyjnej Ø 60 mm.

Najważniejsze zalety sterownika SUPLA SBW-02

• Dwa niezależne kanały sterowania – możliwość obsługi dwóch kompatybilnych obwodów, np. bramy i furtki.
• Zdalne sterowanie przez Wi-Fi – obsługa za pomocą aplikacji mobilnej SUPLA.
• Kontrola stanu bramy – odczyt informacji z wyłączników krańcowych podłączonych do wejść sterownika.
• Styk bezpotencjałowy NO – dwa niezależne wyjścia przekaźnikowe do współpracy z automatyką bramową.
• Uniwersalne zasilanie 12–24 V AC/DC – możliwość integracji z wieloma systemami automatyki.
• Wi-Fi 2,4 GHz – komunikacja w standardzie IEEE 802.11 b/g/n.
• Integracja z systemem SUPLA – obsługa z aplikacji mobilnej i konfiguracja w SUPLA Cloud.
• Kompaktowe wymiary – montaż w obudowie napędu lub puszce Ø 60 mm.
• Niski pobór mocy – znamionowo 0,6 W.

Jak działa sterownik bramowy Wi-Fi SBW-02?

Sterownik SUPLA SBW-02 łączy się z siecią Wi-Fi i umożliwia wysyłanie poleceń sterujących za pomocą aplikacji mobilnej. Każdy z dwóch kanałów posiada własny przekaźnik, dzięki czemu można niezależnie obsługiwać dwa odpowiednio podłączone obwody.

Po wydaniu polecenia w aplikacji sterownik uruchamia odpowiednie wyjście przekaźnikowe. Impuls sterujący może zostać wykorzystany przez centralę napędu do otwarcia lub zamknięcia bramy, a przez kompatybilny układ furtki do zwolnienia elektrozaczepu.

Dokładny sposób działania zależy od konfiguracji i funkcji podłączonej automatyki. SBW-02 nie zastępuje napędu bramowego ani jego zabezpieczeń.

Sterowanie bramą i furtką z jednej aplikacji

Dwa niezależne kanały wyjściowe pozwalają wykorzystać jeden moduł do sterowania dwoma urządzeniami. To praktyczne rozwiązanie dla posesji wyposażonych w bramę wjazdową oraz furtkę.

Przykładowo:

• Kanał 1 – sterowanie napędem bramy wjazdowej.
• Kanał 2 – sterowanie kompatybilnym układem otwierania furtki.

Po konfiguracji w SUPLA oba kanały można obsługiwać z poziomu telefonu. Dzięki temu użytkownik nie musi korzystać z oddzielnych aplikacji do poszczególnych urządzeń.

Przed podłączeniem należy sprawdzić wymagania centrali bramowej i elektrozaczepu. Wyjścia sterownika nie są przeznaczone do bezpośredniego zasilania dowolnego napędu lub odbiornika o dużym poborze prądu.

Kontrola stanu bramy przez wyłączniki krańcowe

SUPLA SBW-02 posiada dwa wejścia, które można wykorzystać do odczytu sygnałów z odpowiednio podłączonych wyłączników krańcowych.

Rozwiązanie umożliwia monitorowanie położenia bramy lub furtki i przekazywanie informacji do systemu SUPLA. Jest to szczególnie przydatne, gdy użytkownik chce sprawdzić, czy brama została zamknięta po wyjeździe z posesji.

Ważne: informacja o rzeczywistym położeniu wymaga podłączenia odpowiednich czujników lub sygnałów krańcowych. Samo wysłanie polecenia sterującego nie stanowi potwierdzenia, że brama wykonała ruch.

Ze względu na dwa wejścia należy odpowiednio zaplanować sposób monitorowania, zwłaszcza przy jednoczesnym sterowaniu bramą i furtką.

Otwieranie bramy telefonem przez SUPLA

Po połączeniu sterownika z siecią Wi-Fi 2,4 GHz i dodaniu go do systemu SUPLA możliwe jest sterowanie z poziomu aplikacji mobilnej.

Przy zapewnionej łączności internetowej użytkownik może obsługiwać bramę także poza domem, np. w celu wpuszczenia gościa na posesję lub otwarcia wjazdu bez korzystania z tradycyjnego pilota.

System SUPLA umożliwia również zarządzanie urządzeniami przez SUPLA Cloud. Funkcje i sposób konfiguracji zależą od aktualnych możliwości platformy.

Czy SBW-02 współpracuje z każdym napędem bramowym?

Producent przewiduje szeroką kompatybilność sterownika z napędami bramowymi różnych marek. Warunkiem jest możliwość podłączenia wyjścia przekaźnikowego do odpowiedniego wejścia sterującego centrali.

Przed montażem należy sprawdzić:

• Czy centrala napędu obsługuje sterowanie przez zewnętrzny styk zwierny.
• Czy dostępne jest odpowiednie zasilanie 12–24 V AC/DC.
• Jak działa wejście sterujące napędu – np. w trybie impulsowym.
• Czy dostępne są wyłączniki krańcowe lub inne kompatybilne sygnały informujące o położeniu bramy.
• Czy w miejscu montażu zapewniony jest odpowiedni zasięg Wi-Fi 2,4 GHz.

Montaż i podłączenie sterownika ZAMEL SBW-02

Urządzenie jest przeznaczone do montażu bezpośrednio w obudowie napędu bramowego lub w odpowiedniej puszce instalacyjnej Ø 60 mm.

Sterownik wymaga zasilania 12–24 V AC/DC. Wyposażono go w dwa niezależne styki zwierne NO o obciążalności wskazanej przez producenta jako 3 A / 24 V AC/DC.

Do podłączenia przewidziano 8 zacisków przyłączeniowych, obsługujących przewody o przekroju do 2,5 mm².

Stopień ochrony obudowy wynosi IP20. Przy montażu w pobliżu bramy należy zapewnić odpowiednią ochronę przed wilgocią i warunkami atmosferycznymi.

Uwaga: nie wolno podłączać napięcia 230 V bezpośrednio do zacisków zasilania sterownika. Podłączenie należy wykonać zgodnie ze schematem producenta i instrukcją konkretnego napędu bramowego.

Dane techniczne ZAMEL SUPLA SBW-02

* Parametr zgodny z aktualną kartą techniczną na stronie ZAMEL SUPLA. W starszej instrukcji producenta występuje wartość 3 A / 250 V AC. Przed doborem obciążenia należy sprawdzić dokumentację właściwej wersji urządzenia.

Najczęściej zadawane pytania (FAQ)

Do czego służy sterownik ZAMEL SUPLA SBW-02?

Urządzenie umożliwia sterowanie dwoma niezależnymi obwodami automatyki bramowej za pomocą aplikacji SUPLA, np. napędem bramy wjazdowej i kompatybilnym układem otwierania furtki.

Czy można sterować bramą i furtką jednym modułem?

Tak. SBW-02 posiada dwa niezależne kanały przekaźnikowe, które można wykorzystać do sterowania bramą i furtką, o ile ich układy sterowania są kompatybilne z wyjściami urządzenia.

Czy można otworzyć bramę telefonem poza domem?

Tak. Po prawidłowym skonfigurowaniu sterownika i zapewnieniu łączności internetowej można obsługiwać urządzenie zdalnie przez aplikację SUPLA.

Czy SBW-02 pokazuje, czy brama jest otwarta?

Tak, po podłączeniu odpowiednich sygnałów z wyłączników krańcowych. Bez tych sygnałów sterownik nie może potwierdzić rzeczywistego położenia bramy.

Jakie napięcie zasilania jest wymagane?

Urządzenie wymaga napięcia 12–24 V AC/DC. Nie jest przeznaczone do bezpośredniego zasilania napięciem sieciowym 230 V.

Czy sterownik działa z Wi-Fi 5 GHz?

Nie. SBW-02 obsługuje sieć Wi-Fi 2,4 GHz.

Czy SBW-02 wymaga dodatkowej bramki SUPLA?

Nie. Sterownik posiada wbudowany moduł Wi-Fi, dlatego nie wymaga oddzielnej bramki radiowej SUPLA. Potrzebuje jednak odpowiednio skonfigurowanej sieci.

Gdzie można zamontować SBW-02?

Urządzenie można zamontować w obudowie napędu bramowego lub w odpowiedniej puszce instalacyjnej Ø 60 mm. Należy zapewnić warunki zgodne ze stopniem ochrony IP20.

Czym różni się SBW-02 od SBW-01?

SBW-02 ma dwa niezależne kanały sterowania i zasilanie 12–24 V AC/DC. SBW-01 jest modelem jednokanałowym z zasilaniem 24 V AC/DC. SBW-02 pozwala więc obsługiwać dwa kompatybilne obwody za pomocą jednego modułu.
