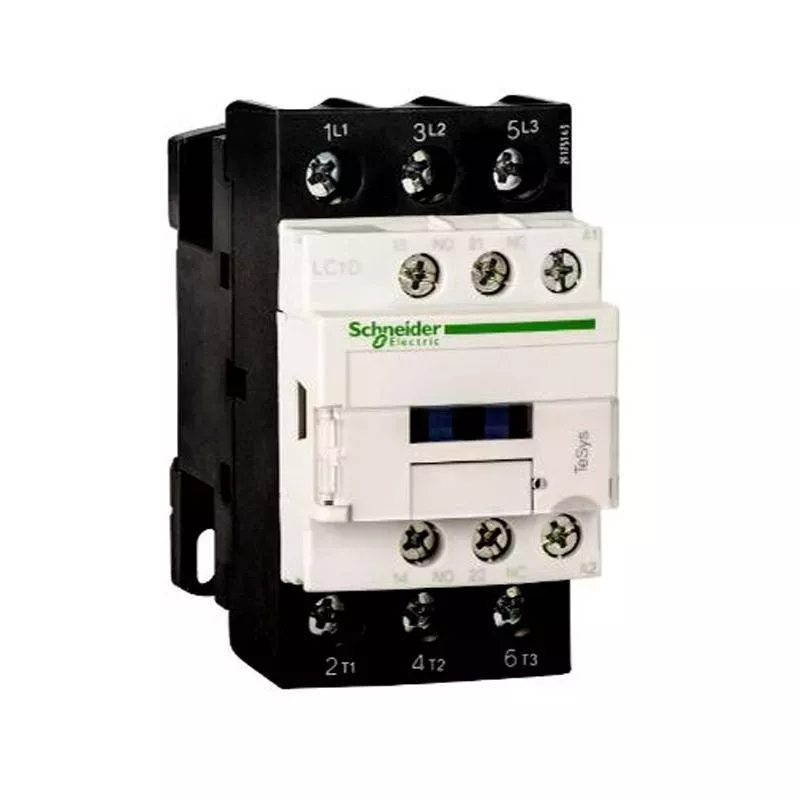

STYCZNIK 3P AC3-25A NZ+NO 50/60HZ 230V TESYS D SCHNEIDER ELECTRIC LC1D25P7

OPIS PRODUKTU



Styczniki służące do sterowania obwodami elektrycznymi, dedykowane do mocy od 0,06kW do 75kW dla napięcia stałego DC oraz przemiennego AC.

Oprócz nowego wyglądu, seria zapewnia szybką i prostą instalację, zachowując swoje kompaktowe wymiary 45 i 55 mm (40 do 65 A), a także zgodność z międzynarodowymi normami. Wersje od 40 do 65 A są wyposażone w EverLink, nową opatentowaną technologię przyłączy, która zapewnia stałą jakość zacisku nawet w przypadku pełzania przewodów.



DANE TECHNICZNE

zastosowanie urządzenia	Obciążenie rezystancyjne Sterowanie silnikiem
gama produktów	TeSys
Nazwa produktu	TeSys D
Typ produktu lub komponentu	Stycznik
skrócona nazwa urządzenia	LC1D
Opis biegunów	3P
ilość zabezpieczonych biegunów	3
[In] prąd znamionowy	10 A
Kategoria użytkowania	AC-3 AC-4 AC-1
[Ue] znamionowe napięcie łączeniowe	Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz Obwód zasilający: <= 300 V prąd stały (DC)
Znamionowy prąd łączeniowy [Ie]	25 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający 40 A 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający
moc silnika w kW	5,5 kW w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3) 11 kW w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3) 11 kW w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3) 15 kW w 500 V prąd przemienny (AC) 50/60 Hz (AC-3) 15 kW w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3) 5,5 kW w 400 V prąd przemienny (AC) 50/60 Hz (AC-4)
rodzaj napięcia sterującego	AC w 50/60 Hz
napięcie sterujące [Uc]	230 V prąd przemienny (AC) 50/60 Hz
konfiguracja styku pomocniczego	1 NO + 1 NC
znamionowe napięcie udarowe wytrzymywane [Uimp]	6 kV
kategoria przepięciowa	III
Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]	10 A w <60 °C dla obwód sygnalizacyjny 40 A w <60 °C dla Obwód zasilający
Irms znamionowy prąd załączany	140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 450 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
Znamionowy prąd wyłączalny	450 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
[Icw] znamionowy prąd krótkotrwały	240 A w <40 °C - 10 s dla Obwód zasilający 380 A w <40 °C - 1 s dla Obwód zasilający 50 A w <40 °C - 10 min. dla Obwód zasilający 120 A w <40 °C - 1 min. dla Obwód zasilający 100 A - 1 s dla obwód sygnalizacyjny 120 A - 500 ms dla obwód sygnalizacyjny 140 A - 100 ms dla obwód sygnalizacyjny
paramtery bezpiecznika dobezpieczającego	10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 63 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający 40 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający
srednia impedancja	2 mOm - Ith 40 A 50 Hz dla Obwód zasilający
Znamionowe napięcie izolacji [Ui]	Obwód zasilający: 690 V zgodnie z IEC 60947-4-1 Obwód zasilający: 600 V CSA certyfikowany Obwód zasilający: 600 V UL certyfikowany Obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-1 Obwód sygnalizacyjny: 600 V CSA certyfikowany Obwód sygnalizacyjny: 600 V UL certyfikowany
Stopień ochrony IP	20
wysokość	85 mm
Szerokość	45 mm
głębokość	92 mm
