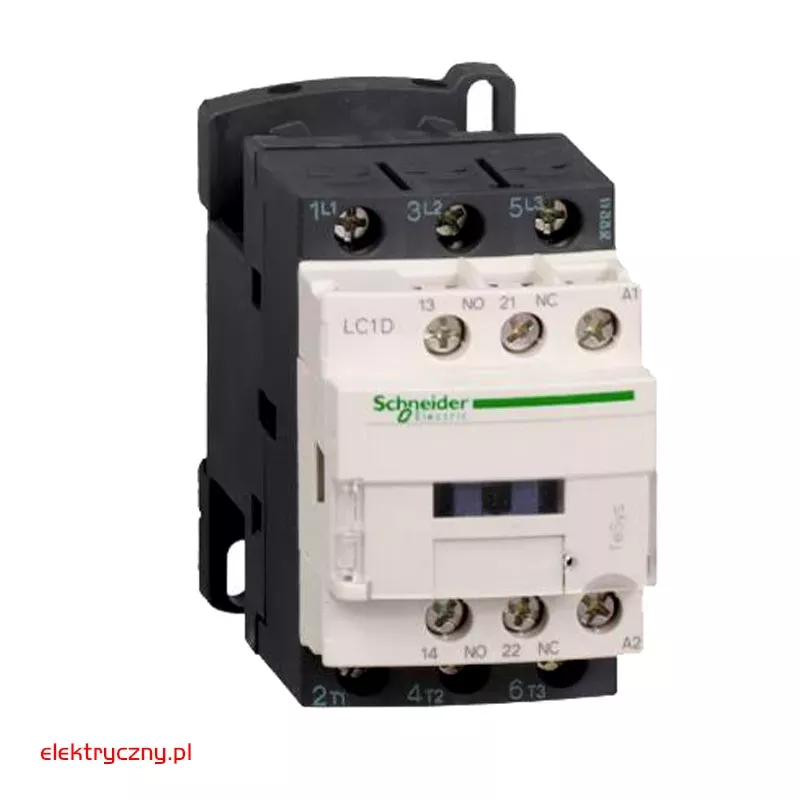

STYCZNIK 3P AC3-9A NZ+NO 50/60HZ 230V TESYS D SCHNEIDER ELECTRIC LC1D09P7

Realizacja: Natychmiast

OPIS PRODUKTU



Styczniki służące do sterowania obwodami elektrycznymi, dedykowane do mocy od 0,06kW do 75kW dla napięcia stałego DC oraz przemiennego AC.

Oprócz nowego wyglądu, seria zapewnia szybką i prostą instalację, zachowując swoje kompaktowe wymiary 45 i 55 mm (40 do 65 A), a także zgodność z międzynarodowymi normami. Wersje od 40 do 65 A są wyposażone w EverLink, nową opatentowaną technologię przyłączy, która zapewnia stałą jakość zacisku nawet w przypadku pełzania przewodów.



DANE TECHNICZNE

zastosowanie urządzenia	Obciążenie rezystancyjne Sterowanie silnikiem
gama produktów	TeSys
Nazwa produktu	TeSys D
Typ produktu lub komponentu	Stycznik
skrócona nazwa urządzenia	LC1D
Opis biegunów	3P
ilość zabezpieczonych biegunów	3
Kategoria użytkowania	AC-3 AC-4 AC-1
[Ue] znamionowe napięcie łączeniowe	Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz Obwód zasilający: <= 300 V prąd stały (DC)
Znamionowy prąd łączeniowy [Ie]	9 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający 25 A 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający
moc silnika w kW	2,2 kW w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3) 4 kW w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3) 4 kW w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3) 5,5 kW w 500 V prąd przemienny (AC) 50/60 Hz (AC-3) 5,5 kW w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3) 2,2 kW w 400 V prąd przemienny (AC) 50/60 Hz (AC-4)
rodzaj napięcia sterującego	AC w 50/60 Hz
napięcie sterujące [Uc]	230 V prąd przemienny (AC) 50/60 Hz
konfiguracja styku pomocniczego	1 NO + 1 NC
znamionowe napięcie udarowe wytrzymywane [Uimp]	6 kV
kategoria przepięciowa	III
Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]	25 A w <60 °C dla Obwód zasilający 10 A w <60 °C dla obwód sygnalizacyjny
Irms znamionowy prąd załączany	140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 450 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
Znamionowy prąd wyłączalny	450 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
[Icw] znamionowy prąd krótkotrwały	250 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1
paramtery bezpiecznika dobezpieczającego	10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 25 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający 20 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający
srednia impedancja	2,5 mOm - Ith 25 A 50 Hz dla Obwód zasilający
Znamionowe napięcie izolacji [Ui]	Obwód zasilający: 690 V zgodnie z IEC 60947-4-1 Obwód zasilający: 600 V CSA certyfikowany Obwód zasilający: 600 V UL certyfikowany Obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-1 Obwód sygnalizacyjny: 600 V CSA certyfikowany Obwód sygnalizacyjny: 600 V UL certyfikowany
Stopień ochrony IP	20
wysokość	77 mm
Szerokość	45 mm
głębokość	86 mm
