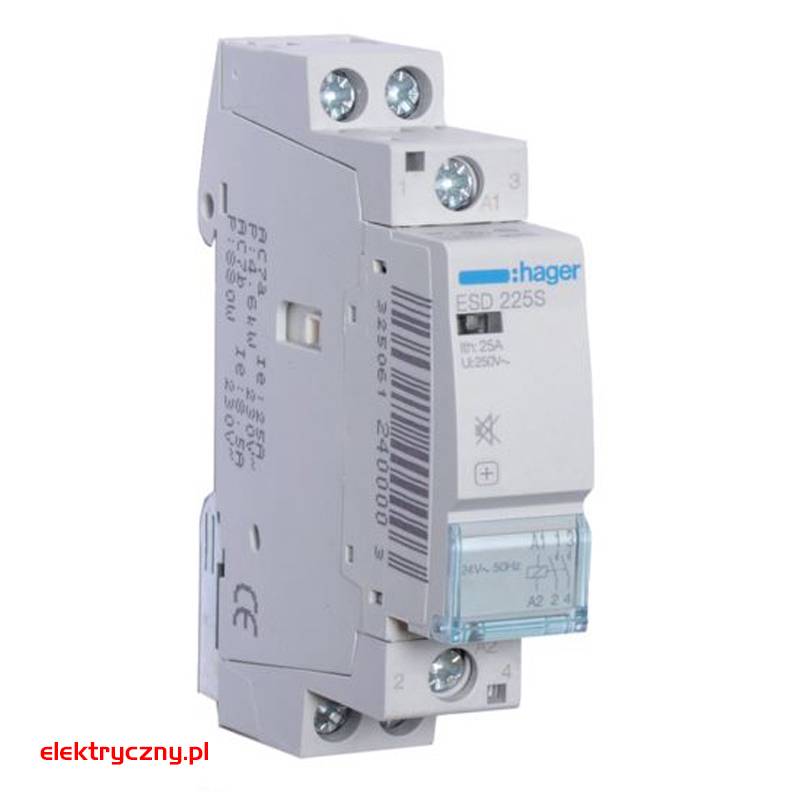

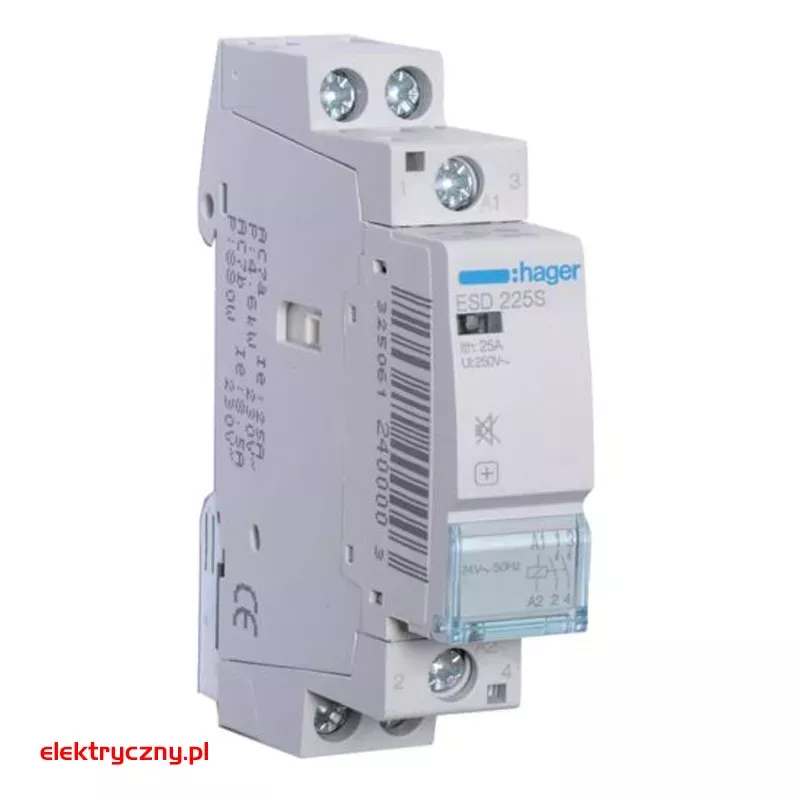

STYCZNIK MODUŁOWY 2NO 25A 24V AC/DC CICHY ESD225S HAGER

+
Szt.
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU



Styczniki, wersja standardowa, do sterowania obwodami oświetleniowymi, ogrzewania, wentylacji  itp. Wskaźnik położenia styków (okienko w przedniej części obudowy).


Cechy charakterystyczne:

  • standardowe zastosowanie: kategoria użytkowania AC-7a - 240 V AC (1 mod. / 2 mod.) / 440 V AC (3 mod. / 4 mod.),
  • możliwość zastosowania styku pomocniczego Art. ESC080 oraz pokryw zacisków do plombowania (Art. ESC001,
  • ESC002, ESC003),
  • zgodność z normą PN-EN 61095
  • Zastosowanie:
  • lampy żarowe (żarówki tradycyjne i halogenowe)
  • świetlówki liniowe i kompaktowe (energooszczędne), skompensowane lub nieskompensowane, z zapłonnikiem tradycyjnym lub elektronicznym
  • lampy wyładowcze (wysokoprężne lampy sodowe i rtęciowe, lampy metalohalogenkowe, skompensowane lub nieskompensowane),
  • obciążenia rezystancyjne (kategoria AC-7a)
  • obciążenia indukcyjne (kategoria AC-7b)
  • W celu ograniczenia wpływu wydzielanego ciepła na pracę styczników, zaleca się zastosowanie elementu dystansowego Art. LZ060 - stosując 1 sztukę LZ060 co 3 styczniki zamontowane w 1 rzędzie rozdzielnicy



DANE TECHNICZNE



prąd znamionowy In [A]:  25
napięcie znamionowe [V]:  230
typ stycznika:  ESD
Napięcie cewki Uc [V]:  24
Rodzaj napięcia sterowania:  AC
znamionowe napięcie udarowe Uimp [kV]: 4
ilość biegunów:  2
ilość faz:  2
ilość modułów:  1
ilość styków NO:  2
ilość styków NC:  0
rodzaj zacisków:  śrubowe
wytrzymałość elektryczna (przełączeń):  30000
wytrzymałość mechaniczna (przestawień):  100000
Temperatura pracy [°C]:  -
montaż:  szyna DIN
waga [g]:  135
Wysokość zainstalowanego produktu [mm]:  83
Szerokość zainstalowanego produktu [mm]:  17,85
Głębokość zainstalowanego produktu [mm]:  60
