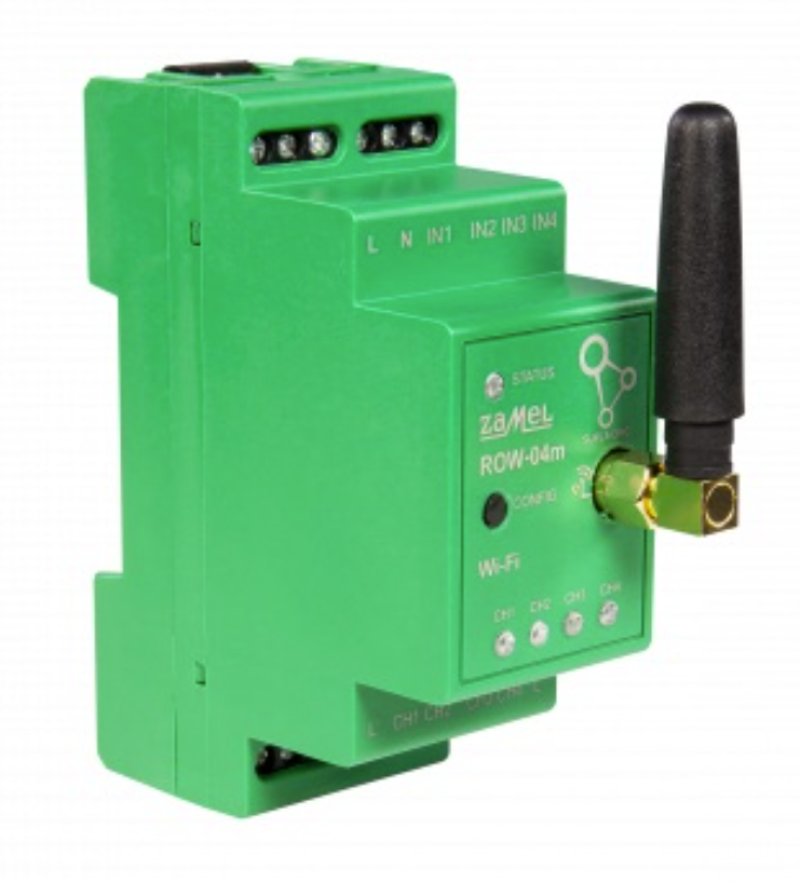

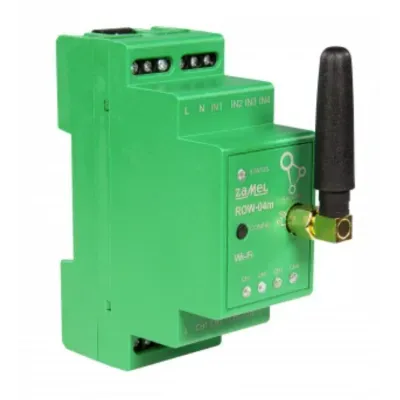

SUPLA ODBIORNIK WI-FI MODUŁOWY 4-KANAŁOWY ROW-04M ZAMEL SPL10000017

Odbiornik modułowy Wi-Fi ZAMEL SUPLA ROW-04M – 4-kanałowe sterowanie oświetleniem

ZAMEL SUPLA ROW-04M (SPL10000017) to czterokanałowy odbiornik Wi-Fi przeznaczony do zdalnego i lokalnego sterowania urządzeniami elektrycznymi, w szczególności obwodami oświetlenia. Umożliwia niezależne włączanie i wyłączanie czterech obwodów za pomocą aplikacji mobilnej SUPLA, przeglądarki internetowej oraz tradycyjnych łączników ściennych.

Urządzenie montowane jest na szynie DIN TH-35 w rozdzielnicy elektrycznej. Zajmuje szerokość zaledwie 35 mm (2 moduły), dzięki czemu pozwala rozbudować instalację o funkcje inteligentnego sterowania bez konieczności montowania osobnego odbiornika dla każdego obwodu.

Odbiornik komunikuje się przez Wi-Fi 2,4 GHz i współpracuje z systemem SUPLA. Posiada cztery niezależne wyjścia przekaźnikowe NO o obciążalności do 5 A / 250 V AC na kanał oraz cztery wejścia do podłączenia tradycyjnych łączników.

Najważniejsze zalety ZAMEL SUPLA ROW-04M

• 4 niezależne kanały sterowania – obsługa czterech obwodów z jednego modułu.
• Sterowanie przez Wi-Fi – włączanie i wyłączanie urządzeń za pomocą aplikacji SUPLA.
• Obsługa przez SUPLA Cloud – dostęp do konfiguracji i funkcji systemu z przeglądarki.
• Współpraca z tradycyjnymi łącznikami – obsługa przycisków monostabilnych i łączników bistabilnych.
• 4 styki przekaźnikowe NO – maksymalnie 5 A / 250 V AC na kanał, z uwzględnieniem rodzaju obciążenia.
• Możliwość tworzenia automatyzacji – integracja z harmonogramami i scenami systemu SUPLA.
• Montaż na szynie DIN – instalacja w rozdzielnicy elektrycznej.
• Kompaktowa szerokość 35 mm – tylko dwa moduły DIN.
• Łączność Wi-Fi 2,4 GHz – standard IEEE 802.11 b/g/n.
• Zasilanie 230 V AC – współpraca ze standardową instalacją elektryczną.

Jak działa czterokanałowy odbiornik Wi-Fi ROW-04M?

SUPLA ROW-04M pozwala niezależnie sterować czterema obwodami elektrycznymi. Każdy kanał wyposażony jest w osobny przekaźnik, który może załączać lub wyłączać podłączony odbiornik.

Przykładowo jeden moduł może obsługiwać oświetlenie salonu, kuchni, korytarza i pomieszczenia gospodarczego. Każdym z tych obwodów można sterować niezależnie z poziomu aplikacji SUPLA.

Urządzenie posiada także cztery wejścia sterujące IN1–IN4, dzięki którym możliwe jest zachowanie lokalnej obsługi za pomocą tradycyjnych przycisków lub łączników ściennych.

Sterowanie oświetleniem telefonem – aplikacja SUPLA

Po połączeniu odbiornika z siecią Wi-Fi i skonfigurowaniu w systemie SUPLA użytkownik może zarządzać oświetleniem za pomocą smartfona.

Aplikacja pozwala na wygodne włączanie i wyłączanie poszczególnych kanałów. System SUPLA umożliwia również tworzenie scen i harmonogramów, które pomagają automatyzować codzienne czynności.

Przykładowe zastosowania:

• Wyłączenie kilku obwodów oświetleniowych przed wyjściem z domu.
• Automatyczne włączanie oświetlenia o określonej godzinie.
• Sterowanie światłem w różnych pomieszczeniach z jednej aplikacji.
• Tworzenie scen oświetleniowych z innymi urządzeniami SUPLA.
• Zdalna kontrola stanu załączenia poszczególnych kanałów.

Do korzystania ze zdalnych funkcji systemu wymagane jest prawidłowe skonfigurowanie urządzenia i dostęp do odpowiedniej infrastruktury sieciowej.

Sterowanie tradycyjnymi włącznikami i przez Wi-Fi

Jedną z zalet ROW-04M jest możliwość połączenia inteligentnego sterowania z tradycyjną obsługą instalacji.

Odbiornik współpracuje z:

• Łącznikami monostabilnymi – przyciskami chwilowymi, np. dzwonkowymi.
• Łącznikami bistabilnymi – standardowymi włącznikami światła bez podświetlenia.

Dzięki temu użytkownik nie musi rezygnować z obsługi światła za pomocą fizycznych łączników. Sterowanie przez aplikację stanowi dodatkową możliwość.

Cztery kanały – jakie urządzenia można podłączyć?

ROW-04M jest przeznaczony przede wszystkim do sterowania oświetleniem i innymi odbiornikami o parametrach mieszczących się w dopuszczalnych obciążeniach przekaźników.

Producent określa maksymalne obciążenie pojedynczego kanału w zależności od rodzaju źródła światła:

• Żarówki żarowe i halogenowe: do 750 W na kanał.
• Świetlówki kompaktowe CFL: do 250 W na kanał.
• Źródła światła LED: do 60 W na kanał.

Wartości te dotyczą parametrów wskazanych przez producenta. Przy doborze odbiorników należy uwzględnić również prądy rozruchowe, charakter obciążenia i wymagania instalacji.

Ważne: maksymalna obciążalność 5 A na kanał nie oznacza, że do każdego kanału można podłączyć dowolne oświetlenie LED o mocy wynikającej z prostego przeliczenia napięcia i prądu. Dla LED producent wskazuje limit 60 W na kanał.

Montaż w rozdzielnicy na szynie DIN TH-35

Odbiornik jest przeznaczony do montażu na szynie DIN TH-35. Jego wymiary wynoszą 90 × 35 × 66 mm, a szerokość odpowiada dwóm standardowym modułom.

Urządzenie wymaga zasilania 230 V AC, 50/60 Hz. Posiada 12 zacisków przyłączeniowych, umożliwiających podłączenie zasilania, czterech obwodów wyjściowych oraz czterech wejść sterujących.

Maksymalny przekrój przewodów wynosi 2,5 mm². Stopień ochrony obudowy to IP20, dlatego urządzenie powinno być instalowane w odpowiedniej rozdzielnicy lub obudowie.

Uwaga: montaż i podłączenie urządzenia pracującego przy napięciu 230 V powinien wykonać wykwalifikowany instalator zgodnie ze schematem producenta. Należy zweryfikować dopuszczalne obciążenie każdego kanału i zastosować odpowiednie zabezpieczenia instalacji.

Dane techniczne ZAMEL SUPLA ROW-04M

Najczęściej zadawane pytania (FAQ)

Do czego służy odbiornik SUPLA ROW-04M?

Umożliwia niezależne sterowanie czterema obwodami elektrycznymi, np. oświetleniem, za pomocą aplikacji SUPLA oraz tradycyjnych łączników ściennych.

Czy ROW-04M może sterować czterema lampami niezależnie?

Tak. Urządzenie posiada cztery niezależne wyjścia przekaźnikowe, dlatego każdy kanał może obsługiwać osobny obwód oświetleniowy.

Czy można sterować oświetleniem przez telefon?

Tak. Po konfiguracji urządzenia w systemie SUPLA można włączać i wyłączać poszczególne kanały za pomocą aplikacji mobilnej.

Czy odbiornik współpracuje z tradycyjnymi włącznikami światła?

Tak. ROW-04M obsługuje przyciski monostabilne oraz standardowe łączniki bistabilne bez podświetlenia.

Ile watów oświetlenia LED można podłączyć do jednego kanału?

Producent określa maksymalne obciążenie źródłami LED na 60 W na kanał. Dopuszczalna moc zależy od rodzaju podłączonego odbiornika.

Czy ROW-04M wymaga osobnej bramki SUPLA?

Nie. Odbiornik ma wbudowaną komunikację Wi-Fi i łączy się z systemem SUPLA przez odpowiednio skonfigurowaną sieć bezprzewodową.

Czy ROW-04M działa w sieci Wi-Fi 5 GHz?

Nie. Urządzenie obsługuje pasmo Wi-Fi 2,4 GHz.

Czy można zamontować ROW-04M w rozdzielnicy elektrycznej?

Tak. Urządzenie jest przeznaczone do montażu na szynie DIN TH-35 i zajmuje dwa moduły szerokości.

Czy można ustawić automatyczne włączanie światła?

Tak. System SUPLA pozwala korzystać z harmonogramów i automatyzacji, dzięki którym można sterować oświetleniem według ustalonych warunków.
