SUPLA STEROWNIK BRAMOWY WI-FI 1-KANAŁOWY DWUKIERUNKOWY ZAMEL SBW-01 SPL10000002

Sterownik bramowy Wi-Fi ZAMEL SUPLA SBW-01 – sterowanie bramą z telefonu

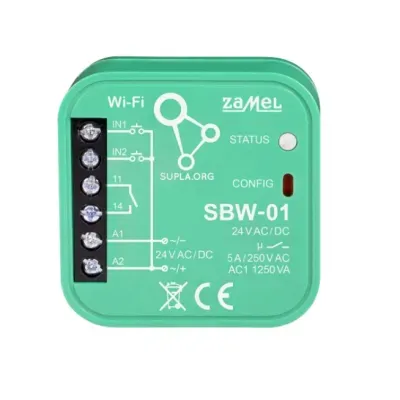

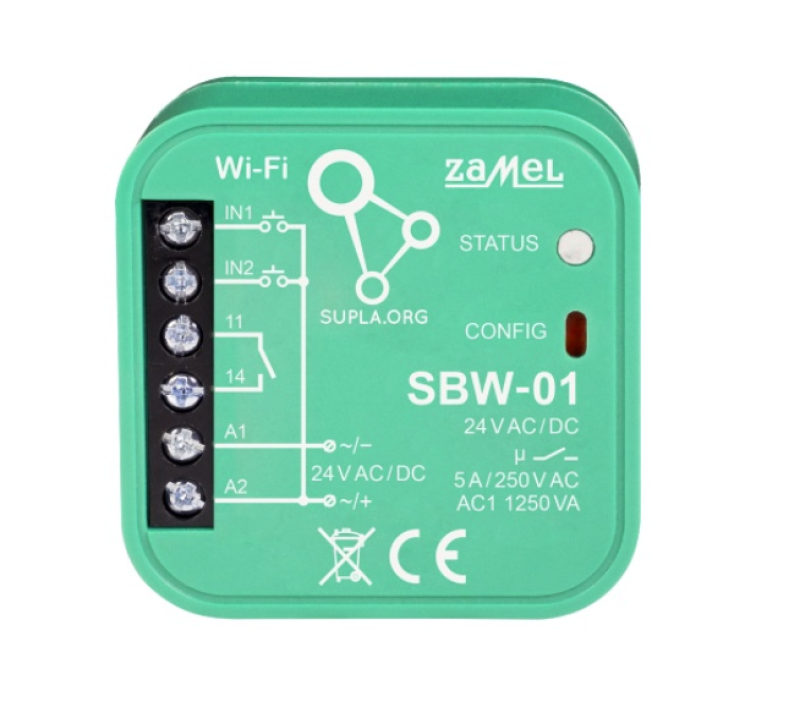

ZAMEL SUPLA SBW-01 (SPL10000002) to jednokanałowy, dwukierunkowy sterownik bramowy Wi-Fi, który pozwala sterować napędem bramy za pomocą smartfona. Dzięki integracji z systemem SUPLA możesz zdalnie wysłać polecenie otwarcia lub zamknięcia bramy, a po podłączeniu sygnałów z wyłączników krańcowych także sprawdzić jej aktualny stan.

Moduł jest przeznaczony do współpracy z istniejącymi napędami bramowymi posiadającymi odpowiednie wejście sterujące. Komunikuje się przez Wi-Fi 2,4 GHz, a do obsługi wykorzystuje bezpłatną aplikację SUPLA dostępną na urządzenia z systemami Android i iOS.

Sterownik jest zasilany napięciem 24 V AC/DC, ma jeden bezpotencjałowy styk zwierny NO i dwa wejścia umożliwiające odczytywanie sygnałów o położeniu bramy. Niewielkie wymiary pozwalają zamontować go bezpośrednio w obudowie napędu lub w puszce instalacyjnej Ø 60 mm.

Najważniejsze zalety sterownika SUPLA SBW-01

• Sterowanie bramą przez Wi-Fi – obsługa napędu za pomocą telefonu.
• Zdalny dostęp przez SUPLA – możliwość sterowania również poza domem, przy zapewnionej łączności internetowej.
• Dwukierunkowa komunikacja – możliwość odczytu stanu bramy po podłączeniu wyłączników krańcowych.
• Jeden kanał sterujący – obsługa jednego napędu lub jednego obwodu sterowania.
• Styk bezpotencjałowy NO – współpraca z odpowiednimi wejściami sterującymi napędów bramowych.
• Zasilanie 24 V AC/DC – możliwość wykorzystania odpowiedniego zasilania niskonapięciowego napędu.
• Wi-Fi 2,4 GHz – komunikacja w standardzie IEEE 802.11 b/g/n.
• Kompaktowa obudowa – wymiary 47,5 × 47,5 × 20 mm.
• System SUPLA – integracja sterownika z innymi kompatybilnymi urządzeniami inteligentnego domu.

Jak działa sterownik bramowy Wi-Fi SBW-01?

Po podłączeniu do odpowiedniego wejścia sterującego napędu moduł SBW-01 umożliwia wysyłanie impulsów sterujących za pośrednictwem aplikacji SUPLA. W praktyce telefon może pełnić funkcję dodatkowego urządzenia do obsługi bramy.

Użytkownik wybiera odpowiednią funkcję w aplikacji, a sterownik uruchamia wyjście przekaźnikowe. Dalsze działanie – otwieranie, zamykanie lub zatrzymanie bramy – zależy od sposobu działania i konfiguracji centrali napędu.

Urządzenie nie zastępuje automatyki bramowej ani zabezpieczeń napędu. Stanowi dodatkowy interfejs sterowania, który rozszerza możliwości istniejącego systemu.

Kontrola stanu bramy – co oznacza sterowanie dwukierunkowe?

W odróżnieniu od prostych sterowników wysyłających wyłącznie polecenie, SUPLA SBW-01 umożliwia również przekazywanie informacji o stanie bramy.

W tym celu do dwóch wejść urządzenia należy podłączyć odpowiednie sygnały z wyłączników krańcowych, informujących o położeniu otwartym i zamkniętym.

Dzięki temu w aplikacji można sprawdzić, czy brama znajduje się w jednym z rozpoznawanych położeń. Funkcja ta jest szczególnie przydatna, gdy użytkownik chce skontrolować stan bramy bez konieczności podchodzenia do niej.

Ważne: informacja o rzeczywistym położeniu bramy wymaga podłączenia i prawidłowej konfiguracji sygnałów krańcowych. Samo wysłanie polecenia otwarcia lub zamknięcia nie potwierdza wykonania ruchu.

Sterowanie bramą z dowolnego miejsca przez aplikację SUPLA

Moduł komunikuje się z siecią bezprzewodową Wi-Fi 2,4 GHz. Po skonfigurowaniu z systemem SUPLA pozwala na zdalną obsługę bramy za pomocą aplikacji mobilnej.

Przykładowe zastosowania:

• Otwarcie bramy wjazdowej bez korzystania z tradycyjnego pilota.
• Sterowanie bramą garażową za pomocą smartfona.
• Sprawdzenie stanu bramy po wyjeździe z posesji.
• Udostępnienie możliwości sterowania innym uprawnionym użytkownikom systemu.
• Połączenie sterowania bramą z pozostałymi funkcjami inteligentnego domu SUPLA.

Do korzystania z funkcji zdalnych potrzebna jest prawidłowo skonfigurowana sieć Wi-Fi, dostęp do usług SUPLA oraz połączenie internetowe.

Czy SUPLA SBW-01 współpracuje z każdą bramą?

Sterownik jest przeznaczony do integracji z napędami bramowymi posiadającymi kompatybilne wejście sterujące. Producent wskazuje możliwość szerokiego zastosowania urządzenia z napędami różnych marek.

Przed montażem należy jednak sprawdzić dokumentację konkretnego napędu, zwłaszcza sposób sterowania impulsowego, wymagania dotyczące styków oraz dostępność napięcia zasilającego 24 V AC/DC.

Jeżeli użytkownik chce korzystać z informacji o położeniu bramy, konieczne jest także zapewnienie odpowiednich sygnałów z wyłączników krańcowych.

Montaż i podłączenie sterownika ZAMEL SBW-01

Urządzenie można zamontować wewnątrz obudowy napędu bramowego albo w odpowiedniej puszce instalacyjnej Ø 60 mm.

Moduł wymaga zasilania 24 V AC/DC. Do sterowania wykorzystuje jeden styk zwierny NO, bezpotencjałowy, o parametrach określonych przez producenta jako 5 A / 24 V AC/DC.

Dwa wejścia umożliwiają podłączenie sygnałów krańcowych. Sterownik posiada sześć zacisków przyłączeniowych przeznaczonych do przewodów o przekroju do 2,5 mm².

Uwaga: nie należy podłączać napięcia sieciowego 230 V bezpośrednio do zacisków zasilania modułu. Instalację powinien wykonać wykwalifikowany instalator zgodnie z instrukcją producenta i dokumentacją centrali bramowej.

Dane techniczne ZAMEL SUPLA SBW-01

Najczęściej zadawane pytania (FAQ)

Do czego służy sterownik SUPLA SBW-01?

Umożliwia sterowanie kompatybilnym napędem bramowym za pomocą aplikacji SUPLA przez Wi-Fi. Po podłączeniu sygnałów krańcowych pozwala również sprawdzić stan otwarcia lub zamknięcia bramy.

Czy można otworzyć bramę telefonem z dowolnego miejsca?

Tak. Po prawidłowej konfiguracji SUPLA oraz zapewnieniu dostępu do internetu można sterować bramą także poza lokalną siecią Wi-Fi.

Czy SBW-01 pokazuje, czy brama jest otwarta?

Tak, pod warunkiem podłączenia odpowiednich sygnałów z wyłączników krańcowych do wejść sterownika. Bez nich nie można traktować wysłanego polecenia jako potwierdzenia rzeczywistego położenia bramy.

Czy sterownik działa z każdą bramą garażową?

Urządzenie jest przeznaczone do współpracy z napędami wyposażonymi w kompatybilne wejście sterujące. Przed zakupem należy sprawdzić schemat podłączenia konkretnego napędu.

Czy SUPLA SBW-01 wymaga dodatkowej centralki?

Do komunikacji wykorzystuje Wi-Fi i system SUPLA, dlatego nie wymaga osobnej bramki radiowej SUPLA. Konieczne są jednak kompatybilny napęd, odpowiednie zasilanie i sieć Wi-Fi.

Jakie zasilanie jest potrzebne?

Sterownik wymaga napięcia 24 V AC/DC. Nie należy podłączać bezpośrednio napięcia sieciowego 230 V do jego wejścia zasilającego.

Czy sterownik współpracuje z Wi-Fi 5 GHz?

Nie. SBW-01 komunikuje się w paśmie Wi-Fi 2,4 GHz zgodnie ze standardami IEEE 802.11 b/g/n.

Czy można podłączyć dwie bramy do jednego SBW-01?

Urządzenie ma jeden kanał wyjściowy, dlatego jest przeznaczone do sterowania jednym obwodem napędu. Do niezależnej obsługi dwóch bram należy dobrać odpowiednie rozwiązanie wielokanałowe.

Gdzie można zamontować sterownik?

Producent przewiduje montaż bezpośrednio w obudowie napędu bramowego albo w puszce instalacyjnej o średnicy 60 mm, z uwzględnieniem stopnia ochrony IP20.
