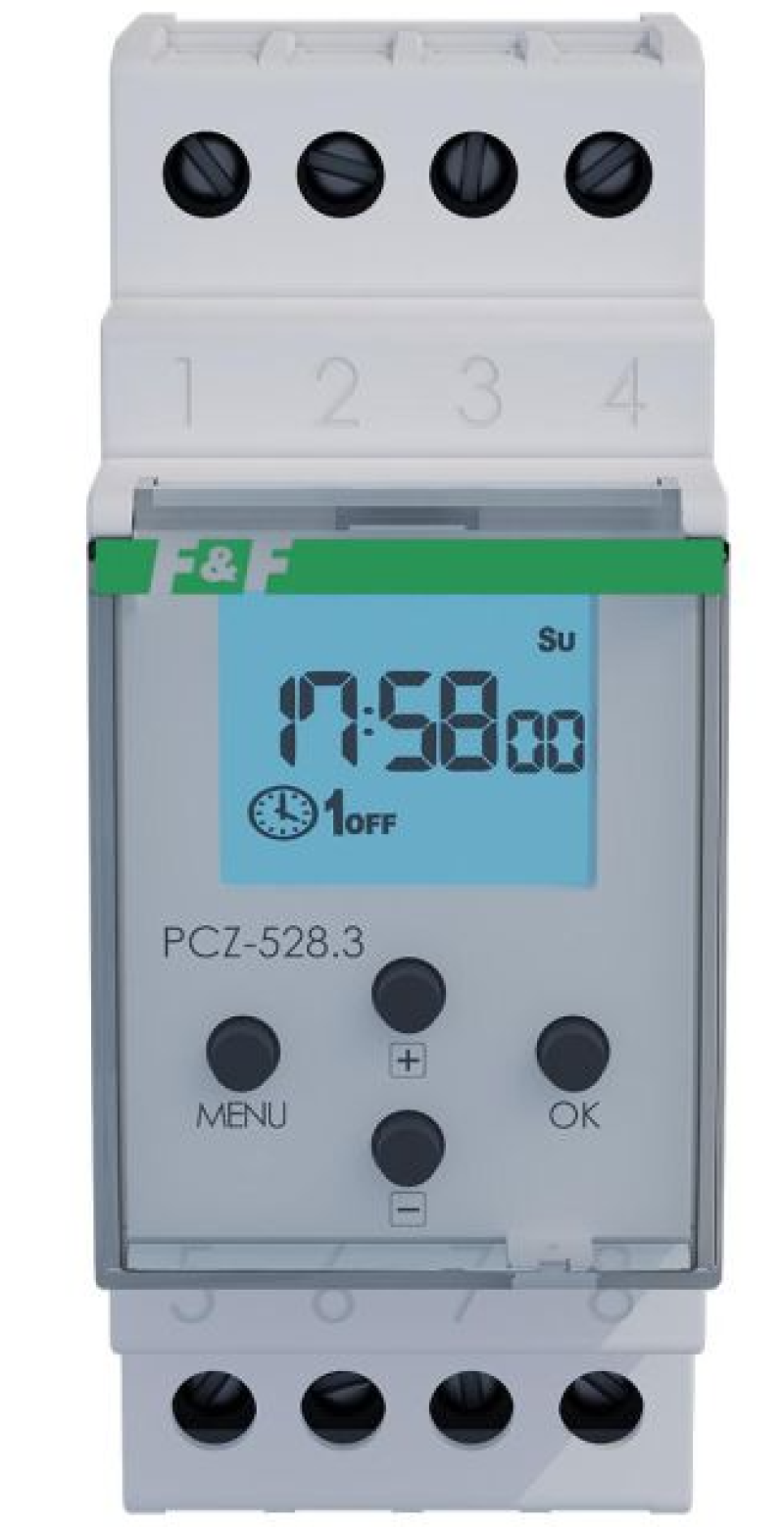

UNIWERSALNY ZEGAR PROGRAMOWALNY PCZ-528 F&F

OPIS PRODUKTU

DANE TECHNICZNE

Typ uniwersalny

Napięcie zasilania 24÷264 V AC/DC

Element wykonawczy przekaźnik

Maksymalny prąd obciążenia 16 A

Konfiguracja styków 1 × NO/NC

Separacja styku TAK

Czas podtrzymania pracy zegara 6 lat

Typ baterii 2032 (litowa)

Dokładność wskazań zegara 1 s

Błąd czasu ±1 s / 24 h

Czas podtrzymania pracy wyświetlacza brak

Przyłącze zaciski śrubowe 4,0 mm²

Moment dokręcający 0,5 Nm

Pobór mocy 1,5 W

Temperatura pracy -20÷50°C

Wymiary 2 moduły (35 mm)

Montaż na szynie 35 mm

Stopień ochrony IP20



Działanie
Sterownik zegara PCZ-528.3 może pracować w jednym z trzech trybów pracy:
» Tryb automatyczny
Praca w trybie automatycznym polega na automatycznym przetwarzaniu wszystkich zapisanych w pamięci sterownika programów.
» Tryb półautomatyczny
Tryb półautomatyczny oznacza chwilowe przerwanie pracy w trybie automatycznym i możliwość ręcznego przełączenia styku przekaźnika w przeciwne położenie. Praca zegara w trybie
półautomatycznym sygnalizowana jest mruganiem tarczy zegara na wyświetlaczu sterownika. Praca w trybie półautomatycznym zostaje przerwana w momencie aktywacji kolejnego
programu pracy, po czym sterownik wraca do pracy w trybie automatycznym.
» Tryb ręczny
W trybie ręcznym ignorowana jest lista programów zapisanych w pamięci sterownika, a włączanie/wyłączanie realizowane jest ręcznie przez użytkownika.
W trybie ręcznym stan przekaźnika można zmieniać naciskając krótko przycisk +/– na elewacji sterownika lub przycisk zewnętrzny podłączony do wejścia sterującego zegara.

Funkcje zegara

• 256 programów załączania/wyłączania przekaźnika;
• Każdy z programów może być wykonywany w jednym z siedmiu, zdefiniowanych w cyklu rocznym, przedziałów dat;
• Możliwość wprowadzenia do 32 dni świątecznych i wybrania, które z programów wykonywane będą w święta;
• Dla każdego programu pracy można niezależnie ustalić, czy program wykonywany będzie w cyklu godzinowym (stała godzina i minuta), czy w cyklu astronomicznym (powiązanym z położeniem słońca względem horyzontu);
• W każdym z programów astronomicznych można ustawić niezależnie przesunięcie załączenia/wyłączenia względem wybranego punktu astronomicznego (np. włącz godzinę przed zachodem słońca, wyłącz dwie godziny po zmierzchu);
• Dla każdego z programów można wybrać swobodnie w jakie dni tygodnia będzie on wykonywany;
• Możliwość programowania zegara przy pomocy bezpłatnej aplikacji mobilnej PCZ Konfigurator przy wykorzystaniu mechanizmu komunikacji radiowej bliskiego zasięgu NFC*;
• Możliwość zabezpieczenia nastaw zegara za pomocą kodu PIN;
• Zaawansowany licznik czasu pracy umożliwiający pomiar czasu załączenia odbiornika:
  • w bieżącym dniu i miesiącu;
  • miesięcznie, z ostatnich 12-tu miesięcy;
  • całkowity od moment u pierwszego uruchomienia zegara.
• Pomocniczy, kasowalny, licznik czasu pracy;
• Możliwość ograniczenia sumarycznego czasu załączenia odbiornika (maksymalnie do 99999 godzin);
• Wejście sterujące umożliwiające podłączenie zewnętrznego przycisku;
• Podświetlany wyświetlacz LCD z możliwością regulacji poziomu jasności i kontrastu;
• Wymienna bateria typu 2032 podtrzymująca pracę zegara przy braku zasilania**.

* Do zdalnego programowania niezbędny jest telefon z systemem Android, z wbudowaną obsługą komunikacji NFC i zainstalowaną darmową aplikacją PCZ Konfigurator (do pobrania ze sklepu Google Play). Zasięg komunikacji NFC ograniczony jest do kilku centymetrów, w związku z tym do przekazania konfiguracji z aplikacji do zegara wymagane jest bezpośrednie
przyłożenie telefonu do zegara.
** W przypadku braku zasilania wewnętrzna bateria podtrzymuje wyłącznie pracę wewnętrznego zegara w taki sposób, aby nie nastąpiła utrata bieżącego czasu i daty. Przy braku zasilania wszystkie zewnętrzne funkcje zegara, takie jak: wyświetlacz, czy przekaźnik – pozostają wyłączone.
