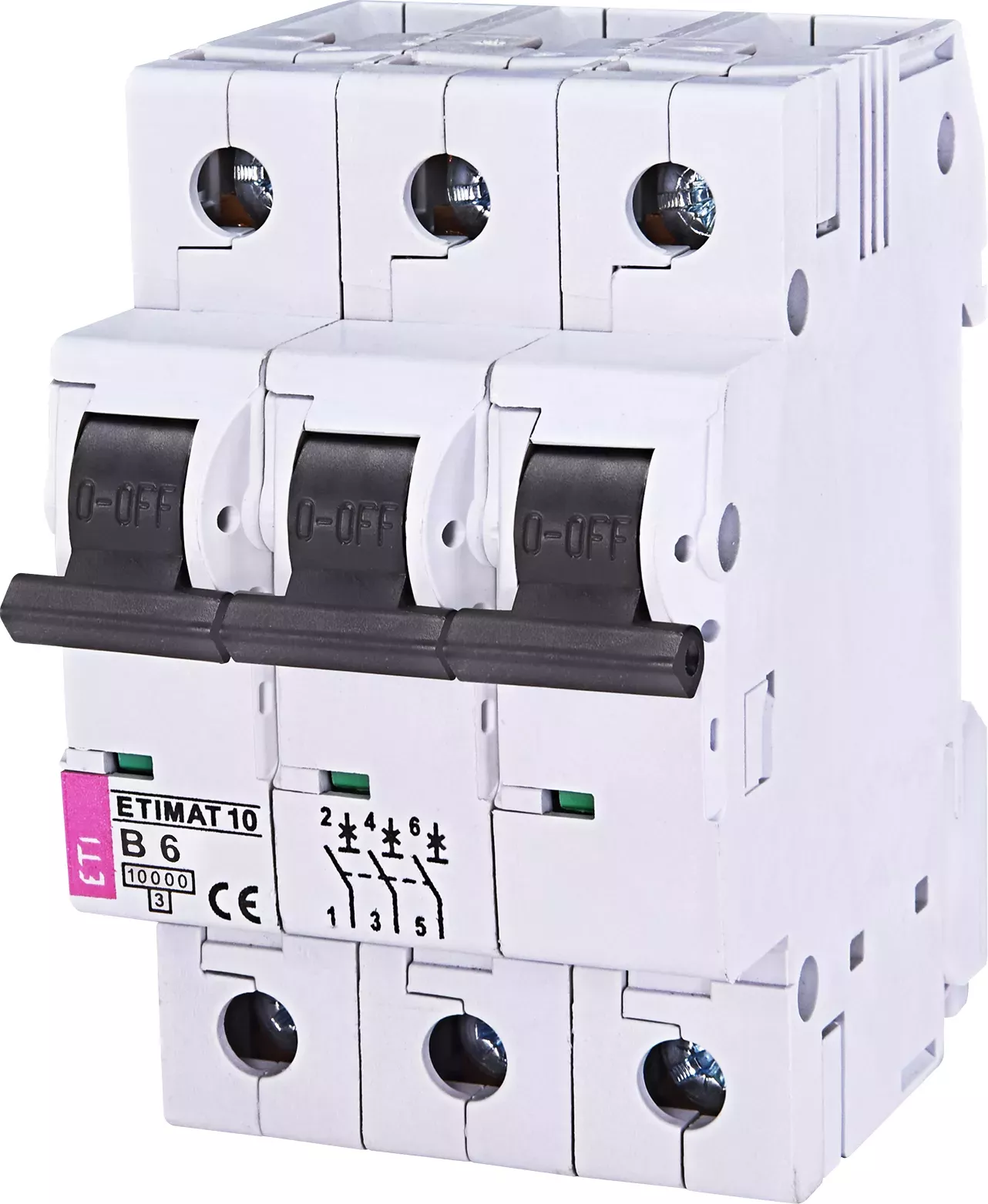

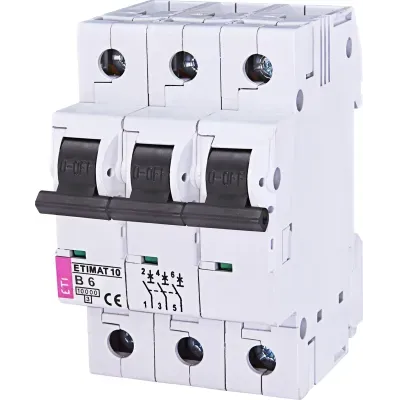

WYŁĄCZNIK INSTALACYJNY ETIMAT 10 3P B 6A 10KA 002125712 ETI

DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU



Wyłączniki nadprądowe ETIMAT 10 oraz ETIMAT 6 są stosowane jako zabezpieczenia instalacji elektrycznych
w obiektach mieszkalnych, użyteczności publicznej oraz przemysłowych.

Obudowa zrobiona z tworzywa niepalnego, odpornego na temperaturę.

Seria ETIMAT 10, a także ETIMAT 6 ma możliwość plombowania dźwigni w pozycji „Zał.” I „Wył.”, która jest odpowiednio oznaczona „ON/OFF”.

Istnieje możliwość podwójnego podłączenia (szyna i przewód), a zasilanie także z dołu lub z góry.

W każdym wyłączniku części pod napięciem są skutecznie zabezpieczone przed dotknięciem.

Na przedniej części wyłącznika znajdują się dane techniczne. Oprócz symbolu fabrycznego podane są: charakterystyka i  zdolność przetrzymywania prądów zwarciowych (np. B 40), znamionowa zdolność do wyłączania prądów zwarciowych, klasa ograniczenia prądu zwarcia (III, tj. najwyższa), informacja o położeniu styków wewnętrznych wyłącznika (I – załączone, 0 – rozłączone), polskie i międzynarodowe certyfikaty jakości.

W przypadku wyłączników wielobiegunowych (wielofazowych) poszczególne moduły są ze sobą sprzęgnięte mechanicznie zarówno przez wewnętrzny mechanizm wyzwalacza, jak i  zewnętrzną dźwignię przełączającą.
Ponadto konstrukcja wyłączników wielobiegunowych z  biegunem neutralnym (1p+N, 3p+N) stanowi gwarancję,
że przy załączaniu wyłącznika biegun neutralny nie zostanie załączony później niż bieguny fazowe, natomiast przy wyłączaniu nie zostanie rozłączony wcześniej od biegunów fazowych.



DANE TECHNICZNE



Prąd znamionowy In:  6 A
Typ wyłącznika nadprądowego:  B
Znamionowa zwarciowa zdolność łączeniowa Icn:  10 kA
Liczba biegunów:  3 p
Liczba modułów:  3
Znamionowe napięcie izolacji Ui:  500 V
Napięcie znamionowe łączeniowe Ue (AC):  400 V
Częstotliwość znamionowa:  50 Hz
Rodzaj podłączenia:  śrubowe
Moment dokręcający:
Całkowite straty mocy dla prądu znamionowego:
Wytrzymałość elektryczna (Liczba cykli):
Wytrzymałość mechaniczna (Liczba cykli):
Temperatura pracy:
Temperatura magazynowania:
Wysokość zainstalowanego produktu:  85 mm
Szerokość zainstalowanego produktu:  52,5 mm
Głębokość zainstalowanego produktu:  70 mm
