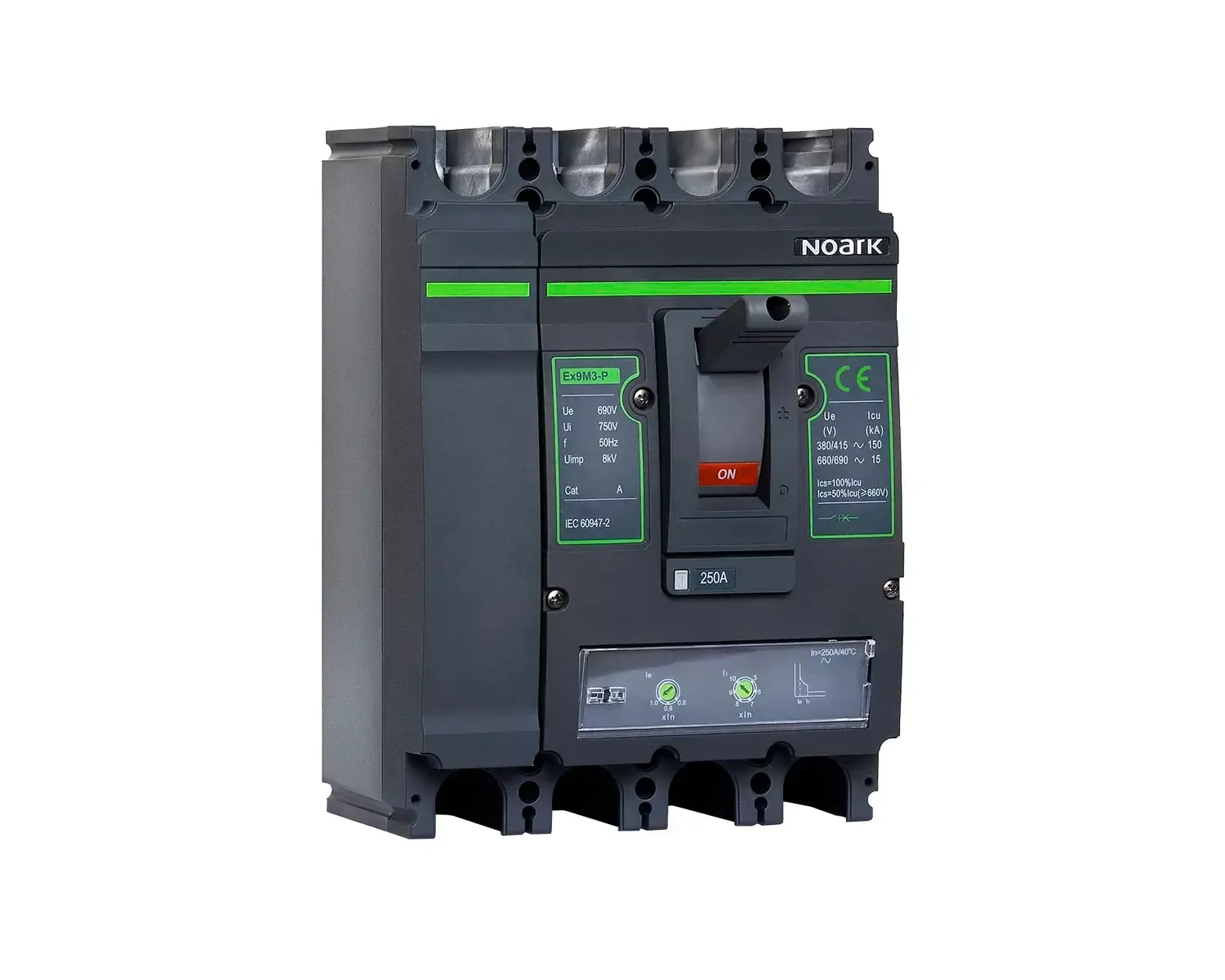

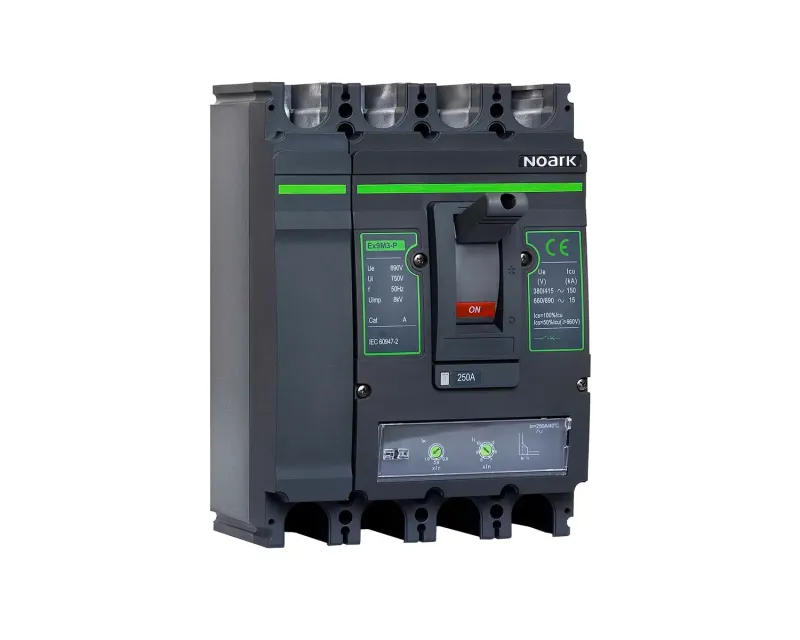

WYŁĄCZNIK KOMPAKTOWY Ex9M1S TM 125 4P4T EU NOARK 111811

OPIS PRODUKTU

Wyłączniki kompaktowe serii Ex9M Thermo-magnetic (TM) przeznaczone są głównie do zastosowań w dystrybucji energii elektrycznej. Testowane zgodnie z normą IEC / EN 60947-2 zapewnia funkcjonalność i niezawodność dla szerokiej gamy aplikacji, m.in. jako rozłączniki izolacyjne. Wyłączniki te posiadają prąd znamionowy wyłączalny zwarciowy graniczny na poziomie od 36 do 150 kA. Wysokie napięcie znamionowe udarowe wytrzymywane umożliwia stosowanie ich nawet w systemach, gdzie mogą występować przejściowe przepięcia o wysokiej intensywności np. w przemyśle ciężkim.



Dane techniczne

Parametr	Wartość
Rodzaj	Termomagnetyczny
Znamionowy prąd ciągły Iu [A]	125
Napięcie znamionowe [V]	415-690
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz [kA]	36
Zakres nastawy wyzwalacza przeciążeniowego [A]	87-125
Zakres nastawy wyzwalacza zwarciowego [A]	625-1250
Zintegrowane zabezpieczenie przed zwarciem doziemnym	Nie
Rodzaj podłączenia styków głównych	Zacisk ramowy
Budowa urządzenia	Urządzenie mocowane na stałe
Do montażu na szynie TH	Nie
Opcjonalny montaż na szynie DIN TH	Tak
Dostępny wskaźnik wyłączenia	Nie
Z wyzwalaczem podnapięciowym	Nie
Liczba biegunów	4
Umiejscowienie przyłączy obwodów głównych	Przednia strona
Rodzaj elementu wykonawczego	Dźwignia
W komplecie z zabezpieczeniem	Tak
Wbudowany napęd silnikowy	Nie
Opcjonalny napęd silnikowy	Tak
Stopień ochrony (IP)	IP20
