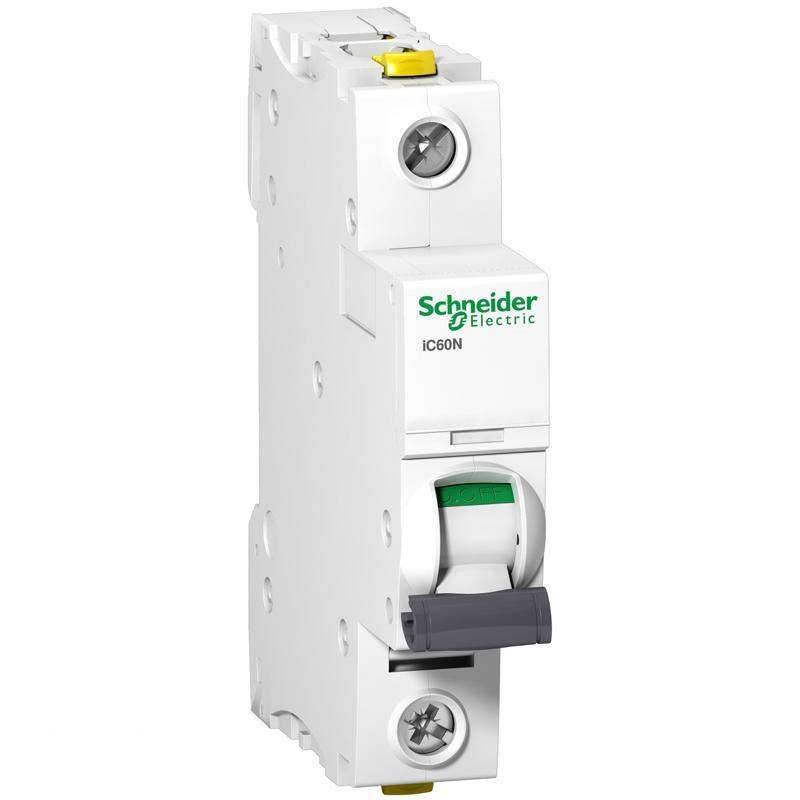

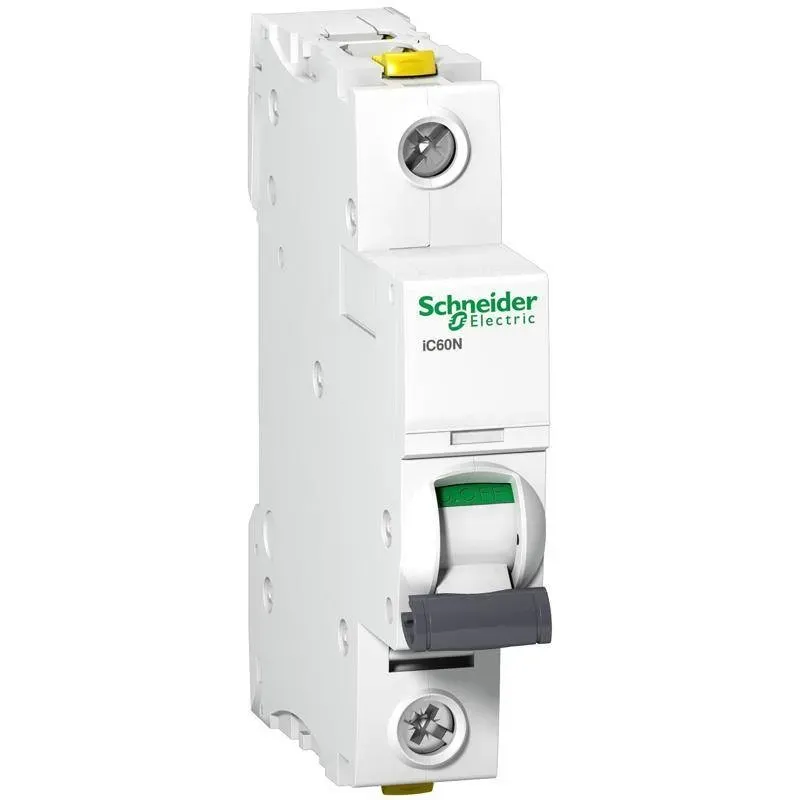

WYŁĄCZNIK NADPRĄDOWY 1P 10A TYP B A9K01110 K60N-B10 ACTI9 SCHNEIDER ELECTRIC

Realizacja: Natychmiast

OPIS PRODUKTU



Parametry podstawowe

zastosowanie urządzenia	Dystrybucja
gama produktów	Acti 9
Nazwa produktu	Acti 9 K60
Typ produktu lub komponentu	Wyłącznik nadprądowy
skrócona nazwa urządzenia	K60N
Opis biegunów	1P
ilość zabezpieczonych biegunów	1
[In] prąd znamionowy	10 A
rodzaj sieci	Prąd przemienny (AC)
technologia wyzwalacza	Termomagnetyczny
charakterystyka	B
zdolność wyłączania	6000 A Icn zgodnie z EN/IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
kategoria użytkowania	Kategoria A zgodnie z IEC 60947-2
funkcja izolacyjna	Tak zgodnie z EN/IEC 60898-1
Normy	EN/IEC 60898-1
certyfikaty produktu	OVE VDE



Parametry uzupełniające

częstotliwość sieci	50/60 Hz
górna granica wyzwalania magnetycznego	3...5 x In
[Ics] znamionowy prąd wyłączalny eksploatacyjny	6000 A 100 % x Icu zgodnie z EN/IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
klasa ograniczenia	3 zgodnie z EN/IEC 60898-1
Znamionowe napięcie izolacji [Ui]	440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
Znamionowe napięcie udarowe wytrzymywane [Uimp]	4 kV zgodnie z EN/IEC 60898-1
wskazanie położenia styku	NO
typ sterowania	Dźwignia
sygnalizacja lokalna	Bez
sposób montażu	Stacjonarny
podstawa montażowa	Szyna DIN
dopasowanie do szyn łączeniowych i bloków rozdzielczych	Połączenie podwójne strona dolna
szerokość w modułach 9 mm	2
wysokość	81 mm
Szerokość	18 mm
głębokość	70 mm
Masa produktu	0.12 kg
kolor	Biały
trwałość mechaniczna	20000 cykli
trwałość elektryczna	20000 cykli
przyłącza - zaciski	Zaciski typu tunelowego, na odpływie/odpływowe sztywny przewód/ 0.5...35 mm². Zaciski typu tunelowego, po stronie zasilania sztywny przewód/ 0.5...35 mm². Zaciski typu tunelowego, na odpływie/odpływowe elastyczny przewód/ 0.5...25 mm². Zaciski typu tunelowego, po stronie zasilania elastyczny przewód/ 0.5...25 mm².
gługość odizolowanego odcinka	14 mm góra lub dół
moment dokręcania	3.5 N.m góra lub dół
zabepieczenie różnicowoprądowe	Bez
