na zamówienie
| zastosowanie urządzenia |
Dystrybucja
|
|
|---|---|---|
| gama produktów |
Acti 9
|
|
| Nazwa produktu |

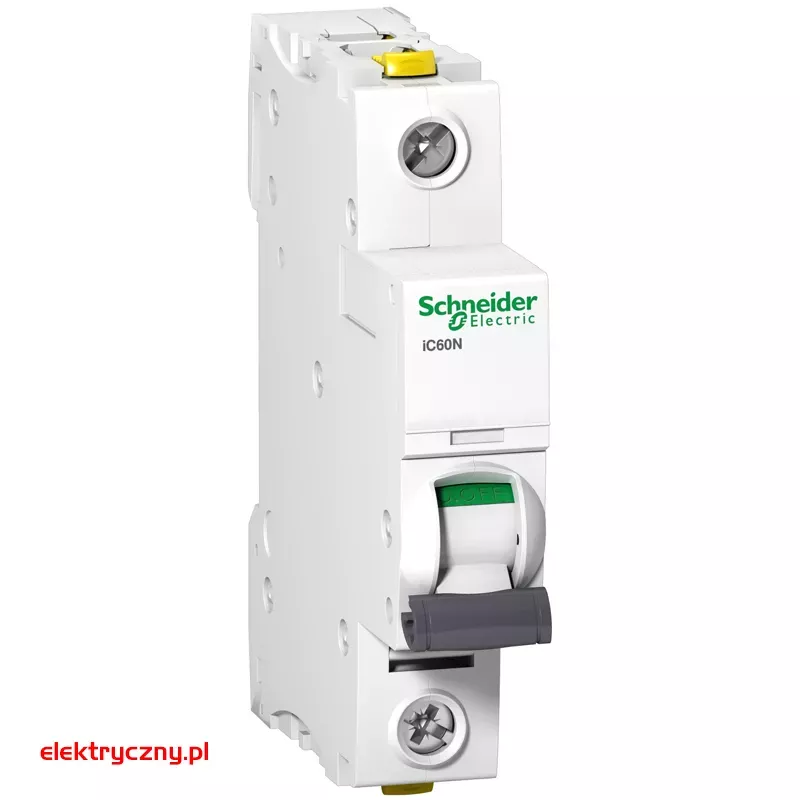

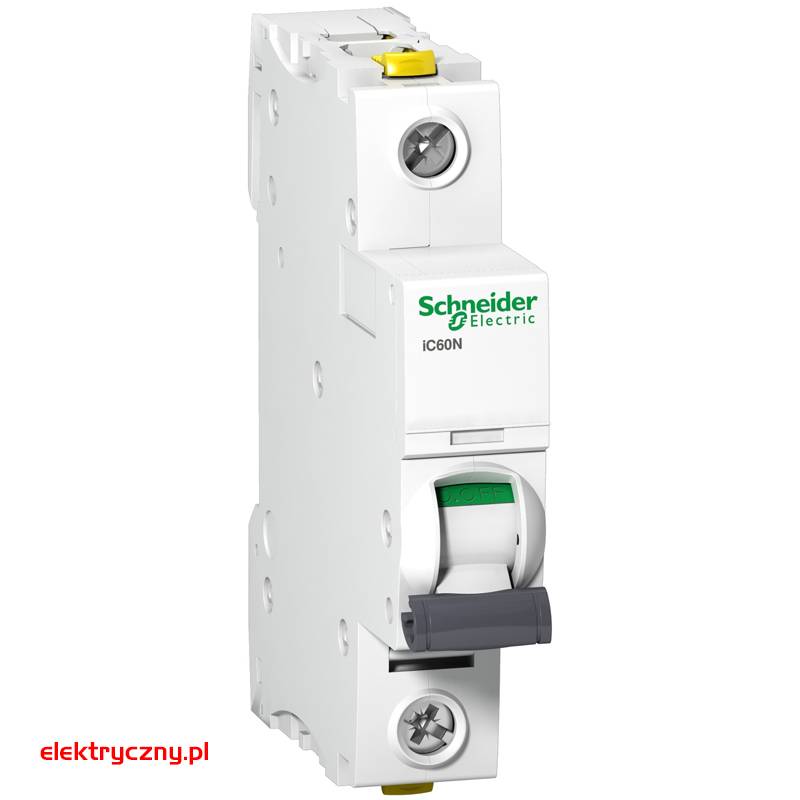

Acti 9 iC60
|
|
| Typ produktu lub komponentu |
Wyłącznik nadprądowy
|
|
| skrócona nazwa urządzenia |
IC60N
|
|
| Opis biegunów |
1P
|
|
| ilość zabezpieczonych biegunów |
1
|
|
| [In] prąd znamionowy |
6 A
|
|
| rodzaj sieci |
Prąd przemienny (AC)
Prąd stały (DC) |
|
| technologia wyzwalacza |
Termomagnetyczny
|
|
| charakterystyka |
C
|
|
| zdolność wyłączania |
10 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz
20 kA Icu zgodnie z EN/IEC 60947-2 - 100...133 V AC 50/60 Hz 6000 A Icn zgodnie z EN/IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz 10 kA Icu zgodnie z EN/IEC 60947-2 - 60...72 V prąd stały (DC) 15 kA Icu conforming to EN/IEC 60947-2 - 12...60 V DC 36 kA Icu conforming to EN/IEC 60947-2 - 12...60 V AC 50/60 Hz |
|
| kategoria użytkowania |
Kategoria A zgodnie z EN 60898-1
Kategoria A zgodnie z IEC 60898-1 |
|
| funkcja izolacyjna |
Tak zgodnie z EN 60947-2
Tak zgodnie z IEC 60947-2 Tak zgodnie z EN 60898-1 Tak zgodnie z IEC 60898-1 |
|
| Normy |
EN 60898-1
EN 60947-2 IEC 60898-1 IEC 60947-2 |
| częstotliwość sieci |
50/60 Hz
|
|
|---|---|---|
| górna granica wyzwalania magnetycznego |
8 x In +/- 20 %
|
|
| [Ics] znamionowy prąd wyłączalny eksploatacyjny |
10 kA 100 % x Icu zgodnie z EN 60947-2 - 72 V prąd stały (DC)
10 kA 100 % x Icu zgodnie z IEC 60947-2 - 72 V prąd stały (DC) 6000 A 100 % x Icu zgodnie z IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz 15 kA 100 % x Icu zgodnie z EN 60947-2 - 12...60 V prąd stały (DC) 15 kA 100 % x Icu zgodnie z IEC 60947-2 - 12...60 V prąd stały (DC) 6000 A 100 % x Icu zgodnie z EN 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % x Icu zgodnie z EN 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz 7.5 kA 75 % x Icu zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % x Icu zgodnie z IEC 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz 7.5 kA 75 % x Icu zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % x Icu zgodnie z IEC 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % x Icu zgodnie z EN 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz |
|
| klasa ograniczenia |
3 zgodnie z EN 60898-1
3 zgodnie z IEC 60898-1 |
|
| Znamionowe napięcie izolacji [Ui] |
500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2 |
|
| Znamionowe napięcie udarowe wytrzymywane [Uimp] |
6 kV zgodnie z EN 60947-2
6 kV zgodnie z IEC 60947-2 |
|
| wskazanie położenia styku |
Tak
|
|
| typ sterowania |
Dźwignia
|
|
| sygnalizacja lokalna |
Wskaźnik wyzwolenia
|
|
| podstawa montażowa |
Szyna DIN
|
|
| szerokość w modułach 9 mm |
2
|
|
| wysokość |
91 mm
|
|
| Szerokość |
18 mm
|
|
| głębokość |
78.5 mm
|
|
| Masa produktu |
0,125 kg
|
|
| kolor |
Biały
|
|
| trwałość mechaniczna |
20000 cykli
|
|
| trwałość elektryczna |
10000 cykli
|
|
| przyłącza - zaciski |
Zacisk podwójny, góra lub dół sztywny przewód/przewody 1...25 mm² maks.
Zacisk podwójny, góra lub dół elastyczny przewód/przewody 1...16 mm² maks. |
|
| gługość odizolowanego odcinka |
14 mm góra lub dół
|
|
| moment dokręcania |
2 N.m góra lub dół
|
|
| zabepieczenie różnicowoprądowe |
Bez
|
