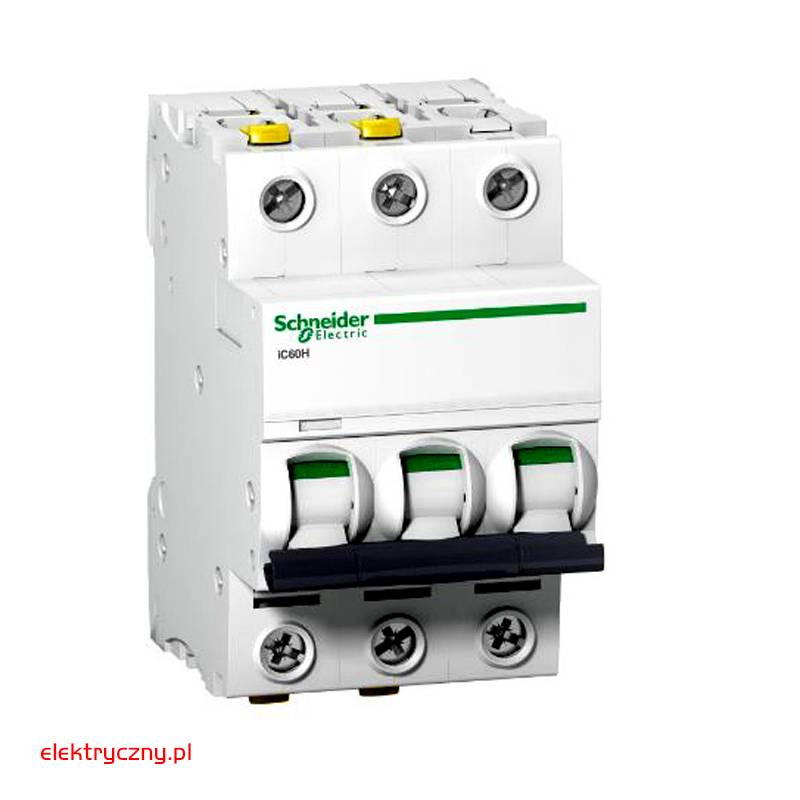

WYŁĄCZNIK NADPRĄDOWY 3P 25A TYPC A9F07325 C60H-C25-3 ACTI 9 SCHNEIDER ELECTRIC

OPIS PRODUKTU



Wyłączniki nadprądowe serii iC60 do 63A, pozwalają na ochronę przed zwarciami i przeciążeniami zapewniając udogodnienia montażowe (DIN), zwiększone bezpieczeństwo użytkowania oraz możliwości komunikacji stanu pracy i przyczyny wyzwolenia.Wyłączniki nadprądowe iC60 są zgodne ze standardami w zakładach przemysłowych (EN 60942-2) i budynkach mieszkalnych (EN 60898-1), oferując możliwość optymalnego doboru spośród szerokiego zakresu dostępnych charakterystyk wyzwalania i prądów znamionowych.



DANE TECHNICZNE



Parametry podstawowe

zastosowanie urządzenia	Dystrybucja
gama produktów	Acti 9
Nazwa produktu	Acti 9 iC60
Typ produktu lub komponentu	Wyłącznik nadprądowy
skrócona nazwa urządzenia	IC60H
Opis biegunów	3P
ilość zabezpieczonych biegunów	3
[In] prąd znamionowy	25 A
rodzaj sieci	Prąd przemienny (AC) Prąd stały (DC)
technologia wyzwalacza	Termomagnetyczny
charakterystyka	C
zdolność wyłączania	10000 A Icn w 400 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1 42 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 10 kA Icu w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 15 kA Icu w 380...415 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 30 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 42 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2 15 kA Icu w <= 180 V prąd stały (DC) zgodnie z EN/IEC 60947-2
kategoria użytkowania	Kategoria A zgodnie z EN 60898-1 Kategoria A zgodnie z IEC 60898-1
funkcja izolacyjna	Tak zgodnie z EN 60898-1 Tak zgodnie z EN 60947-2 Tak zgodnie z IEC 60898-1 Tak zgodnie z IEC 60947-2
Normy	EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2



Parametry uzupełniające

częstotliwość sieci	50/60 Hz
górna granica wyzwalania magnetycznego	8 x In +/- 20 %
[Ics] znamionowy prąd wyłączalny eksploatacyjny	15 kA 50 % zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 7,5 kA 50 % zgodnie z EN 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 5 kA 50 % zgodnie z EN 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 15 kA 50 % zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 7,5 kA 50 % zgodnie z IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 5 kA 50 % zgodnie z IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 7500 A 75 % zgodnie z EN 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 7500 A 75 % zgodnie z IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 21 kA 50 % zgodnie z IEC 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 21 kA 50 % zgodnie z EN 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 15 kA 100 % zgodnie z IEC 60947-2 - 125...180 V prąd stały (DC) 15 kA 100 % zgodnie z EN 60947-2 - 125...180 V prąd stały (DC)
klasa ograniczenia	3 zgodnie z EN 60898-1 3 zgodnie z IEC 60898-1
Znamionowe napięcie izolacji [Ui]	500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2
Znamionowe napięcie udarowe wytrzymywane [Uimp]	6 kV zgodnie z EN 60947-2 6 kV zgodnie z IEC 60947-2
wskazanie położenia styku	Tak
typ sterowania	Dźwignia
sygnalizacja lokalna	Wskaźnik wyzwolenia
podstawa montażowa	Szyna DIN
szerokość w modułach 9 mm	6
wysokość	91 mm
Szerokość	54 mm
głębokość	78.5 mm
Masa produktu	0,375 kg
kolor	Biały
trwałość mechaniczna	20000 cykli
trwałość elektryczna	10000 cykli
przyłącza - zaciski	Zacisk podwójny, góra lub dół sztywny przewód/przewody 1...25 mm² maks. Zacisk podwójny, góra lub dół elastyczny przewód/przewody 1...16 mm² maks.
gługość odizolowanego odcinka	14 mm góra lub dół
moment dokręcania	2 N.m góra lub dół
zabepieczenie różnicowoprądowe	Bez
