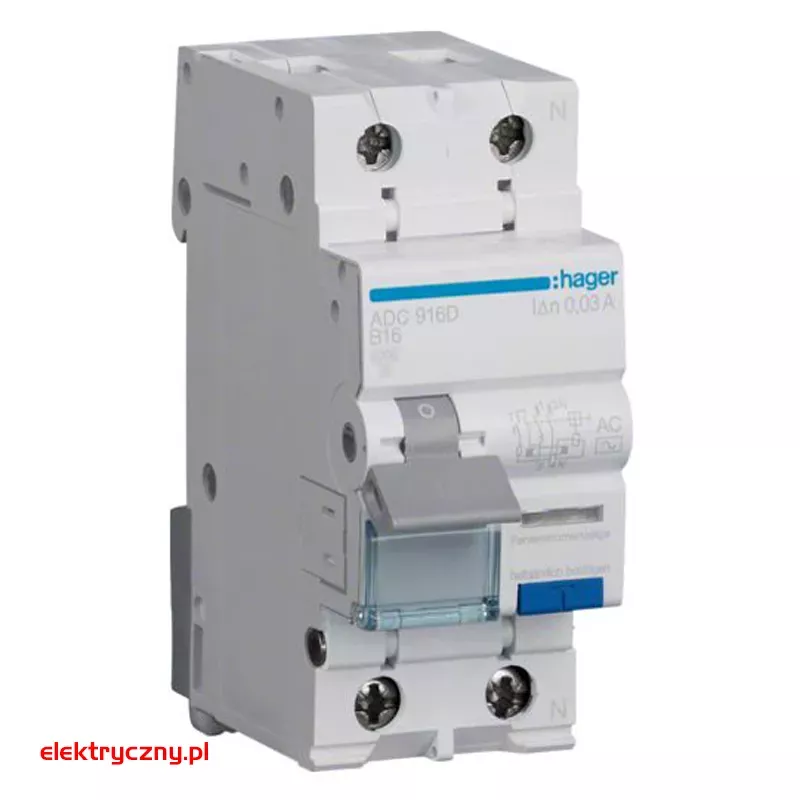

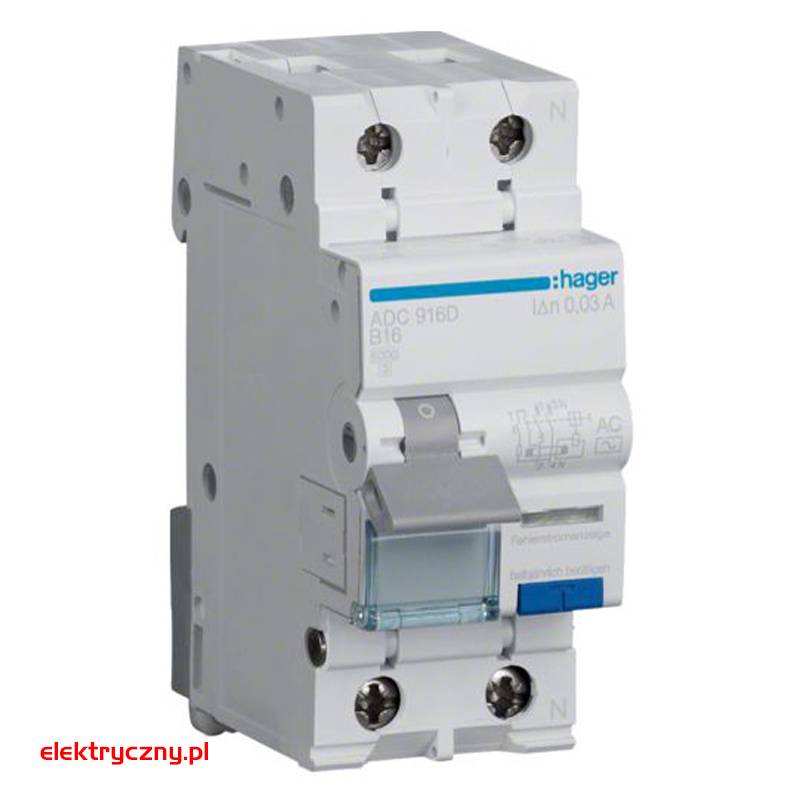

WYŁĄCZNIK RÓŻNICOWO-PRĄDOWY 1P+N 6kA B 16A/30mA TYP AC ADC916D HAGER

Realizacja: CHWILOWO NIEDOSTĘPNY

OPIS PRODUKTU



Wyłączniki różnicowoprądowe z członem nadprądowym:

• wyłączniki różnicowoprądowe z członem nadprądowym (RCBO) o wysokiej i średniej czułości, 2-biegunowe (1P+N),

• czułe na prądy różnicowe sinusoidalnie przemienne (AC) lub  sinusoidalnie przemienne i  pulsujące ze składową stałą (A),

• napięcie znamionowe łączeniowe: 230 V AC,

• prąd znamionowy różnicowy zadziałania: 10, 30 lub 300 mA,

• zdolność zwarciowa Icn = 6000 A, zgodnie z PN-EN61009-1,

• charakterystyka wyzwalania dla członu przetężeniowego: B lub C,

• optyczny wskaźnik zadziałania od prądu różnicowego,
• optyczny wskaźnik położenia styków głównych,
• pole opisowe z klapką zabezpieczającą,
• szeroki zakres akcesoriów
• możliwość podłączenia za pomocą szyn grzebieniowych poziomych,
• zaciski klatkowe: (drut do 25 mm2, linka do 16 mm2),
• stopień ochrony: IP2X dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy.



DANE TECHNICZNE



Liczba biegunów:	2P
Układ biegunów:	1P+N
Charakterystyka wyzwalania:	B
Częstotliwość znamionowa:	50Hz
Znamionowa zwarciowa zdolność  łączeniowa Icn:	6kA
Napięcie znamionowe łączeniowe Ue (AC):	240V
Znamionowe napięcie izolacji Ui:	500V
Maksymalne napięcie pracy:	240V
Znamionowe napięcie udarowe  wytrzymywane Uimp:	4000V
Głębokość produktu [mm]:	68
Wysokość produktu [mm]:	83
Szerokość produktu [mm]:	35
Rodzaj podłączenia:	Ze śrubą
Stopień ochrony:	IP20
Temperatura magazynowania:	-25 do 70 °C
