gama produktów |
Acti 9
|
|
---|---|---|
Nazwa produktu |

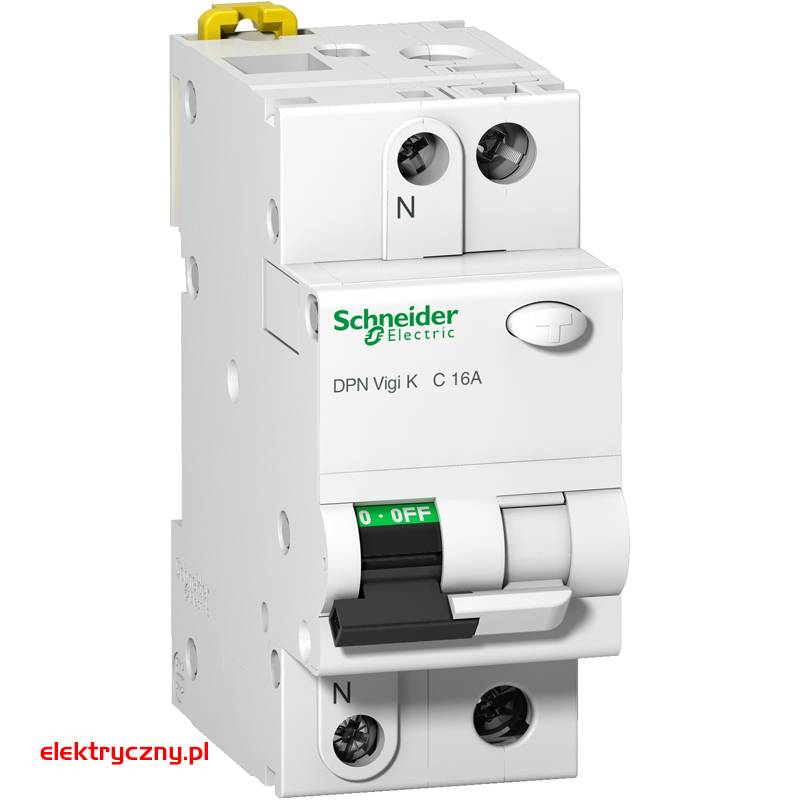

Acti 9 DPN Vigi K
|
|
Typ produktu lub komponentu |
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)
|
|
skrócona nazwa urządzenia |
DPN Vigi K
|
|
zastosowanie urządzenia |
Dystrybucja
|
|
Opis biegunów |
1P + N
|
|
ilość zabezpieczonych biegunów |
1
|
|
położenie neutralne |
LEFT
|
|
[In] prąd znamionowy |
16 A
|
|
rodzaj sieci |
Prąd przemienny (AC)
|
|
technologia wyzwalacza |
Termomagnetyczny
|
|
charakterystyka |
B
|
|
czułość na prad upływu |
30 mA
|
|
zwłoka zabezpieczenia różnicowoprądowego |
Bezzwłoczny
|
|
typ zabepieczenia różnicowoprądowego |
Typ A
|
|
zdolność wyłączania |
Icn 6000 A at 220...240 V AC 50 Hz conforming to EN/IEC 61009-2-1
|
|
Znak jakości |
VDE
|
lokalizacja urządzenia w systemie |
Odejście
|
|
---|---|---|
częstotliwość sieci |
50 Hz
|
|
[Ue] znamionowe napięcie łączeniowe |
220...240 V prąd przemienny (AC) 50 Hz
|
|
granica wyzwalania magnetycznego |
3...5 x In
|
|
technologia wyzwalania urządzenia różnicowoprądowego |
Niezależny od napięcia
|
|
[Ics] znamionowy prąd wyłączalny eksploatacyjny |
6000 A 100 % x Icn at 220...240 V AC 50 Hz conforming to EN/IEC 61009-2-1
|
|
znamionowa zdolność załączania i wyłączania |
Idm 4500 A at 220...240 V AC 50 Hz conforming to EN/IEC 61009-2-1
|
|
klasa ograniczenia |
3 zgodnie z EN/IEC 61009-2-1
|
|
Znamionowe napięcie izolacji [Ui] |
400 V prąd przemienny (AC) 50 Hz
|
|
Znamionowe napięcie udarowe wytrzymywane [Uimp] |
4 kV
|
|
wskazanie położenia styku |
Tak
|
|
typ sterowania |
Dźwignia
|
|
sygnalizacja lokalna |
ZAŁ, WYŁ, wyzwolenie wskutek zwarcia
|
|
sposób montażu |
Zatrzaskowy
|
|
podstawa montażowa |
Szyna DIN
|
|
szerokość w modułach 9 mm |
4
|
|
wysokość |
81 mm
|
|
Szerokość |
36 mm
|
|
głębokość |
72 mm
|
|
Masa produktu |
125 g
|
|
kolor |
Biały RAL 9003
|
|
trwałość mechaniczna |
20000 cykli
|
|
trwałość elektryczna |
20000 cykli
|
|
przyłącza - zaciski |
Tunnel type terminal, phase rigid wire(s) 1...25 mm² max
Tunnel type terminal, neutral rigid wire(s) 1...16 mm² max Zacisk typu tunelowego, faza elastyczny przewód/ 1...16 mm². Zacisk typu tunelowego, neutralny elastyczny przewód/ 1...10 mm². |
|
gługość odizolowanego odcinka |
15 mm[ ][ ](góra lub dół)
|
|
moment dokręcania |
2 N.m (góra lub dół)
|
|
zabepieczenie różnicowoprądowe |
Zintegrowane
|
