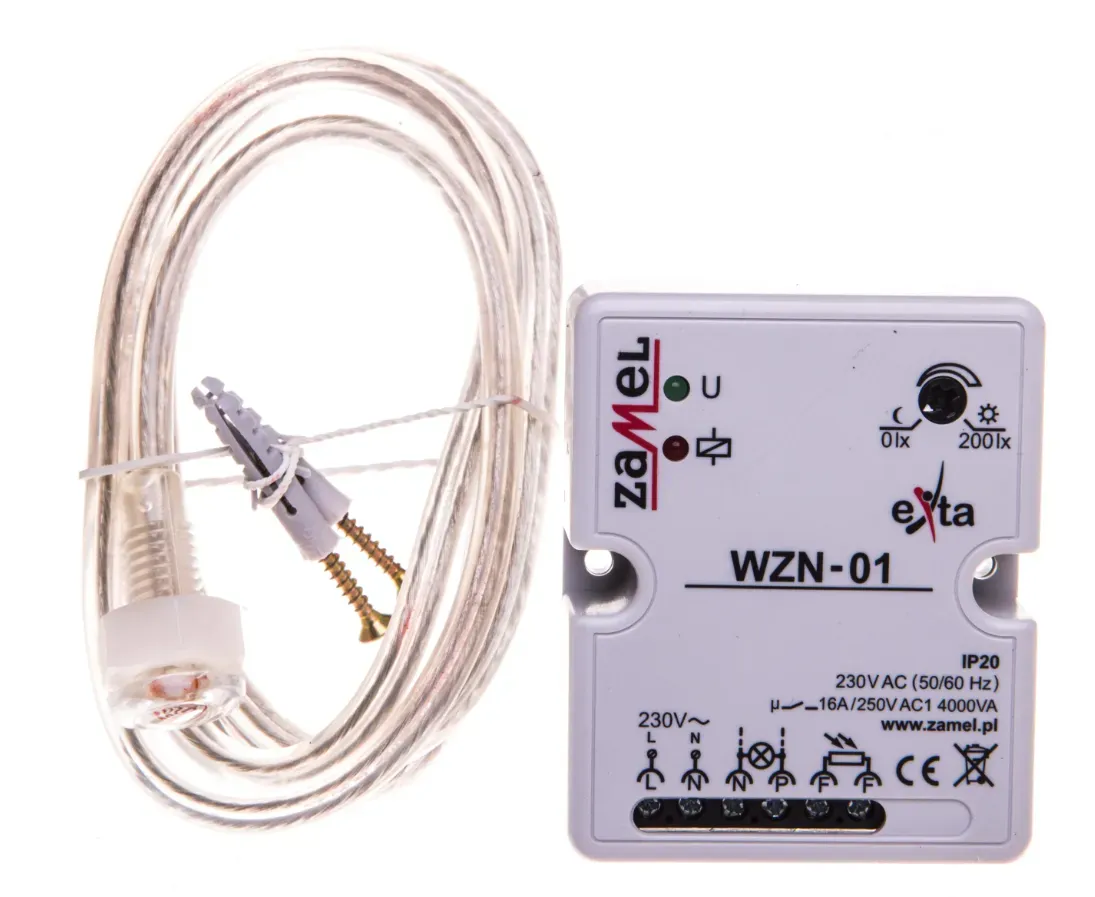

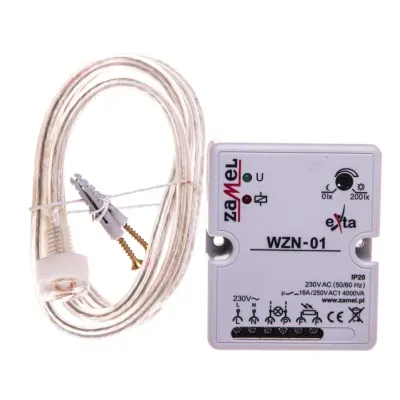

WYŁĄCZNIK ZMIERZCHOWY Z SONDĄ SOH-01 16A 1Z 230V AC IP20 WZN-01/S1 EXT10000148 ZAMEL

Wyłącznik zmierzchowy ZAMEL WZN-01/S1 z sondą SOH-01 – 230 V, 16 A, regulacja 0–200 lx

Wyłącznik zmierzchowy ZAMEL WZN-01/S1 (EXT10000148) to urządzenie automatyki budynkowej przeznaczone do samoczynnego sterowania oświetleniem w zależności od natężenia światła dziennego. Po zapadnięciu zmroku wyłącznik załącza podłączone oświetlenie, a po wzroście natężenia światła o świcie automatycznie je wyłącza.

Model WZN-01/S1 współpracuje z zewnętrzną sondą oświetlenia SOH-01 z przewodem o długości 1 m, dołączoną do zestawu. Dzięki oddzieleniu czujnika od wyłącznika można umieścić sondę w miejscu odpowiednim do pomiaru światła dziennego, a sam moduł zainstalować w osłoniętej lokalizacji.

Urządzenie umożliwia płynną regulację progu zadziałania w zakresie 0–200 lx. Wyposażono je w przekaźnik z jednym stykiem zwiernym NO o obciążalności 16 A AC-1, zasilanie 230 V AC oraz układ ograniczający reakcje na krótkotrwałe zmiany oświetlenia.

Najważniejsze zalety wyłącznika zmierzchowego WZN-01/S1

• Automatyczne sterowanie oświetleniem – włączanie po zmroku i wyłączanie o świcie.
• Zewnętrzna sonda SOH-01 w zestawie – przewód przyłączeniowy o długości 1 m.
• Regulacja progu 0–200 lx – możliwość dostosowania momentu załączenia do warunków otoczenia.
• Przekaźnik 16 A AC-1 – jeden styk zwierny NO.
• Histereza i opóźnienie wyłączenia – ograniczenie przypadkowych przełączeń przy chwilowych zmianach oświetlenia.
• Sygnalizacja LED – kontrola zasilania i stanu przekaźnika.
• Montaż natynkowy – obudowa o wymiarach 69 × 56 × 27 mm.
• Zasilanie 230 V AC – praca w standardowej instalacji elektrycznej.
• Możliwość wydłużenia przewodu sondy – do 50 m zgodnie z wymaganiami producenta.

Jak działa wyłącznik zmierzchowy z sondą?

ZAMEL WZN-01/S1 stale kontroluje natężenie oświetlenia za pomocą zewnętrznej sondy SOH-01. Gdy poziom światła spadnie poniżej wartości ustawionej na potencjometrze, urządzenie załącza przekaźnik wyjściowy, uruchamiając podłączone oświetlenie.

Po wzroście natężenia światła powyżej progu wyłączenia urządzenie rozłącza przekaźnik, wyłączając oświetlenie. Zastosowanie histerezy i opóźnienia pomaga uniknąć niepotrzebnego przełączania przy chwilowych zmianach warunków, np. krótkotrwałym oświetleniu sondy.

Wyłącznik działa automatycznie, bez konieczności codziennego ręcznego włączania i wyłączania lamp.

Regulacja progu załączenia 0–200 lx

Wyłącznik posiada potencjometr umożliwiający płynne ustawienie progu natężenia oświetlenia od 0 do 200 luksów.

Niższa nastawa powoduje załączenie oświetlenia przy większym zaciemnieniu, natomiast wyższa pozwala uruchomić lampy wcześniej, gdy na zewnątrz jest jeszcze stosunkowo jasno.

Próg należy dobrać do charakteru instalacji, miejsca montażu sondy oraz oczekiwanego momentu załączenia oświetlenia.

Sonda oświetlenia SOH-01 – niezależny pomiar światła dziennego

Do zestawu dołączona jest sonda SOH-01 z przewodem o długości 1 m. Czujnik można umieścić w miejscu, w którym będzie mierzył naturalne oświetlenie otoczenia, bez wpływu światła emitowanego przez sterowane lampy.

Producent dopuszcza stosowanie przewodu sondy o maksymalnej długości 50 m, przy użyciu przewodu o parametrach określonych w dokumentacji.

Ważne: sondy nie należy montować bezpośrednio w zasięgu światła lamp sterowanych przez wyłącznik. Takie umiejscowienie może powodować nieprawidłowe działanie układu.

Histereza i opóźnienie – stabilne działanie oświetlenia

WZN-01/S1 wyposażono w układ histerezy natężenia oświetlenia oraz opóźnienie wyłączenia wynoszące około 30 sekund.

Dzięki temu chwilowe oświetlenie sondy, np. reflektorami przejeżdżającego samochodu, nie musi powodować natychmiastowego wyłączenia lamp.

Histereza ogranicza także wielokrotne przełączanie przekaźnika, gdy natężenie światła zmienia się w pobliżu ustawionego progu.

Gdzie stosować wyłącznik zmierzchowy ZAMEL WZN-01/S1?

Wyłącznik zmierzchowy z sondą SOH-01 sprawdza się w instalacjach, w których oświetlenie powinno działać automatycznie po zapadnięciu zmroku.

• Oświetlenie elewacji budynków i wejść.
• Oświetlenie podjazdów, bram i furtek.
• Lampy ogrodowe i oświetlenie ścieżek.
• Oświetlenie parkingów i placów.
• Oświetlenie reklam i szyldów.
• Instalacje oświetlenia zewnętrznego przy obiektach użytkowych.
• Układy automatyki wymagające reakcji na natężenie światła dziennego.

W przypadku większych instalacji oświetleniowych wyłącznik może współpracować z odpowiednio dobranym stycznikiem, umożliwiając sterowanie obwodami przekraczającymi bezpośrednią obciążalność jego przekaźnika.

Montaż natynkowy i podłączenie WZN-01/S1

Wyłącznik jest przeznaczony do montażu natynkowego. Obudowa ma wymiary 69 × 56 × 27 mm i stopień ochrony IP20.

Urządzenie wymaga zasilania 230 V AC, 50/60 Hz. Posiada jeden napięciowy styk zwierny NO o maksymalnej obciążalności 16 A w kategorii AC-1.

Do pomiaru natężenia światła należy podłączyć zewnętrzną sondę SOH-01 zgodnie ze schematem producenta. W zestawie znajduje się sonda z przewodem o długości 1 m.

Uwaga: stopień ochrony IP20 oznacza, że obudowa wyłącznika wymaga odpowiedniego zabezpieczenia przed wilgocią i wpływem warunków atmosferycznych. Instalację powinien wykonać wykwalifikowany elektryk, zgodnie z instrukcją producenta.

Dane techniczne ZAMEL WZN-01/S1

Najczęściej zadawane pytania (FAQ)

Do czego służy wyłącznik zmierzchowy WZN-01/S1?

Urządzenie automatycznie włącza oświetlenie po spadku natężenia światła poniżej ustawionego progu i wyłącza je, gdy natężenie światła ponownie wzrośnie.

Czy sonda SOH-01 znajduje się w zestawie?

Tak. Wariant WZN-01/S1 jest dostarczany z sondą oświetlenia SOH-01 wyposażoną w przewód o długości 1 m.

Czy można regulować moment włączenia oświetlenia?

Tak. Próg zadziałania jest regulowany w zakresie 0–200 lx za pomocą potencjometru.

Czy wyłącznik reaguje na światła samochodu?

Urządzenie posiada histerezę i opóźnienie wyłączenia wynoszące około 30 sekund, co ogranicza reakcje na krótkotrwałe zmiany oświetlenia sondy.

Czy można przedłużyć przewód sondy?

Tak. Producent dopuszcza maksymalną długość przewodu sondy do 50 m, pod warunkiem zastosowania przewodu o odpowiednich parametrach.

Czy WZN-01/S1 można zamontować na zewnątrz budynku?

Obudowa wyłącznika ma stopień ochrony IP20 i wymaga odpowiedniego zabezpieczenia przed wilgocią oraz warunkami atmosferycznymi. Sondę należy umieścić w miejscu odpowiednim do pomiaru światła dziennego.

Czy WZN-01/S1 ma styk bezpotencjałowy?

Nie. Producent określa wyjście jako napięciowe, ze stykiem zwiernym NO o maksymalnej obciążalności 16 A AC-1.

Czy wyłącznik zmierzchowy można stosować do lamp LED?

Może być wykorzystywany w instalacjach oświetleniowych LED, jednak dopuszczalne obciążenie należy dobrać z uwzględnieniem charakterystyki zasilaczy LED i prądów rozruchowych. Wartość 16 A AC-1 nie oznacza automatycznie dopuszczalności podłączenia dowolnego obciążenia LED o takim prądzie.

Czym różni się WZN-01/S1 od WZM-01/S1?

WZN-01/S1 jest wyłącznikiem natynkowym, natomiast WZM-01/S1 jest przeznaczony do montażu na szynie DIN. Oba modele współpracują z zewnętrzną sondą oświetlenia.
