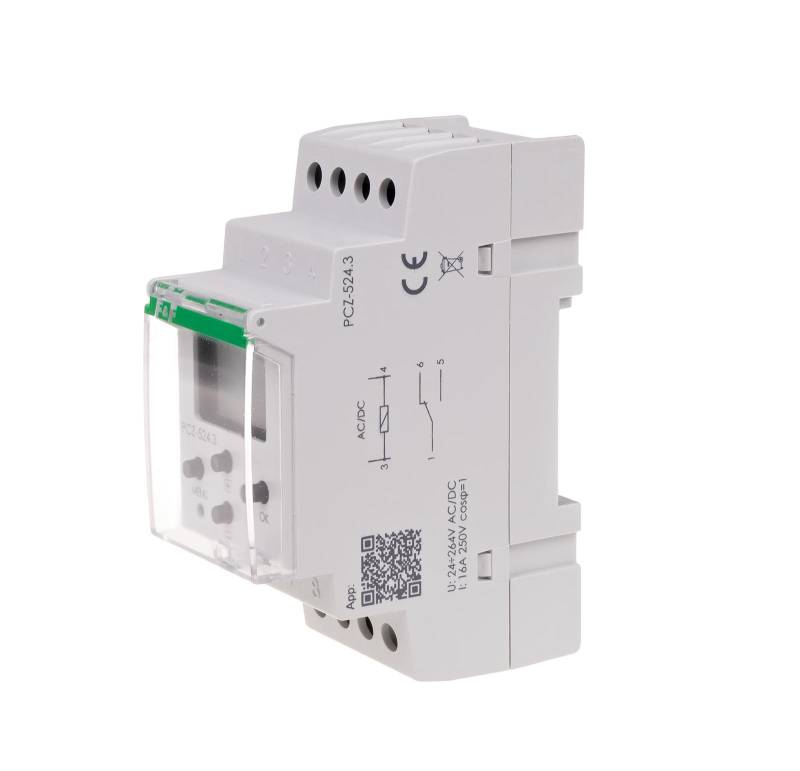

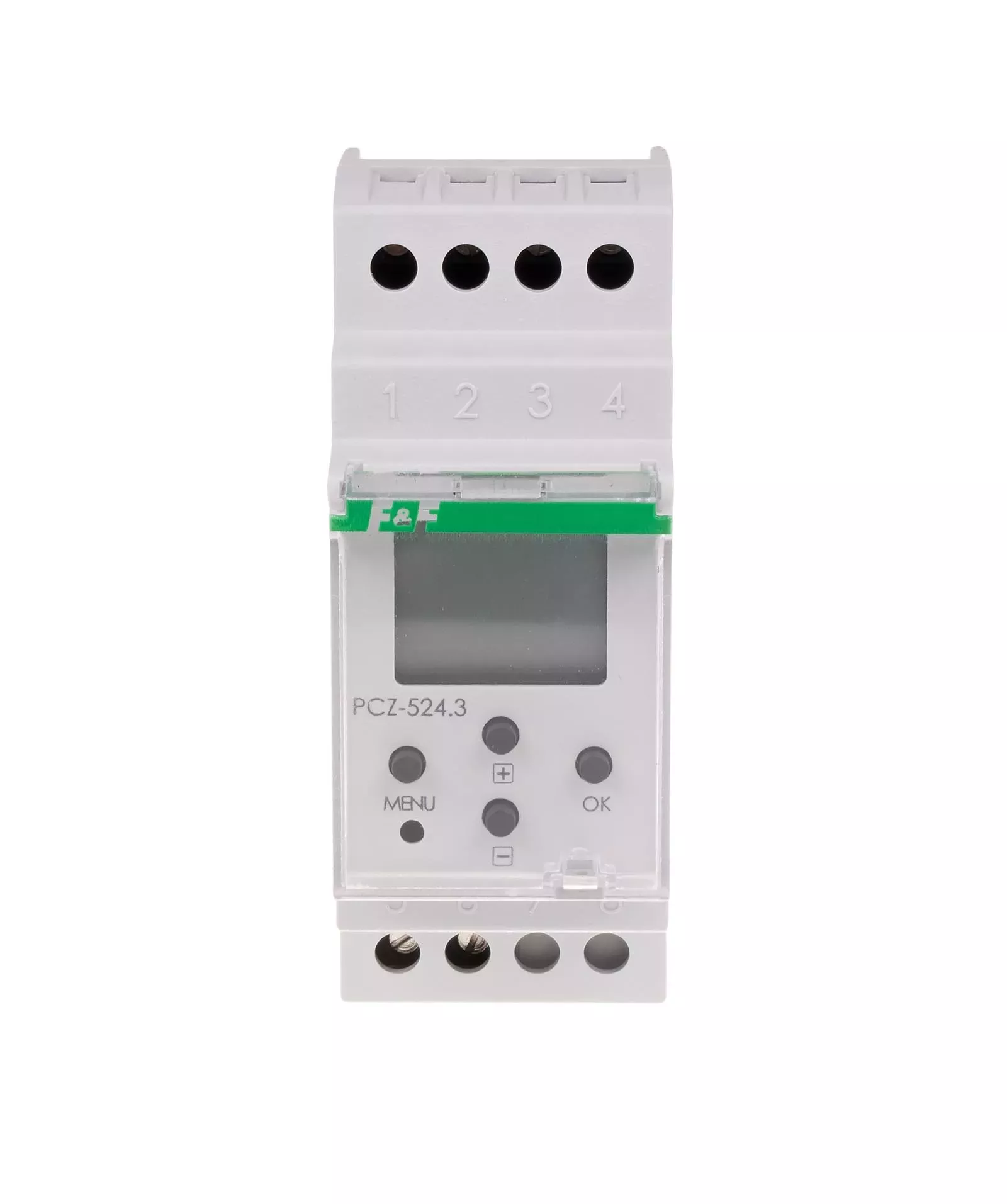

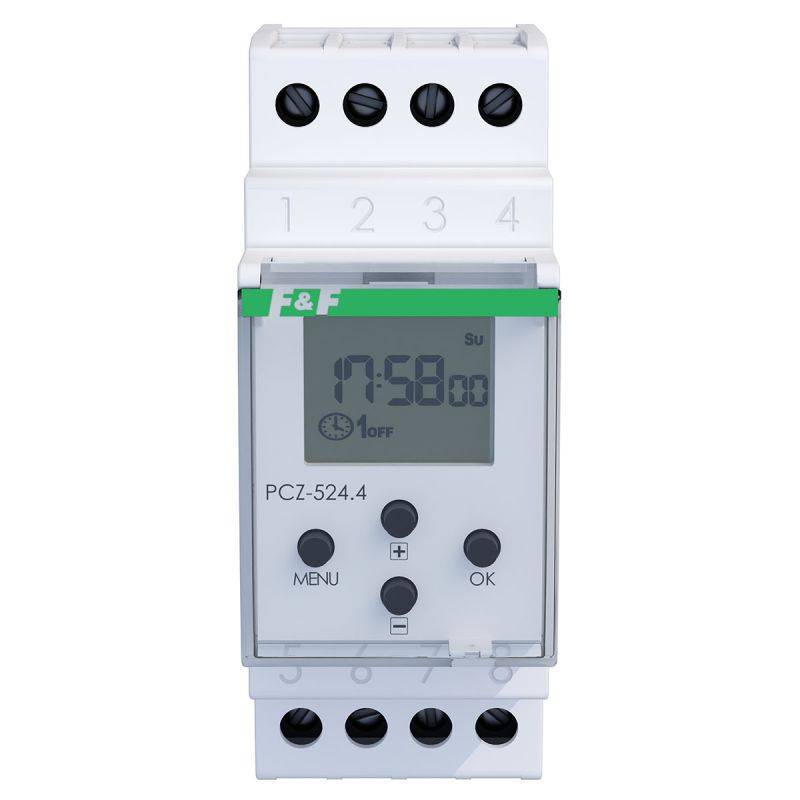

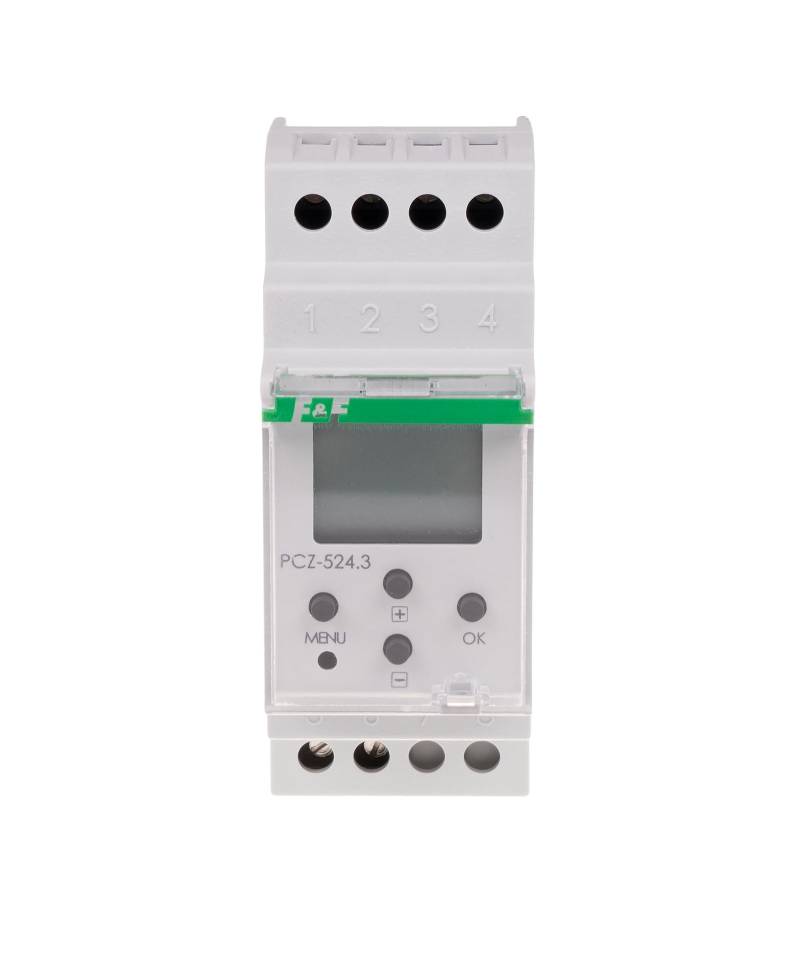

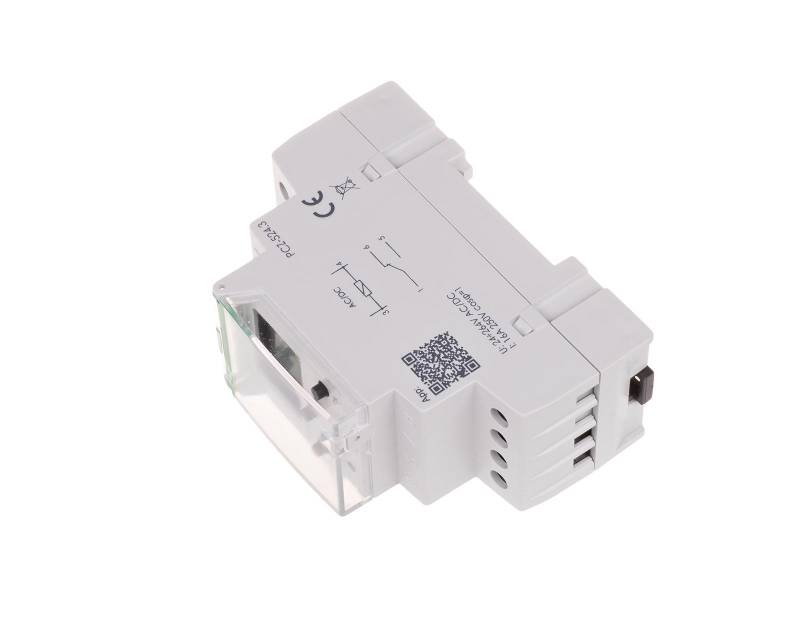

Zegar astronomiczny F&F PCZ-524.4 – sterownik oświetlenia NFC na szynę DIN

Zegar astronomiczny F&F PCZ-524.4 to elektroniczny sterownik przeznaczony do automatycznego załączania i wyłączania oświetlenia oraz innych odbiorników elektrycznych zgodnie z godzinami wschodu i zachodu słońca. Urządzenie wykorzystuje aktualną datę i współrzędne geograficzne miejsca instalacji, aby samodzielnie wyznaczać odpowiednie momenty przełączania.

Model PCZ-524.4 jest jednokanałowym zegarem astronomicznym montowanym na szynie DIN. Dzięki automatycznemu dostosowywaniu godzin pracy do długości dnia pozwala wygodnie sterować instalacją oświetleniową przez cały rok, bez konieczności ręcznego korygowania harmonogramu wraz ze zmianą pór roku.

Sterownik wyposażono w komunikację bezprzewodową NFC, która umożliwia odczytywanie i zapisywanie konfiguracji za pomocą kompatybilnego smartfona z systemem Android lub iOS. Urządzenie sprawdzi się między innymi w instalacjach oświetlenia ogrodowego, elewacyjnego, parkingowego, ulicznego oraz przemysłowego.

Najważniejsze zalety zegara astronomicznego PCZ-524.4

• Automatyczne sterowanie astronomiczne – załączanie i wyłączanie odbiorników na podstawie obliczonych godzin wschodu i zachodu słońca.
• Jednokanałowe sterowanie – obsługa jednego kanału wyjściowego.
• Komunikacja NFC – bezprzewodowy odczyt i zapis konfiguracji zegara.
• Konfiguracja mobilna – możliwość programowania za pomocą kompatybilnego telefonu z systemem Android lub iOS.
• Trzy opcje sterowania – astronomiczny wschód i zachód słońca, świt i zmierzch cywilny oraz korekcja punktów przełączania.
• Korekcja astronomiczna – możliwość indywidualnego przyspieszenia lub opóźnienia godzin załączenia i wyłączenia.
• Trzy tryby pracy – automatyczny, półautomatyczny i ręczny.
• Baza lokalizacji – około 1500 miejscowości z 51 krajów świata.
• Automatyczna zmiana czasu – obsługa przejścia pomiędzy czasem letnim i zimowym.
• Montaż na szynie DIN – przystosowanie do instalacji w rozdzielnicach elektrycznych.

Jak działa zegar astronomiczny F&F PCZ-524.4?

Zegar astronomiczny PCZ-524.4 oblicza położenie słońca względem horyzontu na podstawie bieżącej daty i lokalizacji geograficznej. Dzięki temu samoczynnie wyznacza dobowe punkty załączenia i wyłączenia podłączonego obwodu.

W przeciwieństwie do tradycyjnego programatora tygodniowego, który działa według ustalonych godzin, programator astronomiczny automatycznie uwzględnia sezonowe zmiany długości dnia. Oświetlenie może więc włączać się coraz wcześniej jesienią i zimą oraz później wiosną i latem.

Sterownik umożliwia wybór trzech sposobów wyznaczania momentów przełączania:

1. Astronomiczny wschód i zachód słońca – sterowanie na podstawie obliczonego położenia tarczy słonecznej względem horyzontu.
2. Świt i zmierzch cywilny – wyznaczanie momentów przełączania na podstawie faz świtu i zmierzchu, związanych z położeniem słońca do 6° poniżej horyzontu.
3. Korekcja astronomiczna – indywidualne przesunięcie punktów załączenia i wyłączenia za pomocą korekcji czasowej lub kątowej.

Moment załączenia i wyłączenia można ustawiać niezależnie, co pozwala dostosować działanie instalacji do warunków otoczenia i indywidualnych potrzeb.

Korekcja astronomiczna – dopasowanie godzin przełączania

Zegar F&F PCZ-524.4 pozwala zmodyfikować obliczone momenty włączenia i wyłączenia oświetlenia. Jest to przydatne w sytuacjach, gdy standardowy czas astronomiczny nie odpowiada wymaganiom konkretnej instalacji.

Użytkownik ma do dyspozycji dwa rodzaje korekcji:

• Korekcja czasowa ±180 minut – przyspieszenie lub opóźnienie przełączenia względem wyznaczonej godziny wschodu lub zachodu słońca.
• Korekcja kątowa ±15° – dostosowanie momentu przełączenia do określonego położenia słońca względem horyzontu.

Przykładowo oświetlenie ogrodowe może zostać uruchomione kilkanaście minut przed zachodem słońca, a wyłączone dopiero po jego wschodzie. Pozwala to lepiej dopasować pracę instalacji do potrzeb użytkowników.

Gdzie zastosować astronomiczny zegar sterujący?

Programator astronomiczny PCZ-524.4 znajduje zastosowanie w instalacjach, w których czas pracy urządzeń powinien być powiązany z naturalnym cyklem dnia i nocy.

• Oświetlenie ogrodowe – automatyczne uruchamianie lamp po zachodzie słońca.
• Oświetlenie elewacyjne – sterowanie iluminacją budynków i obiektów architektonicznych.
• Oświetlenie parkingów – dopasowanie pracy lamp do pory dnia.
• Oświetlenie uliczne – automatyzacja obwodów oświetlenia zewnętrznego.
• Obiekty przemysłowe – sterowanie oświetleniem placów, terenów zakładowych i magazynów.
• Budynki mieszkalne i komercyjne – automatyczne sterowanie oświetleniem posesji i części wspólnych.

Zastosowanie zegara astronomicznego eliminuje potrzebę sezonowego przestawiania godzin włączania oświetlenia. W odpowiednio zaprojektowanej instalacji może również pomóc ograniczyć niepotrzebny czas pracy odbiorników.

Konfiguracja przez NFC – aplikacja PCZ Konfigurator

Zegar astronomiczny PCZ-524.4 należy do czwartej generacji urządzeń F&F wyposażonych w komunikację bezprzewodową NFC. Technologia ta umożliwia przesyłanie ustawień pomiędzy sterownikiem a kompatybilnym smartfonem na bardzo małą odległość.

Za pomocą aplikacji PCZ Konfigurator można przygotować ustawienia zegara bez konieczności ręcznego wprowadzania wszystkich parametrów na jego panelu. Konfigurację można również przygotować offline i przesłać do urządzenia po zbliżeniu telefonu.

Najważniejsze funkcje aplikacji:

• Przygotowywanie konfiguracji zegara w trybie offline.
• Odczytywanie i zapisywanie ustawień przez NFC.
• Wybór lokalizacji z bazy miejscowości.
• Wprowadzanie współrzędnych geograficznych.
• Wskazywanie lokalizacji na mapie lub wykorzystanie danych GPS telefonu.
• Programowanie wielu sterowników przy użyciu jednej konfiguracji.
• Zapisywanie i udostępnianie plików konfiguracyjnych.
• Nadawanie indywidualnych nazw urządzeniom.
• Tworzenie i przywracanie kopii zapasowych ustawień.
• Ustawianie daty i godziny na podstawie telefonu.

Dużą zaletą technologii NFC jest możliwość przygotowania i przesłania konfiguracji bez konieczności podłączania sterownika do głównego zasilania. Rozwiązanie ułatwia pracę instalatorom, szczególnie podczas przygotowywania większej liczby urządzeń.

Aplikacja PCZ Konfigurator:

• Pobierz PCZ Konfigurator na iOS – App Store
• Pobierz PCZ Konfigurator na Android – Google Play

Tryby pracy zegara astronomicznego PCZ-524.4

Praca automatyczna – sterownik samoczynnie załącza i wyłącza przekaźnik zgodnie z wyznaczonymi punktami astronomicznymi i zaprogramowanymi ustawieniami.

Praca półautomatyczna – umożliwia ręczne odwrócenie aktualnego stanu przekaźnika podczas pracy automatycznej. Zmiana obowiązuje do kolejnego programowego przełączenia, po którym zegar wraca do pracy automatycznej.

Praca ręczna – pozwala trwale załączyć lub rozłączyć styk przekaźnika, niezależnie od obliczonych punktów astronomicznych, aż do zmiany trybu pracy.

Dodatkowe funkcje zegara PCZ-524.4

Baza lokalizacji – pamięć urządzenia zawiera współrzędne geograficzne i strefy czasowe około 1500 miejscowości z 51 krajów. Możliwe jest również ręczne wprowadzenie własnej lokalizacji.

Automatyczna zmiana czasu – obsługa przejścia pomiędzy czasem letnim i zimowym, z możliwością wyłączenia tej funkcji.

Podgląd ustawień – możliwość sprawdzenia daty, współrzędnych geograficznych, strefy czasowej oraz aktualnych godzin załączenia i wyłączenia.

Korekcja czasu zegara – możliwość wprowadzenia comiesięcznej korekty sekund zegara systemowego.

Kontrola baterii – wskaźnik informujący o stanie baterii podtrzymującej pracę zegara podczas braku głównego zasilania.

Regulacja kontrastu LCD – dostosowanie czytelności wyświetlacza do warunków obserwacji.

Pamięć stanu przekaźnika – zachowanie ustawionego stanu przekaźnika w trybie ręcznym również po zaniku zasilania.

Dane techniczne

Najczęściej zadawane pytania (FAQ)

Czym różni się zegar astronomiczny od zwykłego programatora czasowego?

Zegar astronomiczny automatycznie oblicza godziny przełączania na podstawie wschodu i zachodu słońca oraz lokalizacji geograficznej. Tradycyjny programator czasowy działa według wcześniej ustalonych godzin.

Czy F&F PCZ-524.4 wymaga czujnika zmierzchu?

Nie. Urządzenie samodzielnie oblicza godziny wschodu i zachodu słońca na podstawie daty i lokalizacji, dlatego nie wymaga zewnętrznego czujnika zmierzchowego.

Czy zegar PCZ-524.4 można programować telefonem?

Tak. Sterownik obsługuje komunikację NFC i umożliwia przesyłanie ustawień z kompatybilnego smartfona przy użyciu aplikacji PCZ Konfigurator.

Czy można ustawić wcześniejsze włączenie oświetlenia?

Tak. Korekcja czasowa w zakresie ±180 minut lub kątowa ±15° pozwala dostosować moment przełączenia do indywidualnych potrzeb instalacji.

Czy PCZ-524.4 ma funkcję przerwy nocnej?

W przekazanej specyfikacji modelu PCZ-524.4 nie przewidziano programowalnej przerwy nocnej. Funkcja ta występuje w modelu F&F PCZ-525.4.

Czy zegar automatycznie zmienia czas z letniego na zimowy?

Tak. Urządzenie obsługuje automatyczną zmianę czasu z uwzględnieniem wybranej strefy czasowej. Funkcję można również wyłączyć.

Czy PCZ-524.4 można zamontować w rozdzielnicy elektrycznej?

Tak. Zegar astronomiczny PCZ-524.4 jest przeznaczony do montażu na szynie DIN w rozdzielnicy elektrycznej.
