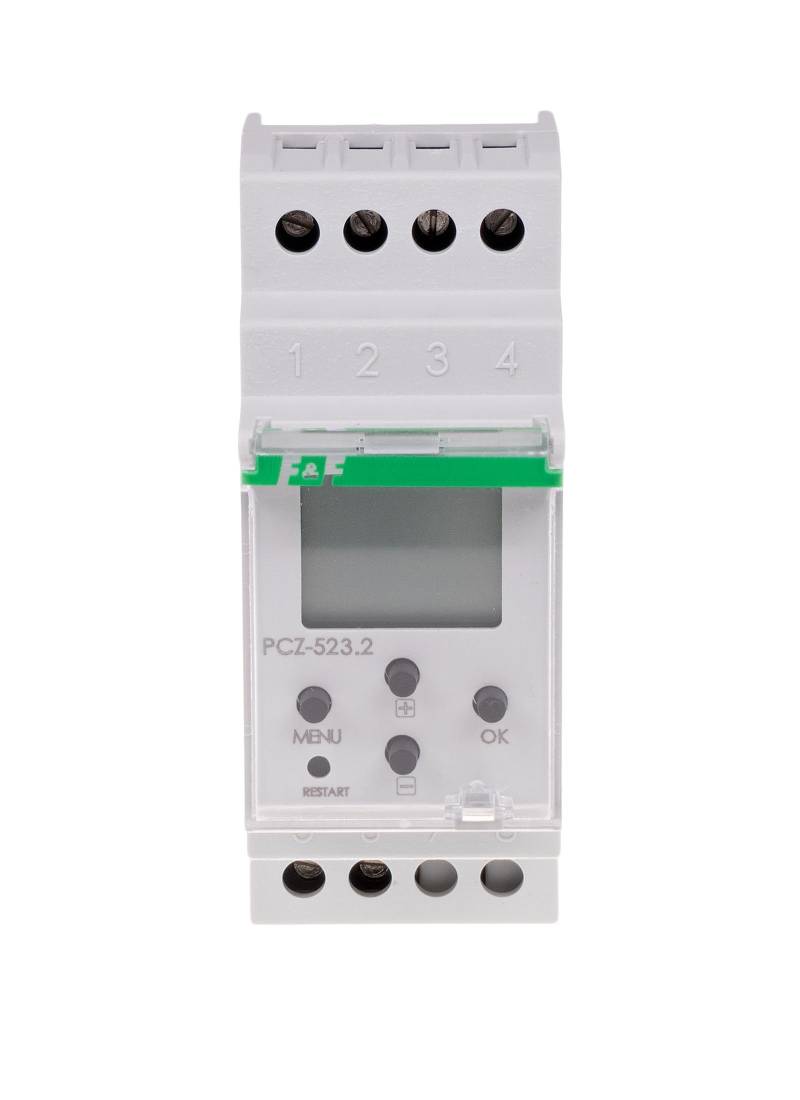

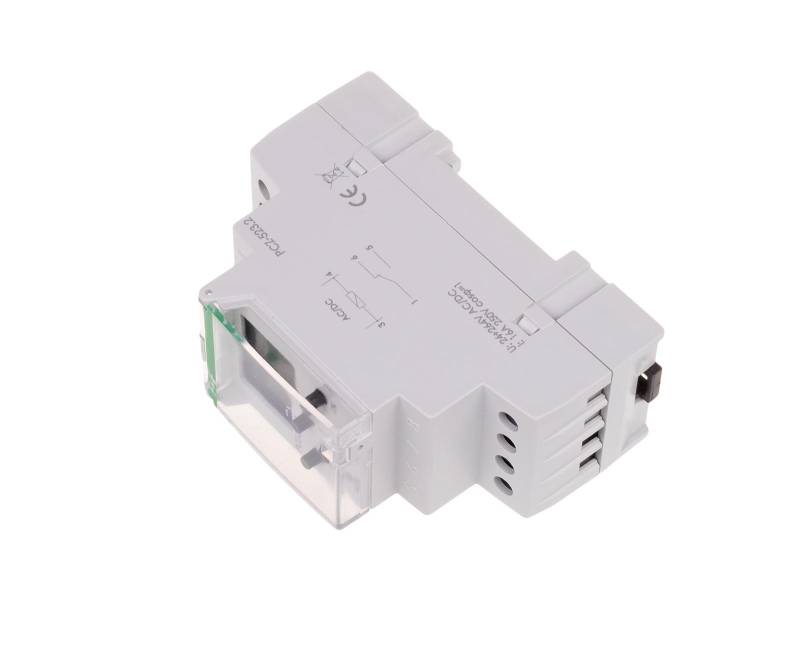

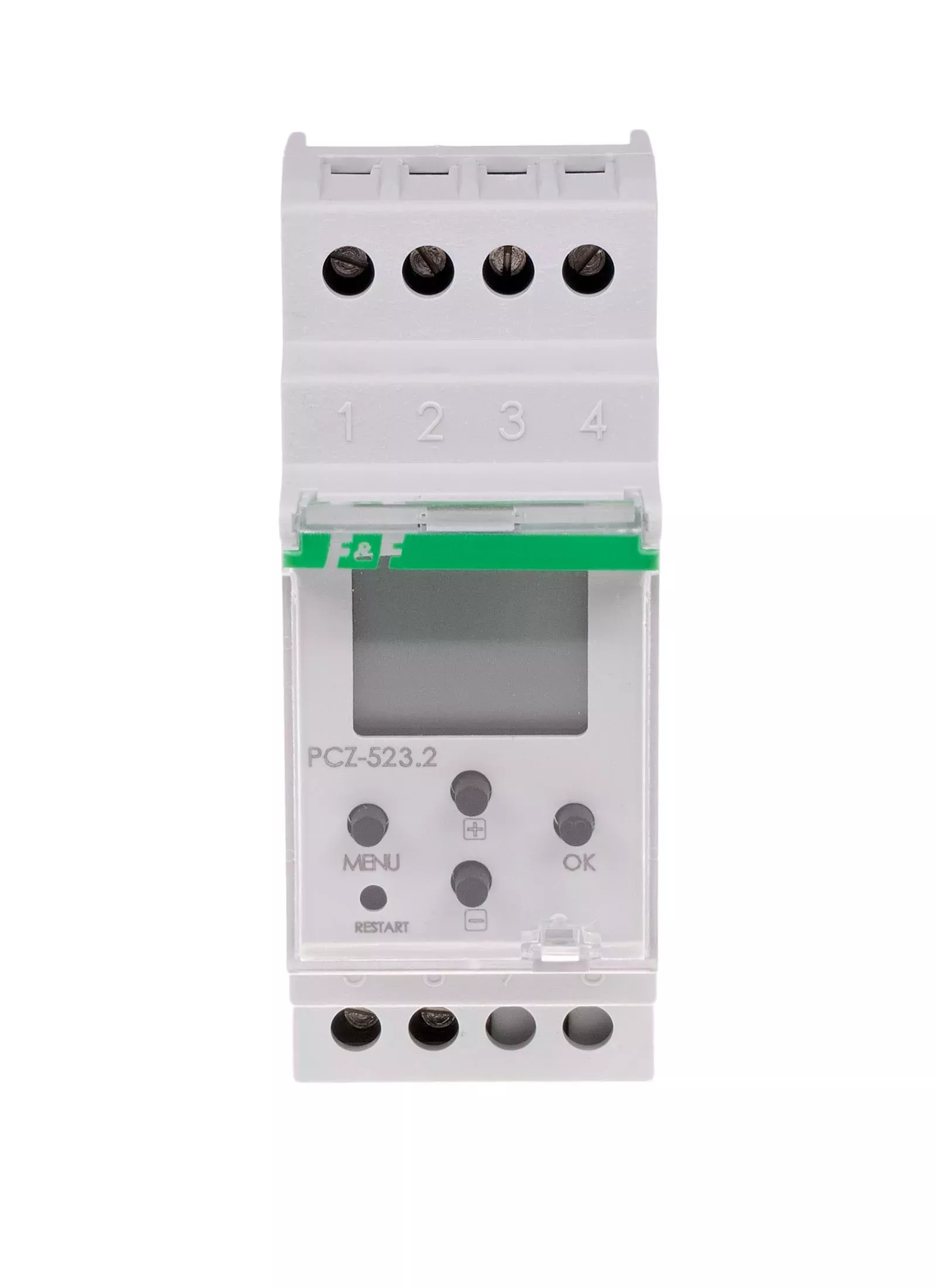

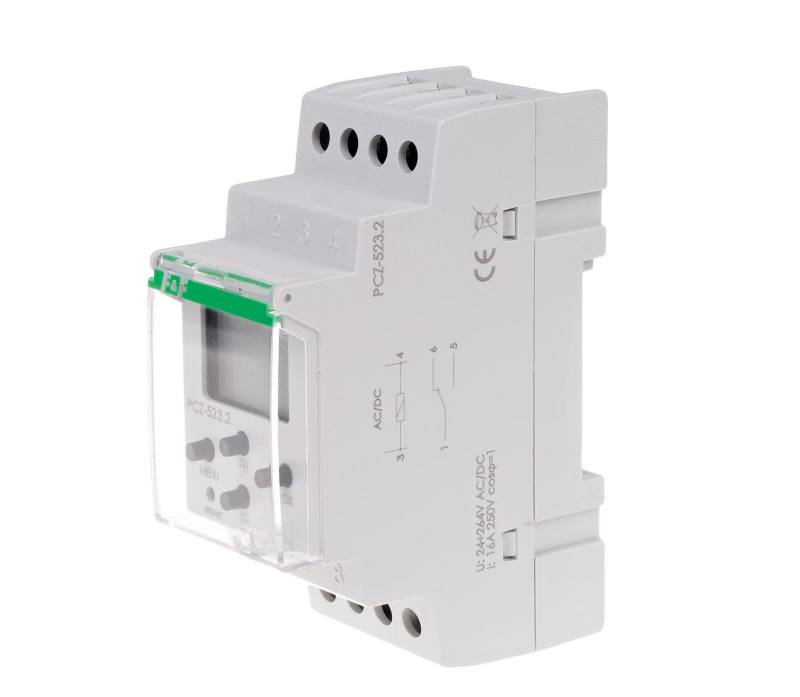

Zegar sterujący programowalny służy do sterowania czasowego urządzeniami w układach automatyki domowej lub przemysłowej według indywidualnego programu czasowego ustalonego przez użytkownika, na przykład: do załączania dzwonków szkolnych lub innych urządzeń, które wymagają krótkich załączeń o określonych godzinach.
Zegar załącza urządzenie o zaprogramowanej godzinie i wyłącza po ustawionym czasie (impulsie) w cyklach: dobowym, tygodniowym, dni roboczych (Pn÷Pt) lub weekendowym (So, Nd). Długość impulsu: 1s÷99min59s. Przekaźnik posiada dwie, niezależnie programowane, przełączalne linie programowe sterujące alternatywnie podłączonym odbiornikiem (pozwala to na stworzenie, np. programu sterowania dzwonkiem szkolnym dla lekcji normalnych i osobnego programu dla lekcji skróconych).
Funkcje zegara:
PRACA AUTOMATYCZNA - praca według rozkazów WŁĄCZ-WYŁĄCZ zaprogramowanych przez użytkownika w pamięci zegara.

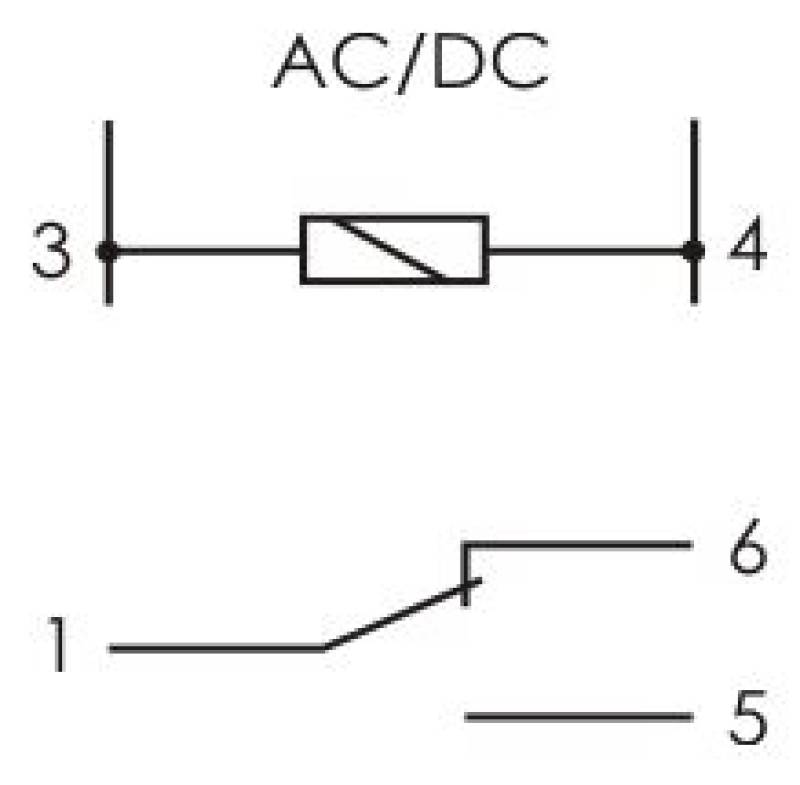

PRACA RĘCZNA - [ON] trwałe załączenie styku (poz.1-5) lub [OFF] trwałe rozłączenie styku (poz.1-6)
PROGRAM - jedna z dwóch linii programowych z indywidualnymi wpisami rozkazów WŁĄCZ-TRZYMAJ, sterująca stykiem załączającym odbiornik.
ROZKAZ WŁĄCZ-TRZYMAJ - pojedynczy wpis programu, według którego nastąpi włączenie i wyłączenie odbiornika.
CYKL PRACY - ustawialny, tygodniowy cykl, w którym realizowane są załączenia odbiornika zgodne
z zaprogramowanymi ROZKAZAMI WŁĄCZ-TRZYMAJ:
* pojedynczy dzień tygodnia: Mo, Tu, We, Th, Fr, Sa lub Su;
* dni robocze: Mo, Tu, We, Th, Fr (od poniedziałku do piątku);
* dni weekendowe: Sa, Su (sobota i niedziela);
* codziennie: Mo, Tu, We, Th, Fr, Sa, Su (od poniedziałku do niedzieli).
AUTOMATYCZNA ZMIANA CZASU - Zmiana czasu z zimowego na letni dokonywana jest automatycznie w nocy,
w ostatnią niedzielę marca o godzinie 2.00 (poprzez dodanie 1 godziny do bieżącego czasu). Zmiana czasu z letniego
na zimowy wykonana jest automatycznie w nocy, w ostatnią niedzielę października o godzinie 3.00 (poprzez odjęcie
1 godziny
od bieżącego czasu).
DST - Daylight Saving Time - globalna nazwa czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwiająca wyłączenie automatycznej zmiany czasu.
PODGLĄD DATY - W trybie PRACA AUTOMATYCZNA naciśnięcie przycisku OK wyświetla ustawioną datę (dd-mm-yy).
Po 5sek. zegar automatycznie przejdzie do poziomu głównego.
RESTART - Restartowanie procesora specjalnym przyciskiem - konieczne w przypadku zawieszenia funkcji pracy zegara. Nie kasuje ustawień DATY i CZASU oraz wpisów KONFIGURACJI w pamięci.
ZEROWANIE PAMIĘCI ("głęboki" reset) - kasownie wszystkich wcześniejszych ustawień DATY, GODZINY i wszystkich rozkazów WŁĄCZ-TRZYMAJ z pamięci.
zasilanie [V]: | 24÷264V AC/DC |
prąd obciążenia [A]: | <16 |
styk separowany: | 1P |
czas podtrzymania pracy zegara (dla T=20°C) [lat]: | 6 |
czas podtrzymania pracy wyświetlacza [s]: | brak |
stopień ochrony: | IP20 |
przyłącze: | zaciski śrubowe 2,5mm² |
pobór mocy [W]: | 1,5 |
temperatura pracy[°C]: | -20÷50 |
dokładność wskazań zegara [s]: | 1 |
dokładność nastawy czasu [min]: | 1 |
błąd czasu: | ±1s/24h |
typ baterii: | 2032 (litowa) |
ciężar [g]: | 110 |
szerokość: | 2 moduły (35mm) |
wysokość: | - |
głębokość: | - |
montaż: | szyna DIN |
