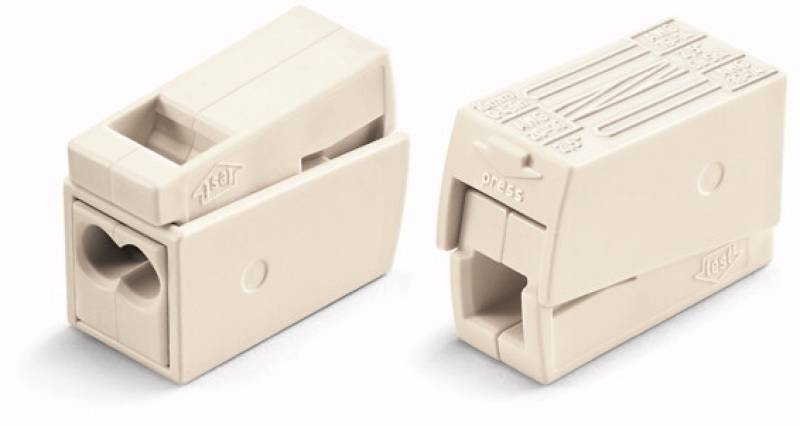

Seria 224 to doskonały sposób połączenia przewodów jednodrutowych i linkowych. Program obejmuje złączkę oświetleniową (do podłączania opraw oświetleniowych), 2-przewodową złączkę oświetleniową (do podłączania opraw oświetleniowych z łańcuchowym połączeniem od strony instalacji) i złączkę serwisową (do łączenia przewodów jednodrutowych i linkowych). Na podstawie aprobat udzielonych zgodnie z normą VDE 60998 złączki oświetleniowe z serii 224, jako izolowane złączki do instalacji elektrycznej, mogą być stosowane do łączenia przewodów jednodrutowych i linkowych w budynkach. Typowe obszary zastosowań to: napędy żaluzji, rolet, markiz, wentylatory okienne i łazienkowe, sterowanie kotłów grzejnych, podłączanie urządzeń elektrycznych przy pomocy przewodów giętkich, pompy cyrkulacyjne i in.

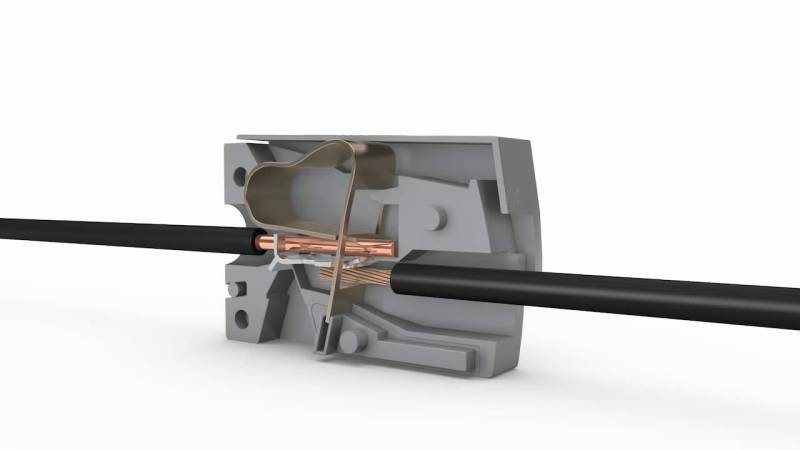

Ekonomiczność ze względu na szybki i bezpośredni montaż przewodów od strony instalacji poprzez wetknięcie, szybki i łatwy montaż przewodów linkowych od strony oprawy oświetleniowej poprzez ściśnięcie złączki, szybki i łatwy pomiar dzięki obecności specjalnego otworu pomiarowegoDANE TECHNICZNE
łączna liczba zacisków: | 3 |
łączna liczba potencjałów: | 1 |
kolor: | biały |
napięcie znamionowe (II / 2) [V]: | 400 |
napięcie znamionowe udarowe (II / 2) [kV]: | 4 |
prąd nominalny [A]: | 24 |
liczba zacisków 1: | 2 |
liczba zacisków 2: | 1 |
długość odizolowania przewodu: | 9 … 11 mm / 0.35 … 0.43 in |
ciężar [g]: | 2.066 |

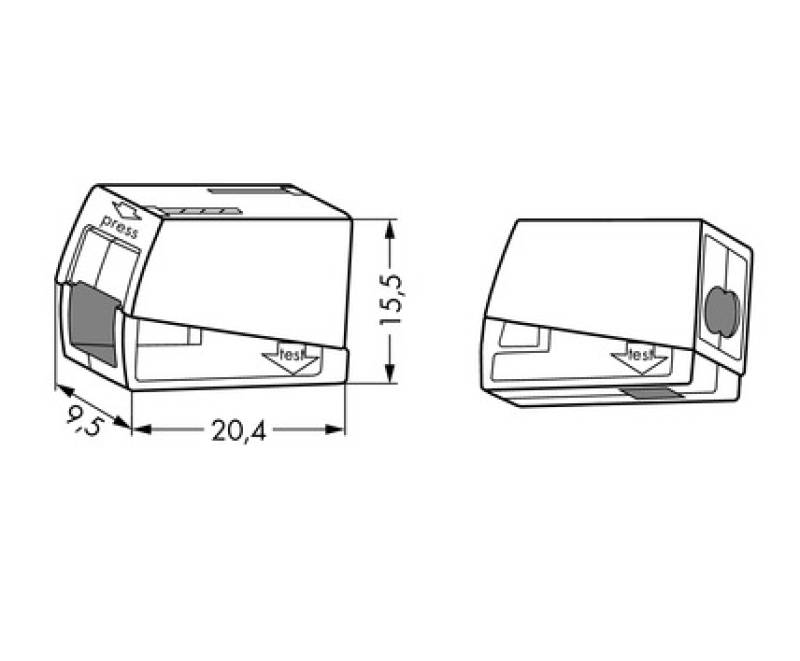

szerokość: | 9,5 mm / 0.374 in |
wysokość: | 15,5 mm / 0.61 in |
głębokość: | 20,5 mm / 0.807 in |
