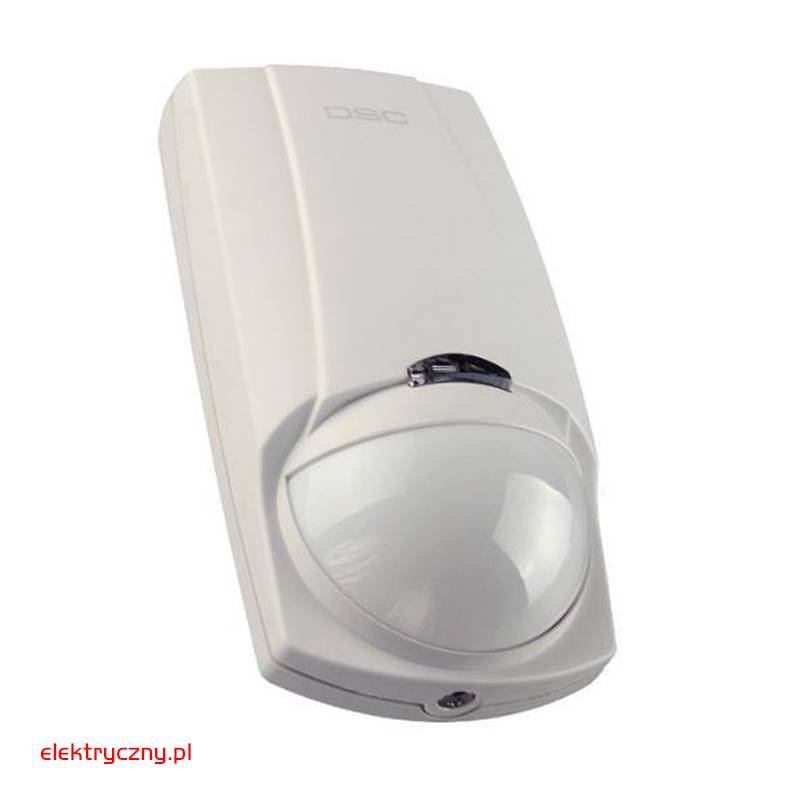

CZUJKA RUCHU CYFROWA DUALNA (PIR + MIKROFALA) LC-104-PIMW-W DSC

OPIS PRODUKTU



Czujka LC-104-PIMW zapewnia analizę warunków otoczenia w pełnym spektrum częstotliwości prędkości ruchu pozwalając na wykrywanie intruzów przy równoczesnej eliminacji czynników środowiskowych i wynikających z nich fałszywych alarmów. Analiza widmowa realizowana przez elektronikę czujki opartą na układach VLSI gwarantuje wysoką niezawodność i brak zakłóceń w działaniu.

Ponieważ czujka LC-104-PIMW wykorzystuje łączoną technologię (detekcji podczerwieni i detekcji mikrofalowej) uruchomienie przekaźnika sygnału alarmowego następuje dopiero wtedy, gdy obydwa czujniki (podczerwieni i detekcji mikrofalowej) w tym samym czasie zostaną naruszone. Efektywny zasięg detekcji jest tym zasięgiem, w którym pokrywają się charakterystyki detekcji pasywnego czujnika podczerwieni i detekcji mikrofalowej. Regulacja dokonywana przy użyciu potencjometru „GAIN” zmienia intensywność sygnału mikrofalowego, dlatego też efektywna charakterystyka detekcji może być skalowana.

Czujkę należy zainstalować w taki sposób, aby jej zasięg działania objął chronione pomieszczenie. Wysokiej jakości czteroelementowy czujnik QUAD jest bardziej wrażliwy na ruch przecinający wiązkę, niż na ruch skierowany w stronę czujnika.
Aby uniknąć fałszywych alarmów, podczas montażu należy przestrzegać poniższe zasady:
• Nie wolno kierować czujki bezpośrednio w stronę światła słonecznego
• Nie wolno umieszczać czujki w pobliżu przedmiotów, lub obszarów, które gwałtownie mogą zmieniać swą temperaturę.
• Nie wolno kierować czujki bezpośrednio w stronę urządzeń wytwarzających strumienie powietrza.
Czujka przeznaczona jest do montażu w środowisku o maksymalnie 2 stopniu zanieczyszczenia i możliwości występowania przepięć kategorii II. Czujka przeznaczona jest wyłącznie do montażu wewnętrznego.



Prosimy o kontakt telefoniczny w celu potwierdzenia stanów magazynowych przed zakupem- towar wyprzedażowy.



DANE TECHNICZNE





Metoda detekcji:	Czteroelementowy pasywny czujnik podczerwieni (QUAD PIR) z mikrofalowym impulsowym czujnikiem Dopplera
Zasilanie:	8,2 do 16V
Pobór prądu:	Aktywność: 25,5mA Czuwanie: 18mA
Kompensacja temperaturowa:	tak
Czas wzbudzenia alarmu:	2 ± 1 sek.
Wyjścia alarmowe:	Normalnie zwarty, 28V= 0,1A z rezystorem zabezpieczającym 10[om]
Przełącznik sabotażowe:	Normalnie zwarte, 28V= 0,1A z rezystorem zabezpieczającym 10 [om] - rozwarte po otwarciu obudowy
Czas nagrzewania:	1 min
Wskaźnik LED:	Diody LED migoczą podczas nagrzewania i autotestowania
Czerwona dioda LED:	świeci się podczas alarmu
Zielona dioda LED:	kanał podczerwieni (PIR)
Żółta dioda LED:	kanał mikrofalowy
Odporność na zakłócenia  radiowe:   statyczne:   przepięcia:	10V/m plus 80% AM od 80 8kV kontakt, 15kV 2.4kV @ 1.2J
Wilgotność:	5% do 95% (bez kondensacji)
Temperatura pracy:	od -10°C do +50°C
Wymiary:	118mm x 62,5 mm x 41mm
