CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF-320-TRMS F&F

CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF-320-TRMS F&F

Name: CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF-320-TRMS F&F
Brand: F & F
SKU: 25464
Price: 198.37 PLN
Availability: OutOfStock

CKF-320-TRMS

Czujnik F&F CKF-320-TRMS z pomiarem TrueRMS. Kontrola zaniku i kolejności faz, regulacja napięcia 180–280V, 2 styki 8A, montaż DIN 18 mm.

198,37 zł

Towar: Na zamówienie u dostawcy

Producent: F & F

Kod producenta: CKF-320-TRMS

Kod kreskowy:

Darmowa wysyłka od 500zł - sprawdź szczegóły

porównaj

OPIS PRODUKTU

CKF-320-TRMS

Czujnik kolejności i zaniku fazy CKF-320-TRMS

CKF-320-TRMS – mikroprocesorowy czujnik kolejności i zaniku fazy

Ochrona silników trójfazowych

Czujnik kolejności i zaniku fazy CKF-320-TRMS to urządzenie do ochrony silników elektrycznych oraz innych odbiorników zasilanych z sieci trójfazowej 3×400 V + N. Przekaźnik kontroli faz monitoruje zanik napięcia, przekroczenie ustawionych progów dolnego i górnego napięcia oraz nieprawidłową kolejność faz, ograniczając ryzyko pracy silnika w niewłaściwym kierunku lub w warunkach zagrażających instalacji. Dzięki temu sprawdza się w automatyce przemysłowej, układach sterowania maszyn, rozdzielnicach i systemach zabezpieczeń napędów. CKF-320-TRMS wykorzystuje pomiar rzeczywistej wartości skutecznej napięcia TrueRMS, co pozwala na poprawną kontrolę także przy zakłóconym lub odkształconym napięciu zasilającym. Regulowane progi napięciowe oraz opóźnienie wyłączenia pomagają dopasować reakcję urządzenia do charakterystyki instalacji i ograniczyć przypadkowe odłączenia spowodowane krótkotrwałymi zakłóceniami w sieci. Urządzenie wspiera ochronę silników trójfazowych, zabezpieczenie asymetrii zasilania oraz kontrolę kolejności faz, a separowane styki przekaźnikowe 2×NO/NC umożliwiają współpracę z obwodem cewki stycznika lub układem sygnalizacji. To praktyczny wybór wszędzie tam, gdzie wymagane są niezawodne czujniki zaniku fazy, czujniki napięcia fazowego oraz precyzyjna kontrola parametrów zasilania w układach automatyki.

Dlaczego warto wybrać CKF-320-TRMS?

Zasilanie 3×400 V + N

Pomiar napięcia TrueRMS

Kontrola zaniku i asymetrii

Kontrola kolejności faz

Regulowane progi napięciowe

Opóźnienie wyłączenia 1÷10 s

Styki 2×NO/NC 8 A

Montaż na szynie DIN TH-35

Obudowa 1 moduł, IP20

Pełny opis produktu — rozwiń / zwiń

Pomiar TrueRMS dla zakłóconych sieci

CKF-320-TRMS mierzy rzeczywistą wartość skuteczną napięcia, dzięki czemu zachowuje poprawność działania także przy odkształconym napięciu zasilającym. To istotne w instalacjach przemysłowych, gdzie zakłócenia sieci mogą wpływać na stabilność pracy napędów i aparatury sterującej.

Pełna kontrola parametrów faz

Urządzenie wykrywa zanik fazy, spadek napięcia poniżej ustawionej wartości, wzrost napięcia powyżej ustawionej wartości oraz nieprawidłową kolejność faz. Tak szeroki zakres kontroli zwiększa bezpieczeństwo silników trójfazowych i pomaga zapobiegać niepożądanym przestojom.

Regulowana reakcja na zakłócenia

Regulowane progi dolny i górny oraz opóźnienie wyłączenia przy nieprawidłowym napięciu pozwalają dopasować pracę czujnika do konkretnej aplikacji. Opóźniona reakcja ogranicza przypadkowe wyłączenia przy chwilowych wahaniach sieci, a automatyczny powrót po normalizacji parametrów usprawnia eksploatację układu.

Zastosowanie CKF-320-TRMS

Do sieci trójfazowej

Przeznaczony do układów zasilania 3×400 V + N.

Niski pobór mocy

Pobór mocy urządzenia wynosi 1,6 W.

Praca w rozdzielnicy

Stopień ochrony IP20 i montaż na szynie DIN TH-35.

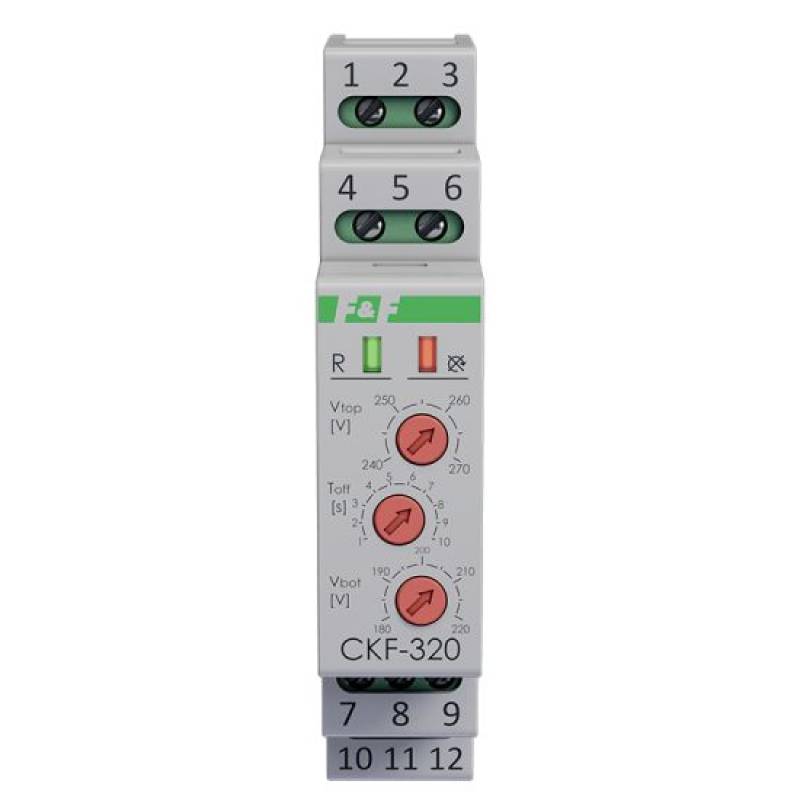

CKF-320-TRMS — wizualizacja urządzenia

Poznaj inne zalety CKF-320-TRMS

Obudowa modułowa 18 mm

Urządzenie ma kompaktową obudowę o szerokości jednego modułu, przeznaczoną do montażu w rozdzielnicy.

Zaciski śrubowe

Na obudowie znajdują się zaciski śrubowe do podłączenia przewodów zasilania oraz obwodów wyjściowych przekaźnika.

Dwie diody LED

Panel czołowy wyposażono w zieloną i czerwoną diodę LED do wizualnej sygnalizacji stanu pracy oraz błędów.

Pokrętła regulacyjne

Na froncie widoczne są pokrętła umożliwiające ustawienie wymaganych wartości progów napięciowych i czasu reakcji.

Mocowanie na szynę TH-35

Konstrukcja obudowy jest przystosowana do instalacji na standardowej szynie DIN TH-35 w szafie lub rozdzielnicy.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

Jeśli film się nie wyświetla, obejrzyj go w YouTube

ZABEZPIECZENIE POMPY CIEPŁA →Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia →

Schematy

Wymiary

Schemat podłączenia

Parametry techniczne

Z odłączalnymi zaciskami	Nie
Wymagane zewnętrzne źródło zasilania	Tak
Kontrola kolejności faz	Tak
Detekcja zaniku fazy	Tak
Funkcja kontroli podnapięciowej	Tak
Funkcja kontroli nadnapięciowej	Tak
Kontrola asymetrii faz	Tak
Znamionowy prąd załączania	8 A
Liczba styków przełącznych	2
Liczba styków zwiernych	0
Liczba styków rozwiernych	0
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania	1 s
Minimalna regulowana zwłoka czasowa przy zaniku zasilania	1 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania	4 s
Minimalna regulowana zwłoka czasowa przy podaniu zasilania	4 s
Napięcie zasilające dla AC 50 Hz	150-280 V
Napięcie pracy dla AC 50 Hz	150-280 V
Rodzaj połączenia elektrycznego	Połączenie śrubowe
Rodzaj napięcia zasilającego	AC
Rodzaj napięcia zasilania	AC
Głębokość	0 mm
Wysokość	0 mm
Szerokość	0 mm

Pliki do pobrania

Deklaracja RoHS →Deklaracja zgodności CE →Deklaracja zgodności CE — wersja angielska →Instrukcja obsługi CKF-320-TRMS →Karta katalogowa CKF-320-TRMS →Oświadczenie REACH →
