CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF F&F

CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF F&F

Name: CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF F&F
Brand: F & F
SKU: 25453
Price: 70.13 PLN
Availability: OutOfStock

CKF

Czujnik kolejności i zaniku fazy CKF Kontrola faz i ochrona silników trójfazowych

70,13 zł

Towar: Na zamówienie u dostawcy

Producent: F & F

Kod producenta: CKF

Kod kreskowy:

Darmowa wysyłka od 200zł - sprawdź szczegóły

porównaj

OPIS PRODUKTU

CKF

Czujnik kolejności i zaniku fazy CKF

Kontrola faz i ochrona silników trójfazowych

Ochrona silników trójfazowych

Czujnik kolejności i zaniku fazy CKF to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3 × 400 V + N. Urządzenie monitoruje obecność faz, asymetrię napięć oraz prawidłową kolejność faz oraz przekroczenie dopuszczalnych wartości napięć fazowych, chroniąc napęd przed pracą w warunkach grożących uszkodzeniem lub zmianą kierunku obrotów. To praktyczne rozwiązanie dla rozdzielnic, układów stycznikowych i instalacji automatyki przemysłowej, w których liczy się niezawodna kontrola zasilania oraz szybka reakcja na nieprawidłowości. CKF realizuje zabezpieczenie asymetrii zasilania ze stałym progiem zadziałania 45 V i histerezą 5 V, a opóźnienie wyłączenia 4 s ogranicza ryzyko niepotrzebnego odłączenia silnika przy chwilowych spadkach napięcia. Separowany styk wykonawczy 1 × NO umożliwia włączenie czujnika w obwód cewki stycznika, zapewniając skuteczne sterowanie pracą silnika. Urządzenie blokuje uruchomienie przy zaniku fazy, zbyt dużej asymetrii lub nieprawidłowej kolejności faz, a po powrocie poprawnych parametrów ponownie umożliwia załączenie. Wbudowana sygnalizacja 2 × LED ułatwia diagnostykę stanu zasilania i błędnej kolejności faz. CKF sprawdza się jako element systemów ochrony, gdzie wymagane są czujniki zaniku fazy, kontrola kolejności faz, czujniki napięcia fazowego oraz ochrona silników trójfazowych przed awariami wynikającymi z nieprawidłowych parametrów sieci.

Dlaczego warto wybrać CKF?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Próg asymetrii 45 V

Min. napięcie fazy 150V, maks. napięcie fazy 280V

Opóźnienie wyłączenia 4 s

Separowany styk 1 × NO

Pobór mocy 1,6W

Montaż natynkowy IP20

Ochrona przed zanikiem i asymetrią

CKF odłącza silnik przy zaniku napięcia w co najmniej jednej fazie lub przy asymetrii napięciowej przekraczającej 45 V. Dzięki temu ogranicza ryzyko przegrzania, przeciążenia i uszkodzenia silnika w instalacjach trójfazowych.

Blokada błędnej kolejności faz

Urządzenie kontroluje kolejność faz przed czujnikiem i nie pozwala na uruchomienie silnika, gdy podłączenie mogłoby spowodować niepożądaną zmianę kierunku obrotów. To ważne w napędach, pompach, wentylatorach i maszynach wymagających właściwego kierunku wirowania.

Stabilna praca ze stycznikiem

Separowany styk 1 × NO może pracować w obwodzie cewki stycznika załączającego silnik. Opóźnienie wyłączenia 4 s pomaga uniknąć reakcji na krótkotrwałe spadki napięcia, zwiększając niezawodność układu sterowania.

Pełny opis produktu — rozwiń / zwiń

Zastosowanie CKF

Niezawodna kontrola

Monitoruje kluczowe parametry sieci trójfazowej przed uruchomieniem silnika.

Prosta integracja

Styk NO umożliwia włączenie w obwód sterowania stycznikiem.

Czytelna diagnostyka

Diody LED ułatwiają szybką ocenę stanu zasilania.

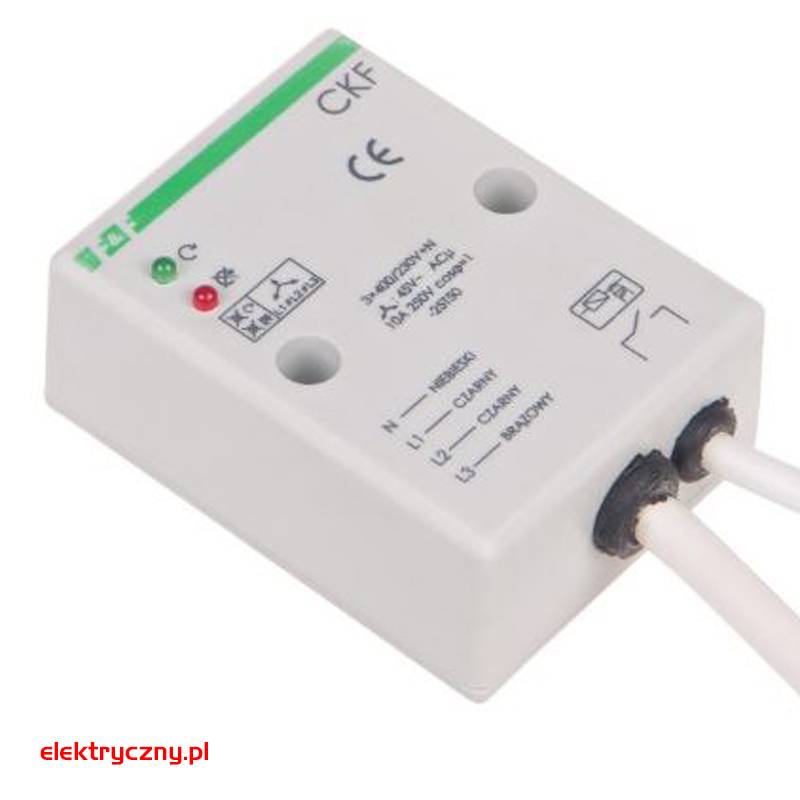

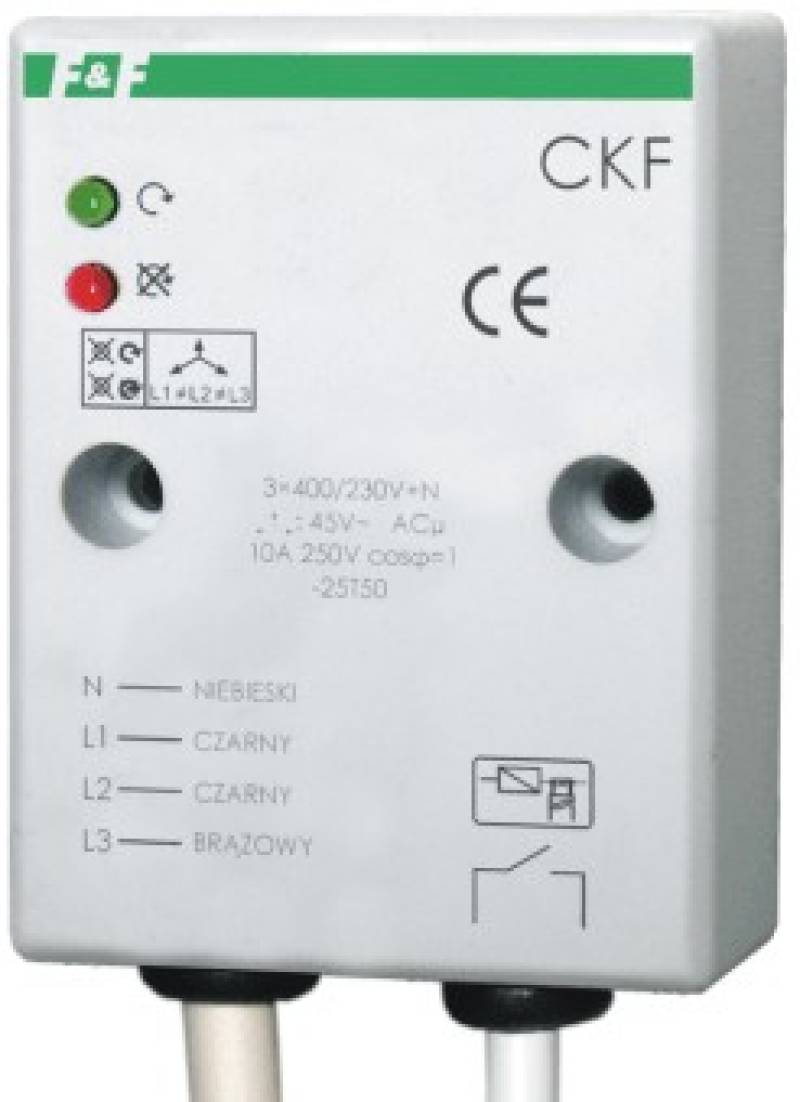

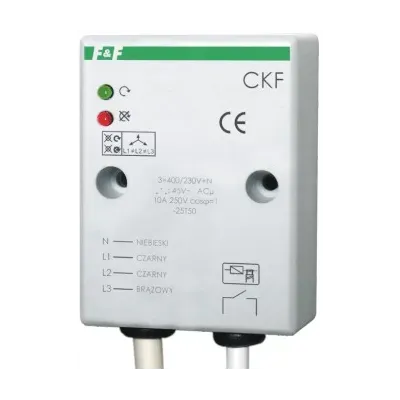

CKF — wizualizacja urządzenia

Poznaj inne zalety CKF

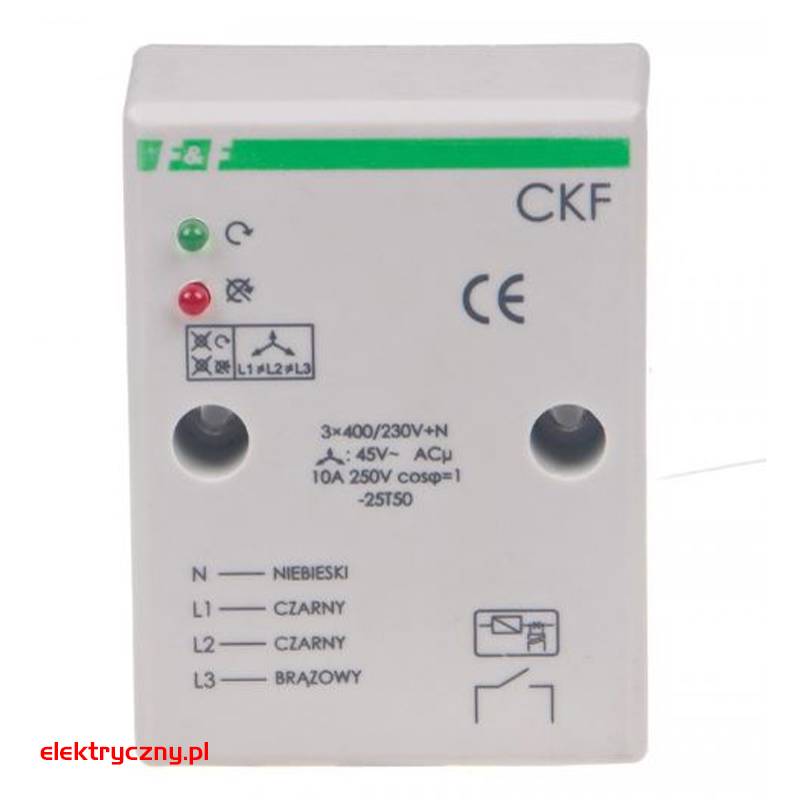

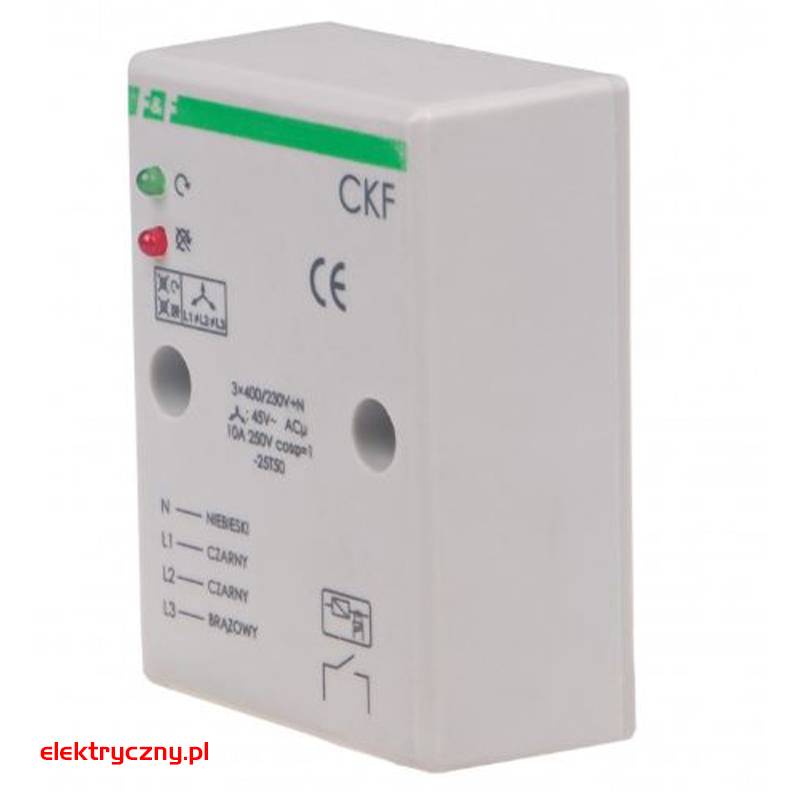

Obudowa natynkowa

Kompaktowa obudowa przystosowana do montażu natynkowego pozwala umieścić urządzenie bezpośrednio przy instalacji sterowania.

Wyprowadzone przewody przyłączeniowe

Z obudowy wyprowadzono przewody OMY do podłączenia faz, przewodu neutralnego oraz obwodu styku przekaźnika.

Dwie diody sygnalizacyjne

Na froncie widoczne są dwie diody LED informujące o poprawnym zasilaniu lub nieprawidłowej kolejności faz.

Brak zewnętrznych nastaw

Na obudowie nie ma widocznych pokręteł ani przełączników regulacyjnych, ponieważ próg asymetrii jest stały.

Kompaktowe wymiary obudowy

Widoczna, niewielka forma urządzenia odpowiada wymiarom 51 × 67 × 26 mm, ułatwiając montaż w ograniczonej przestrzeni.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

Jeśli film się nie wyświetla, obejrzyj go w YouTube

ZABEZPIECZENIE POMPY CIEPŁA →Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia →

Schematy

Wymiary

Schemat podłączenia

Parametry techniczne

Z odłączalnymi zaciskami	Nie
Wymagane zewnętrzne źródło zasilania	Tak
Kontrola kolejności faz	Tak
Detekcja zaniku fazy	Tak
Funkcja kontroli podnapięciowej	Tak
Funkcja kontroli nadnapięciowej	Nie
Kontrola asymetrii faz	Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania	1,5 s
Liczba styków zwiernych	0
Rodzaj połączenia elektrycznego	Połączenie z końcówką lutowniczą
Napięcie zasilające dla AC 50 Hz	150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania	3,5 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania	3,5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania	1,5 s
Liczba styków rozwiernych	1
Liczba styków przełącznych	0
Napięcie pracy dla AC 50 Hz	150-280 V
Znamionowy prąd załączania	10 A
Szerokość	51 mm
Wysokość	67 mm
Głębokość	26 mm
Rodzaj napięcia zasilającego	AC
Rodzaj napięcia zasilania	AC

Poznaj inne czujniki kontroli faz

CKF-316

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz służy do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,które grożą zniszczeniem silnika. Zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-316-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Przeznaczenie: do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-316-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-319-TRMS

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-317-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej . Czujnik zadziała, gdy zaniknie napięcie w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami ( zagrożenie zniszczenia silnika). CKF-317-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-BR-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-BR TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika. CKF-BR-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku

CKF-B-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania . Styk 1 x NO. Czujnik kolejności i zaniku faz CKF-B TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami , grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-BT-TRMS

Z regulowanym czasem zadziałania. Styk 1NO/NC. Czujnik kolejności i zaniku faz CKF-BT-TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-BT-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO. Czujnik kolejności i zaniku faz CKF TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami , grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

Pliki do pobrania

Deklaracja pochodzenia →Deklaracja RoHS →Karta katalogowa CKF →Instrukcja obsługi CKF →Instrukcja obsługi CKF TrueRMS →Schemat CAD — DXF →Deklaracja zgodności CE →Oświadczenie REACH →
