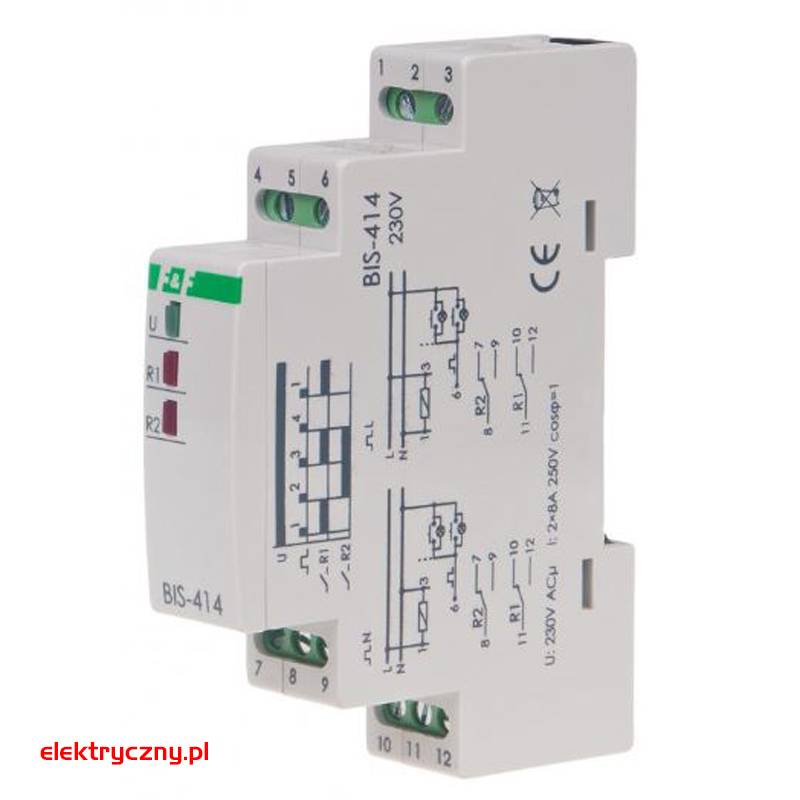

PRZEKAŹNIK BISTABILNY SEKWENCYJNY BIS-414 F&F

WYPRZEDAŻ
kontakt
+
Szt.
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU




BIS-414 230 V występuje w wersjach:

  • BIS-414 230 V - podstawowy model z przekaźnikami 16 A

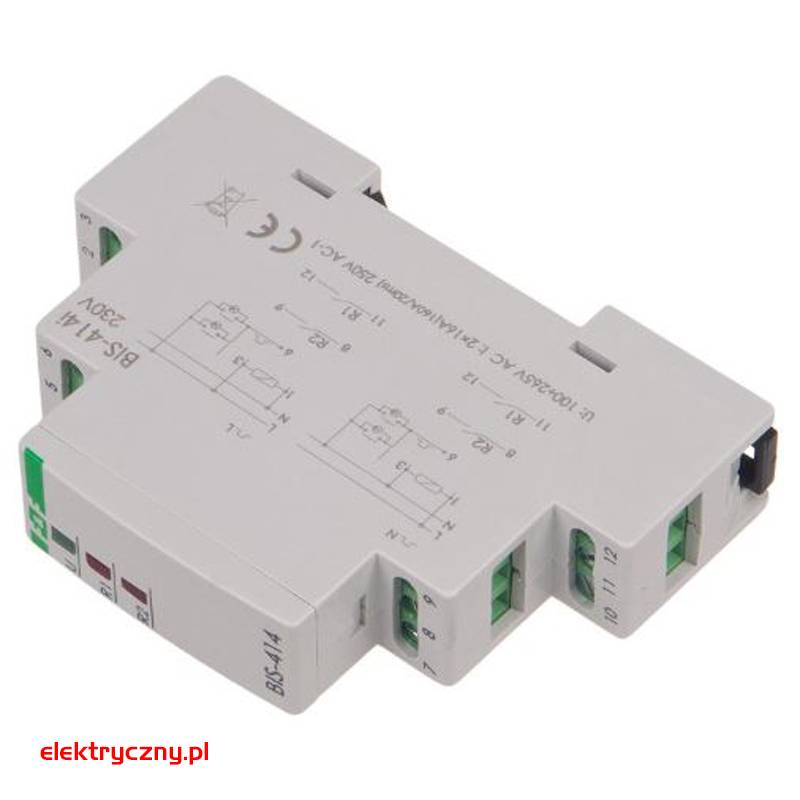

  • BIS-414i 230 V - ze stykami przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

Działanie

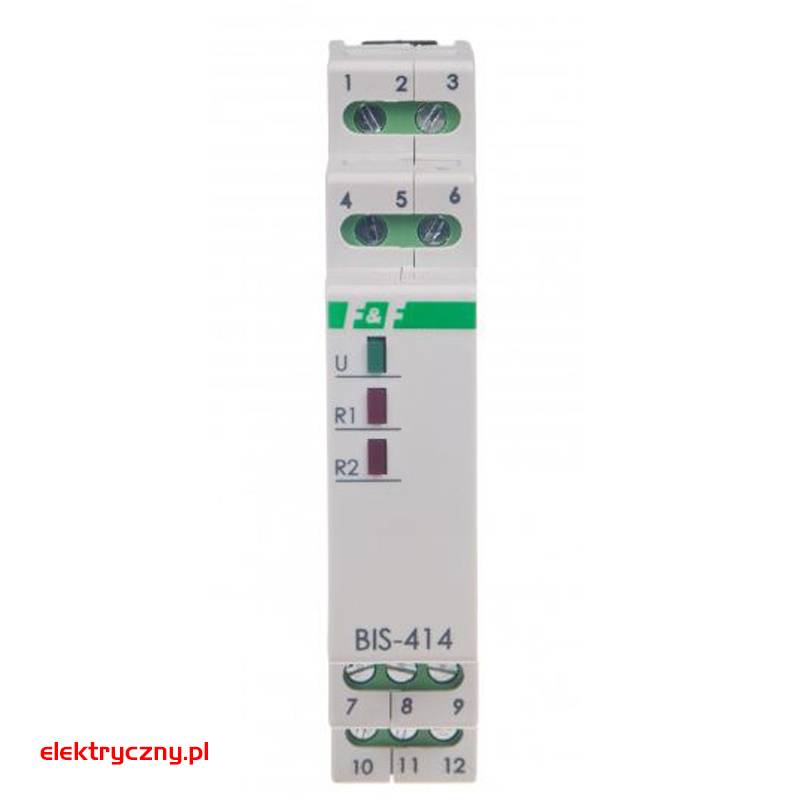

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2, których załączenie sygnalizowane jest świeceniem czerwonych diod R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.








Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.


UWAGA!
BIS-414 230 V może współpracować z przyciskami podświetlanymi.



DANE TECHNICZNE



Napięcie zasilania 165÷265 V AC
Sterowanie lokalne TAK
Maksymalny prąd obciążenia AC-1 2 x 16 A
Element wykonawczy przekaźnik
Konfiguracja styków 2 × NO/NC
Separacja styku TAK
Odporność na prądy udarowe NIE
Ilość kanałów 2
Funkcjonalność świecznikowy
Opóźnienie zadziałania 0,1 ÷ 0,2 s
Prąd impulsu sterującego mniej niż 5 mA
Współpraca z przyciskami podświetlanymi TAK
Pamięć stanu po zaniku zasilania NIE
Funkcja załącz na czas NIE
Dedykowane wejścia sterowania centralnego NIE
Sterowanie radiowe NIE
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,7 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
