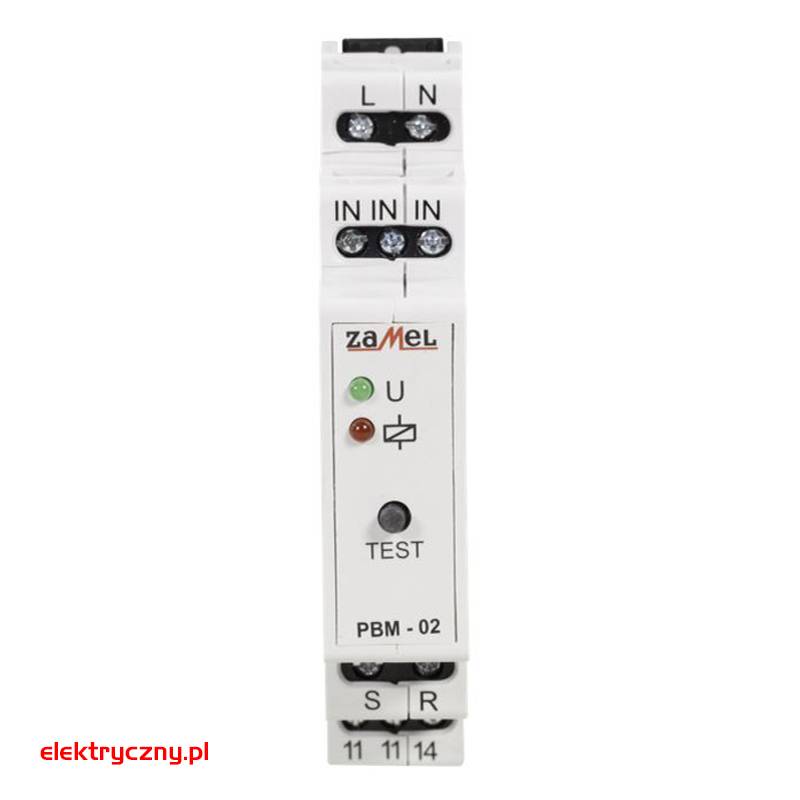

PRZEKAŹNIK BISTABILNY ZAMEL 230V PBM-02 EXT10000063-WPL

OPIS PRODUKTU

 Przekaźnik bistabilny PBM-02 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych. Wejścia sterujące Set i Reset pozwalają na centralne sterowanie grupą przekaźników. Impulsem sterującym wejścia IN może być sygnał z linii L lub N, a wejścia S i R tylko z linii L. Zastosowanie wewnętrznej pamięci w przekaźniku bistabilnym pozwala na zapamiętanie jego aktualnego stanu w przypadku zaniku napięcia zasilania.



CECHY FUNKCJONALNE PRODUKTU:

• Bistabilne (dwustanowe) sterowanie oświetleniem,
• funkcje centralnego sterowania
• funkcje centralnego sterowania
• wyjście przekaźnikowe - jeden styk zwierny o maksymalnej obciążalności 16 A.
• kontrolka napięcia zasilania - dioda LED zielona,
• pamięć stanu przekaźnika
• funkcja TEST
• kontrolka stanu przekaźnika - dioda LED czerwona
• wyzwalanie układu z przewodu L lub N
• dwużyłowa instalacja sterująca,



DANE TECHNICZNE



Sposób montażu:	Szyna DIN
Szerokość wyrażona liczbą modułów:	1
Zaciski zasilania:	L, N
Znamionowe napięcie zasilania:	230 V
Liczba kanałów:	1
Temperatura pracy:	- 20/45 °C
Częstotliwość znamionowa:	50/60 Hz
Parametry styków przekaźnika:	1NO - 16 A / 250 V AC1 4000 VA
Stopień ochrony obudowy:	IP20
Szerokość [mm]:	90
Wysokość [mm]:	17,5
Głębokość [mm]:	66
Waga [kg]:	0,080
Zaciski centralnego sterowania:	set, reset
