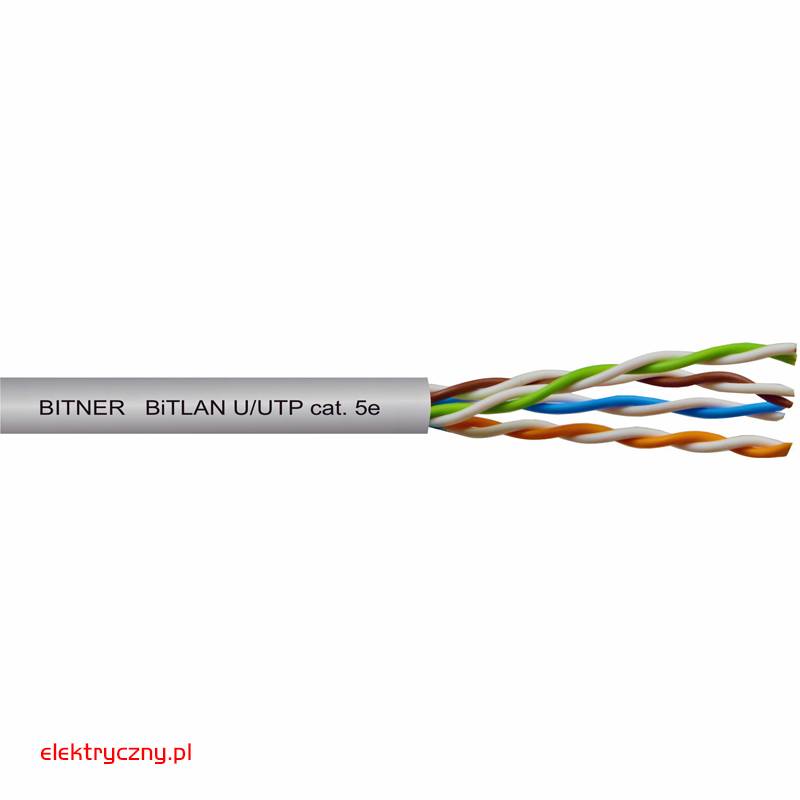

Przewód teleinformatyczny sieciowy UTP 4x2x0,5mm2 kat. 5e TI0006 BITNER

porównaj
Realizacja: Natychmiast
Dokomenty do pobrania:
03080851216_BiTLAN U_UTP cat.5e 200 MHz.pdf

OPIS PRODUKTU



Przewody BiTLAN U/UTP cat. 5e przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Kable nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s. Stosuje się je do układania na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1:2011, ISO/IEC 11801 2nd ed., ANSI/TIA568-C.2, jak również do zastosowania w sieciach przemysłowych nienarażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych.

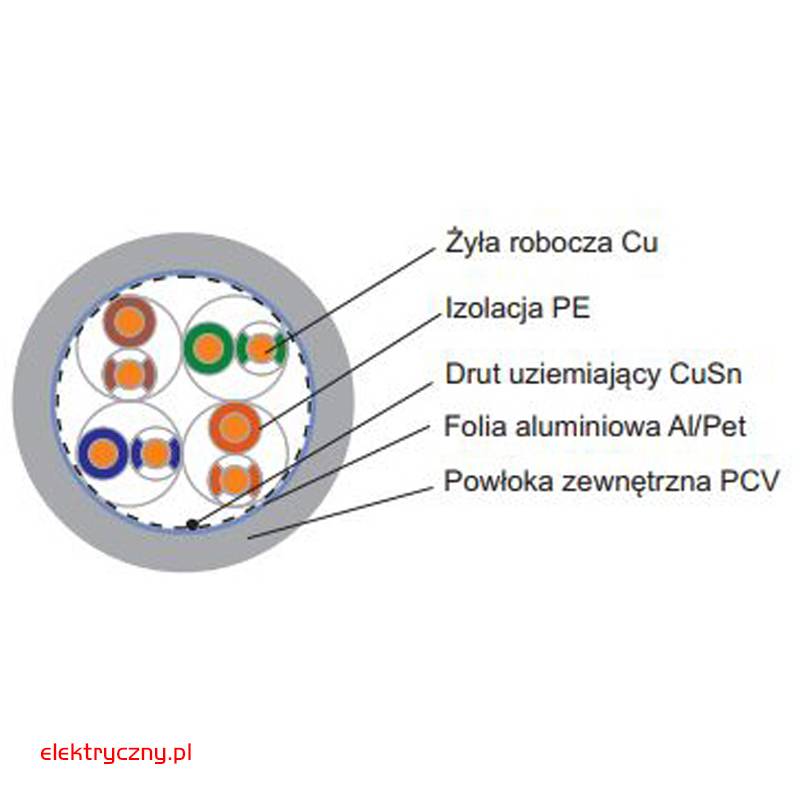

  • Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej.
  • Izolacja: specjalna mieszanka poliolefinowa.
  • Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym.
  • Ośrodek: cztery pary żył skręcone w ośrodek.
  • Powłoka zewnętrzna: polwinit PCV oponowy.
  • Kolor powłoki: szary RAL 7035.

DANE TECHNICZNE



rodzaj kabla:  teleinformatyczny
min. promień gięcia połączenia na stałe [x∅]:  4
warunki układania:  wewnętrzny
odporność środowiskowa:

Nierozprzestrzenianie płomienia na pojedynczym kablu

materiał żyły:  miedź
ilość żył:  8
Przekrój żyły:  0,5
temperatura pracy[°C]:   -30 ÷ +70
rezystancja pętli żył/pary w temp. 20°C (max) [Ω/km]:  190
asymetria rezystancji żył w parze[%]:  ≤ 2
pojemność skuteczna dowolnej pary przy 1 kHz [nF/km]:  50 ± 5
asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max) [pF/km]:  1600
Impedancja falowa [Ω]:  100 ± 5
prędkość propagacji NVP [%]:  69
tłumienność odbiciowa par w zakresie częstotliwości dB (min):  f = 4÷10 MHz: 20+5lg(f)
f = 10÷20 MHz: 25
f = 20÷200 MHz: 25-7lg(f/20)
ciężar [g/m]:  28
krążek [m]:  305
