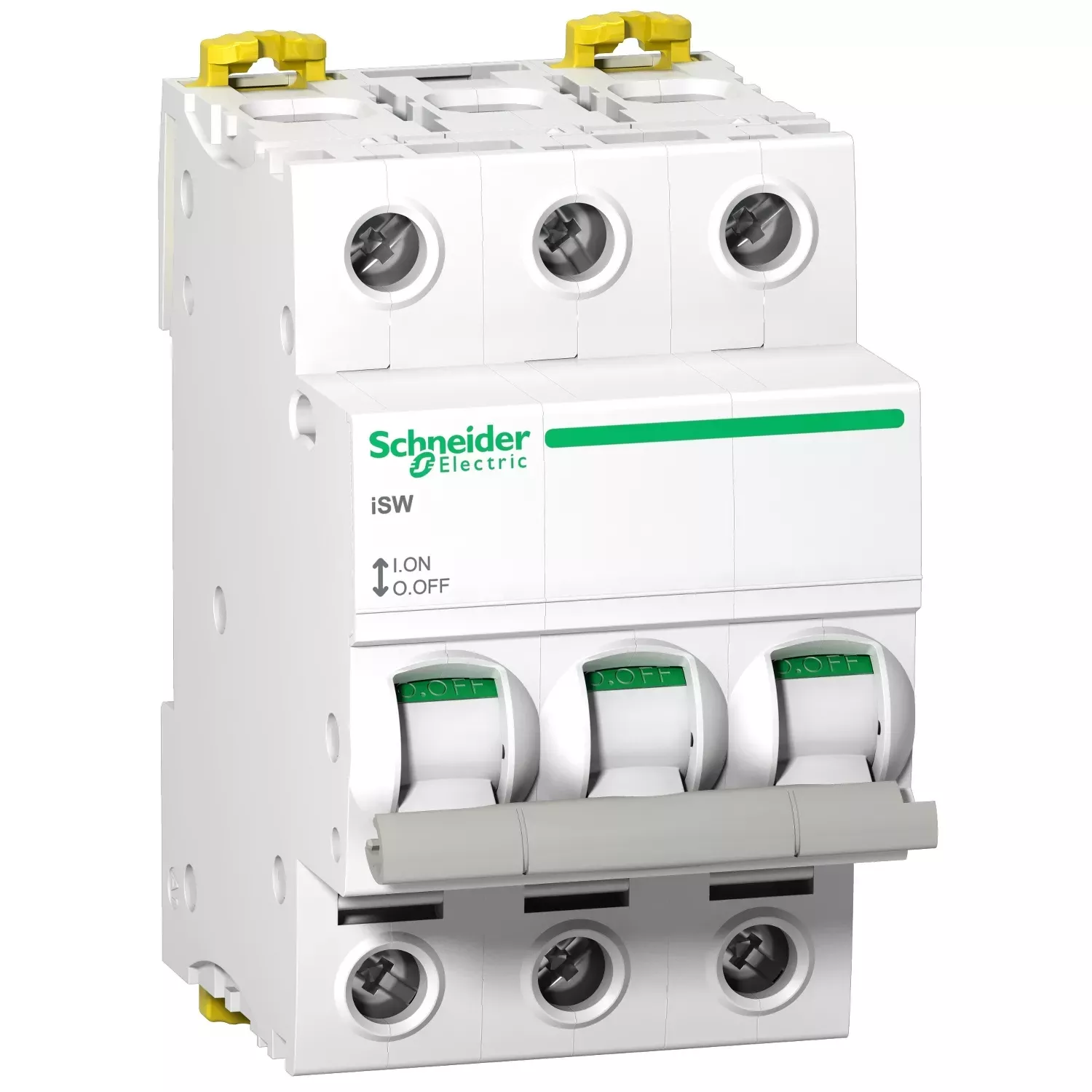

ROZŁĄCZNIK IZOLACYJNY 3P 100A A9S65391 iSW-100-3 ACTI9 SCHNEIDER ELECTRIC

Realizacja: Natychmiast

OPIS PRODUKTU

Parametry podstawowe



gama produktów	Acti 9
Nazwa produktu	Acti 9 iSW
Typ produktu lub komponentu	Rozłącznik
skrócona nazwa urządzenia	ISW
zastosowanie urządzenia	Sterowanie Izolacja
Opis biegunów	3P
kategoria użytkowania	AC-22A
funkcja izolacyjna	Tak



Parametry uzupełniające

Znamionowy prąd łączeniowy [Ie]	100 A 415 V AC 50/60 Hz
[Ue] znamionowe napięcie łączeniowe	415 V prąd przemienny (AC) 50/60 Hz
znamionowy prąd załączalny zwarciowy [Icm]	5 kA rozłącznik izolacyjny samodzielny
[Icw] znamionowy prąd krótkotrwały wytrzymywany	1500 A
Znamionowe napięcie izolacji [Ui]	500 V prąd przemienny (AC) 50/60 Hz
Znamionowe napięcie udarowe wytrzymywane [Uimp]	6 kV
typ sterowania	Dźwignia
sygnalizacja lokalna	Wskaźnik zał/wył
wskazanie położenia styku	Tak
sposób montażu	Stacjonarny
podstawa montażowa	Szyna DIN
dopasowanie do szyn łączeniowych i bloków rozdzielczych	Góra lub dół : tak
szerokość w modułach 9 mm	6
wysokość	85 mm
Szerokość	54 mm
głębokość	73 mm
kolor	Biały
trwałość mechaniczna	20000 cykli
trwałość elektryczna	10000 cykli
przyłącza - zaciski	Tunnel type terminals: (top or bottom) rigid Zaciski typu tunelowego: (góra lub dół) elastyczny Zaciski typu tunelowego: (góra lub dół) elastyczny z tulejką
długość izolacji zdejmowanej z kabla	9 mm
Moment dokręcania	3.5 N.m
